EAC2-Terminal
MONTAGE
2.
MONTAGE
2.1
Montagehinweise
Achtung: Elektrostatisch gefährdete Bauteile
Die Bauteile können durch elekrtostatische Entladungen beschädigt werden.
Beachten Sie die ESD-Richtlinien
2.2. Einsatzbedingungen
Das EAC 2-TERMINAL wurde für den Einsatz in Gebäuden und geschützten Außenbereichen
entwickelt. Der erlaubte Temperaturbereich ist -20°C bis +70°C. Wird das Terminal wie
nachfolgend in eine UP-Dose eingebaut, gilt eine Schutzklasse von IP 40.
2.3. Montagearten
Der Einbau des EAC 2-TERMINAL erfolgt in einer Standard-UP-Dose oder Standard-Hohl-
wanddose mit einem Innendurchmesser von Ø 55 mm und einer Tiefe innen von 42 mm.
Dabei ist das Terminal kompatibel zu marktgängigen Schalterprogrammen und kann in das bei
der Elektroinstallation verwendete Schalterprogramm eingegliedert werden. Nach dem
Einbau wird das Terminal mit einer Kunststoffbdeckung abgedeckt.
2.4. Abmessungen des EAC 2-TERMINAL
Das EAC 2-TERMINAL ist so dimensioniert, dass es in eine Standard-UP-Dose (Innenmaße:
Ø 55 mm, Tiefe 42 mm) eingebaut werden kann.
32 mm
36 mm
6

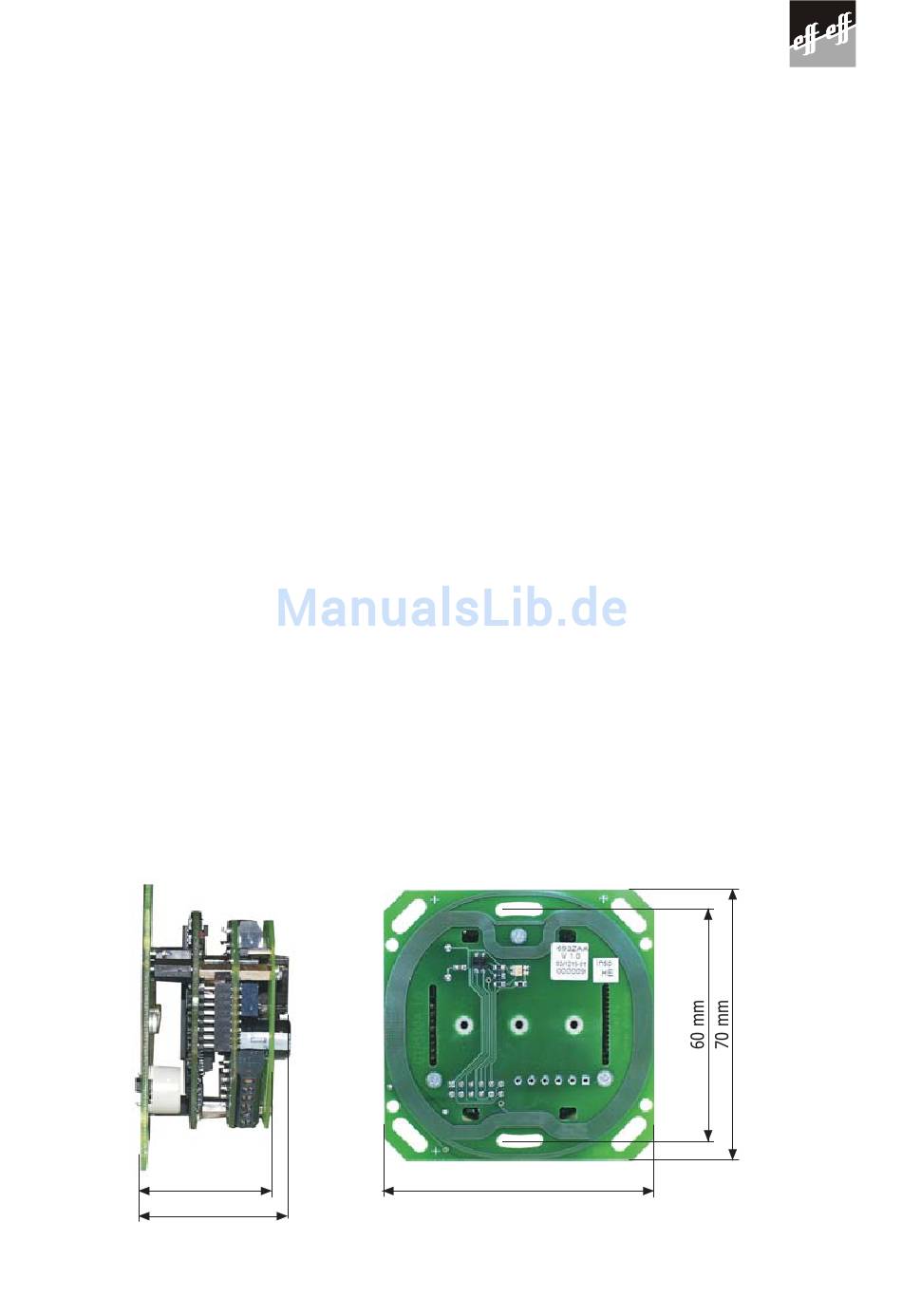

Bild 2.1 – Abmessungen des EAC 2-TERMINAL
70 mm
D00336
00
