EAC2-Terminal
ELEKTRISCHE INSTALLATION
Es können bis zu 25 Terminals bei einer Leitungslänge von bis zu 1000 m verbunden
werden. Wenn Sie 25 bis max. 999 Terminals anschließen oder die Leitungslänge 1000 m
übersteigt, müssen Sie entsprechend viele Schnittstellenverstärker (Repeater, z. B ISR 100
von Gantner Access Technology) einsetzen.
Die meisten Leitrechner verfügen nicht direkt über eine RS 485 Schnittstelle. Daher muss
für den Anschluss an einen Leitrechner eine spezielle Schnittstellenkarte oder ein
Schnittstellenkonverter, der die RS 232 Signale in RS 485 Signale umwandelt, eingesetzt
werden. Die Firma effeff bietet für diesen Zweck den EAC2-Schnittstellenkonverter an.
Dieser Schnittstellenkonverter ist ein Zweidraht-Konverter zwischen RS 485 und RS 232. Er
verfügt über eine galvanische Trennung zwischen der RS 232 Schnittstelle (Leitrechner-
Seite) und der RS 485 Schnittstelle (Terminal-Seite). Zusätzlich besitzt er ein integriertes
Netzteil für die Stromversorgung der Terminals. Die Übertragung erfolgt mit einer
bestimmten Baudrate. Diese wird vom Konverter automatisch ermittelt.
Für die Verwendung der RS 485 Schnittstelle sollte eine geschirmte und paarweise verdrillte
Leitung (Shielded Twisted Pair) mit einer Wellenimpedanz von etwa 110 W verwendet
werden. Die Übertragung erfolgt differenziell. Dadurch fallen Störungen auf der Masse-
leitung oder gleichlaufende Störpegel auf den Datenleitungen kaum noch ins Gewicht.
D00336
00

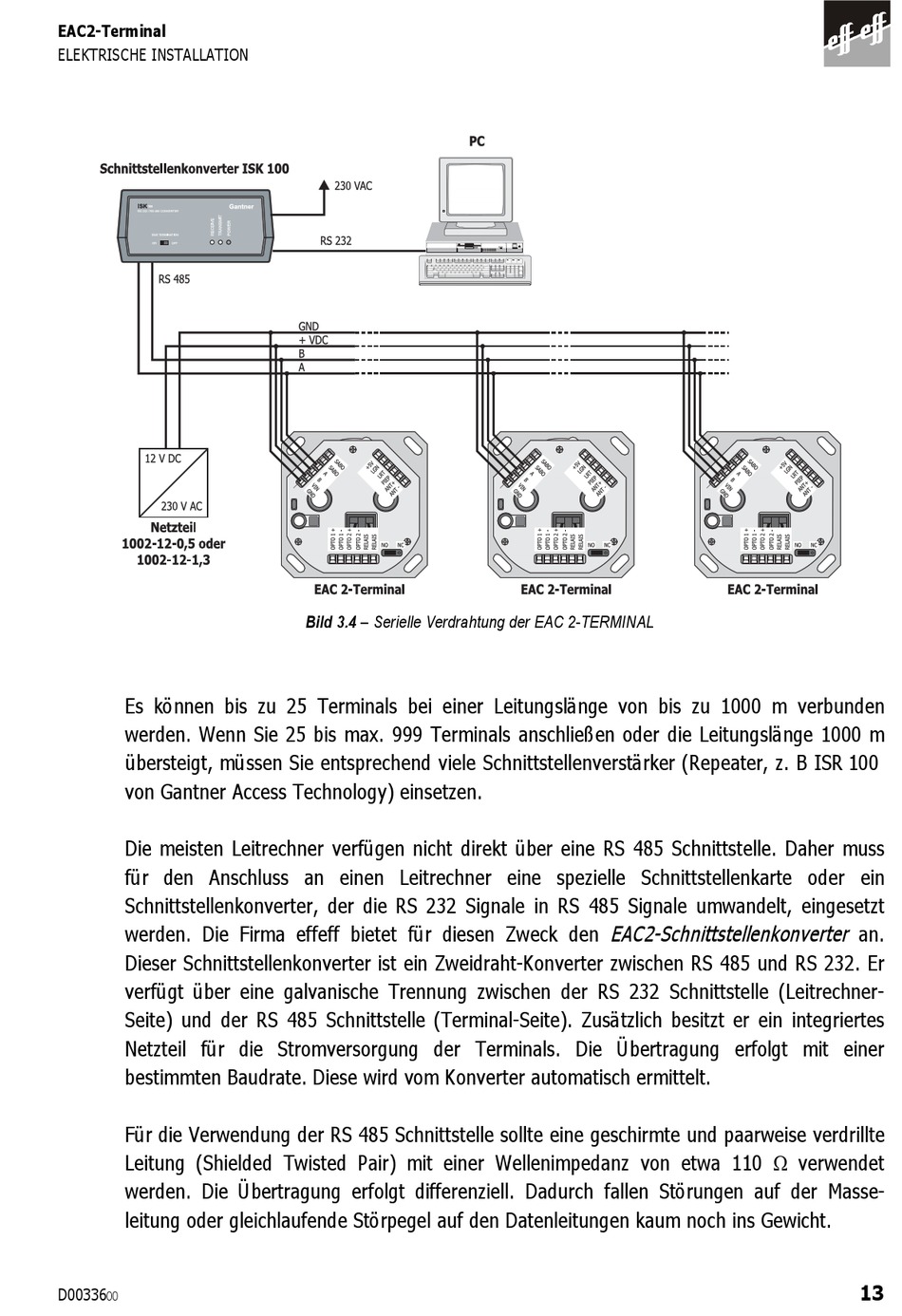

Bild 3.4 – Serielle Verdrahtung der EAC 2-TERMINAL
