EAC2-Terminal
ELEKTRISCHE INSTALLATION
RS-485 Pegel:
Die zwei Datenleitungen A und B werden differentiell betrieben, d.h. wenn auf der
Datenleitung A ein High-Pegel (5V) anliegt, ist die Datenleitung B auf Low-Pegel (0V) und
umgekehrt.
Übertragungslänge und -geschwindigkeit:
Die Datenübertragungsgeschwindigkeit (Baudrate) zwischen Leitrechner und EAC 2-
TERMINAL beträgt 19 200 Baud.
Aus dem Diagramm ist ersichtlich, dass mit der RS 485 Schnittstelle bei einer max.
Datenübertragungsgeschwindigkeit von 38,4 kBit/s die Daten über eine Distanz von 1200 m
problemlos übertragen werden.
Verbindungskabel:
Der Anschluss des Buskabels erfolgt am EAC 2-TERMINAL direkt an den Schraubklemmen.
Der EAC2-Schnittstellenkonverter besitzt abnehmbare Schraubklemmen und einen RJ45
Stecker für den Anschluss der RS 485 Leitung. Das RS 232 Buskabel ist bereits im Konverter
angeschlossen.
14

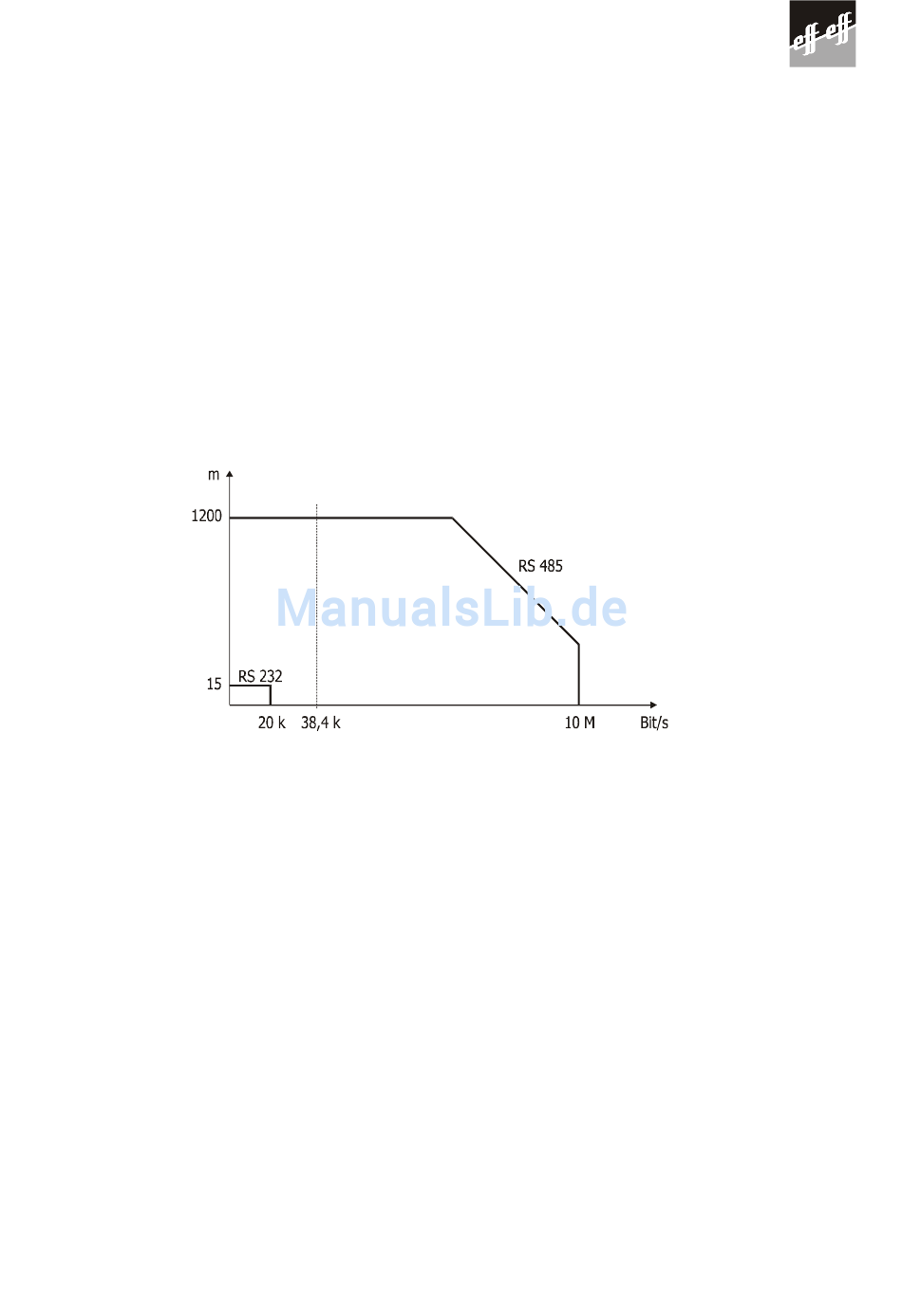

Bild 3.5 – Abhängigkeit der Übertragungslänge von der Baudrate
D00336
