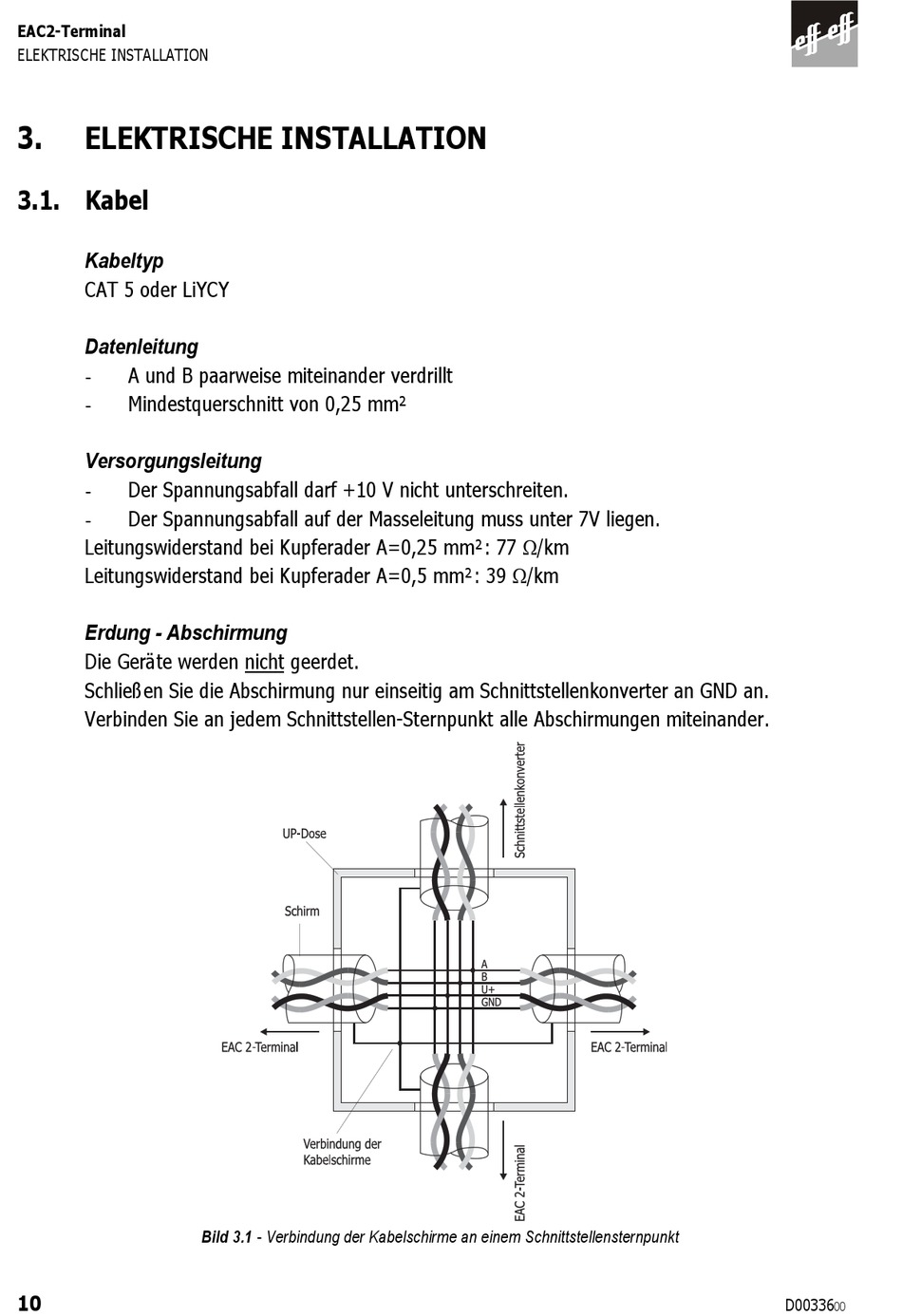

EAC2-Terminal
ELEKTRISCHE INSTALLATION
3.
ELEKTRISCHE INSTALLATION
3.1. Kabel
Kabeltyp
CAT 5 oder LiYCY
Datenleitung
A und B paarweise miteinander verdrillt
-
Mindestquerschnitt von 0,25 mm²
-
Versorgungsleitung
Der Spannungsabfall darf +10 V nicht unterschreiten.
-
Der Spannungsabfall auf der Masseleitung muss unter 7V liegen.
-
Leitungswiderstand bei Kupferader A=0,25 mm²: 77 W/km
Leitungswiderstand bei Kupferader A=0,5 mm²: 39 W/km
Erdung - Abschirmung
Die Geräte werden nicht geerdet.
Schließen Sie die Abschirmung nur einseitig am Schnittstellenkonverter an GND an.
Verbinden Sie an jedem Schnittstellen-Sternpunkt alle Abschirmungen miteinander.
10
Bild 3.1 - Verbindung der Kabelschirme an einem Schnittstellensternpunkt
D00336
00
