EAC2-Terminal
ELEKTRISCHE INSTALLATION

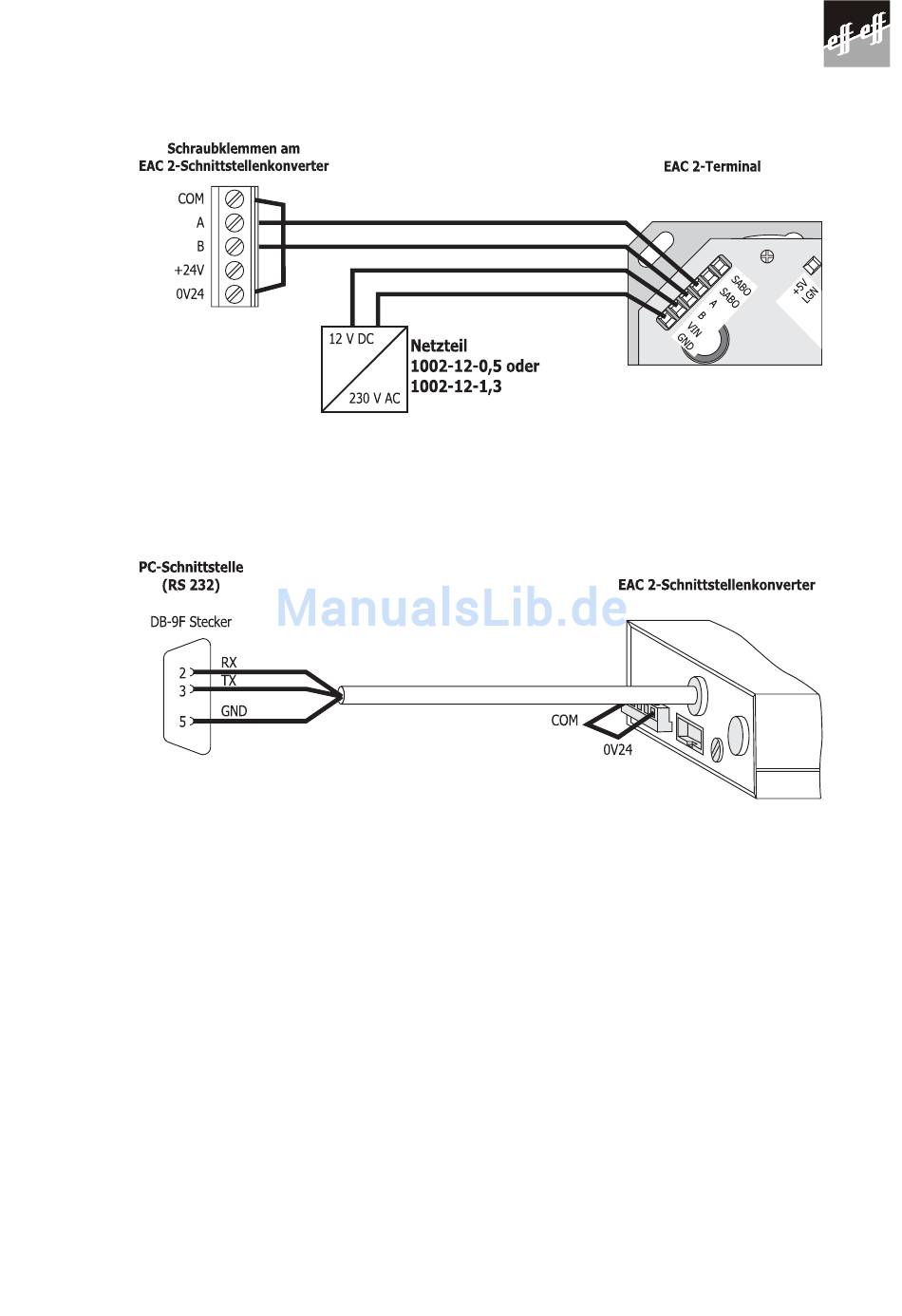

Bild 3.6 – Verbindungskabel EAC2-Konverter Schraubklemmen <-> EAC 2-TERMINAL
Soll die RS 232 Leitung am einem 25-poligen Stecker am PC angeschlossen werden, kann
ein handelsübliches Verbindungsstück für die Umsetzung von DB 9 auf DB 25 verwendet
werden. Die Pin-Belegung des Verbindungsstücks ist in Bild 3.9 ersichtlich.
D00336
00
Bild 3.7 – Verbindungskabel PC /DB-9) <-> EAC2-Schnittstellenkonverter
15
