EAC2-Terminal
ELEKTRISCHE INSTALLATION
3.2. Anschluss
Der Anschluss der Versorgungs- und Datenleitungen erfolgt am EAC 2-TERMINAL über
Schraubklemmen. Bei Verwendung von Litzendrähten müssen Aderendhülsen verwendet
werden. Im folgenden Bild sind die Klemmenbelegungen dargestellt.
Anschlussleitungen
2 Versorgungsleitungen (VIN, GND)
2 Busleitungen (A1, B1)
2 möglichen Ausgänge (Relais)
4 mögliche Eingänge (Optokoppler 1 +/-, Optokoppler 2 +/-)
D00336
00

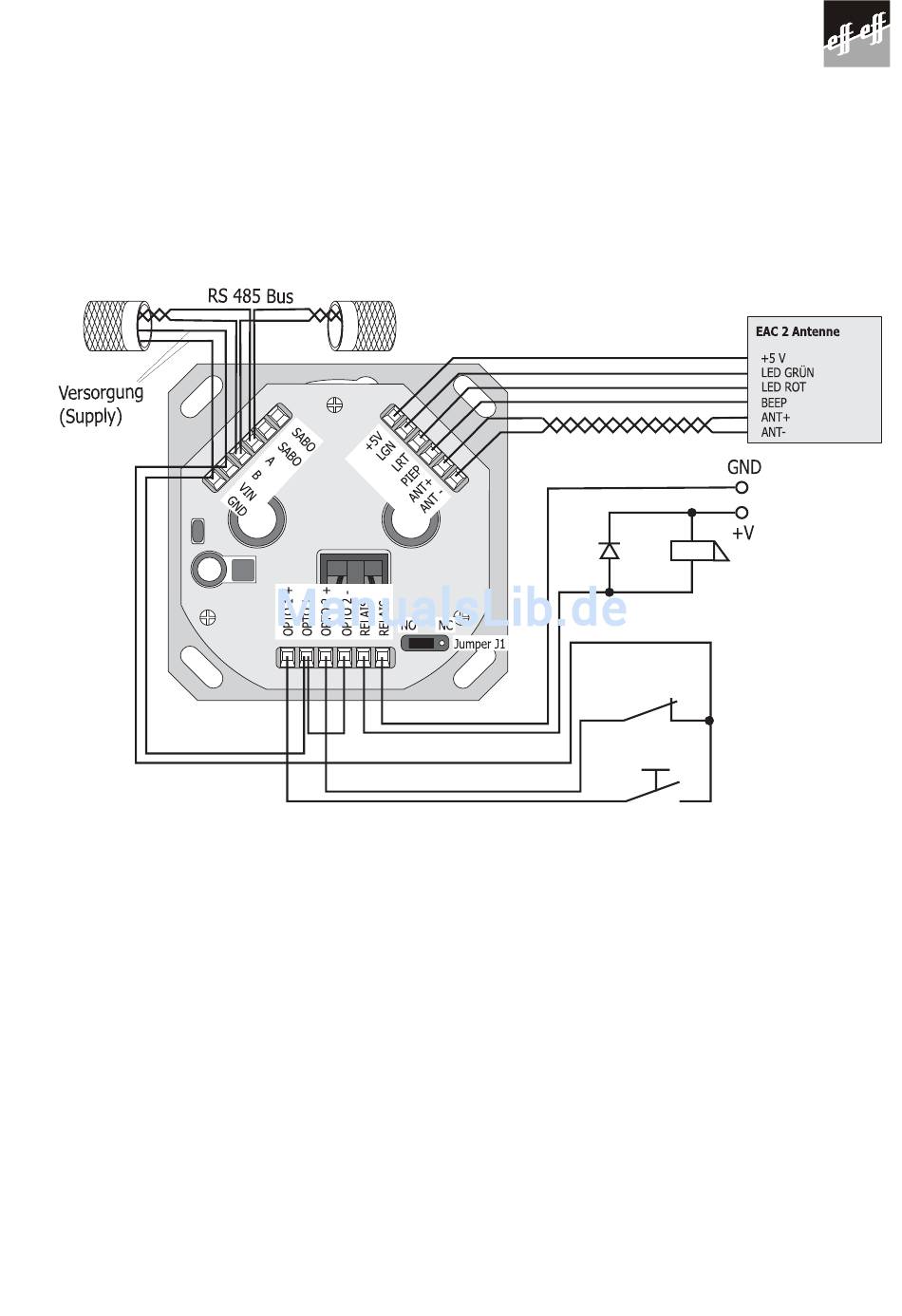

Bild 3.2 – Klemmenbelegung am EAC 2-TERMINAL
11
