ELEKTRISCHE INSTALLATION
3.3. Busanschluss
Das EAC 2-TERMINAL wird an einen RS 485 Bus angeschlossen. Der Anschluss erfolgt an
den Klemmen A1 und B1.
Über die RS 485 Schnittstelle können mehrere Terminals angeschlossen werden. Die
Verdrahtung kann als Busverdrahtung oder Sternverdrahtung erfolgen. Die Busverdrahtung
wird besonders bei ausgedehnten Netzen verwendet und die Sternverdrahtung für Gruppen
von Lesern, die räumlich nicht weit getrennt sind.
12

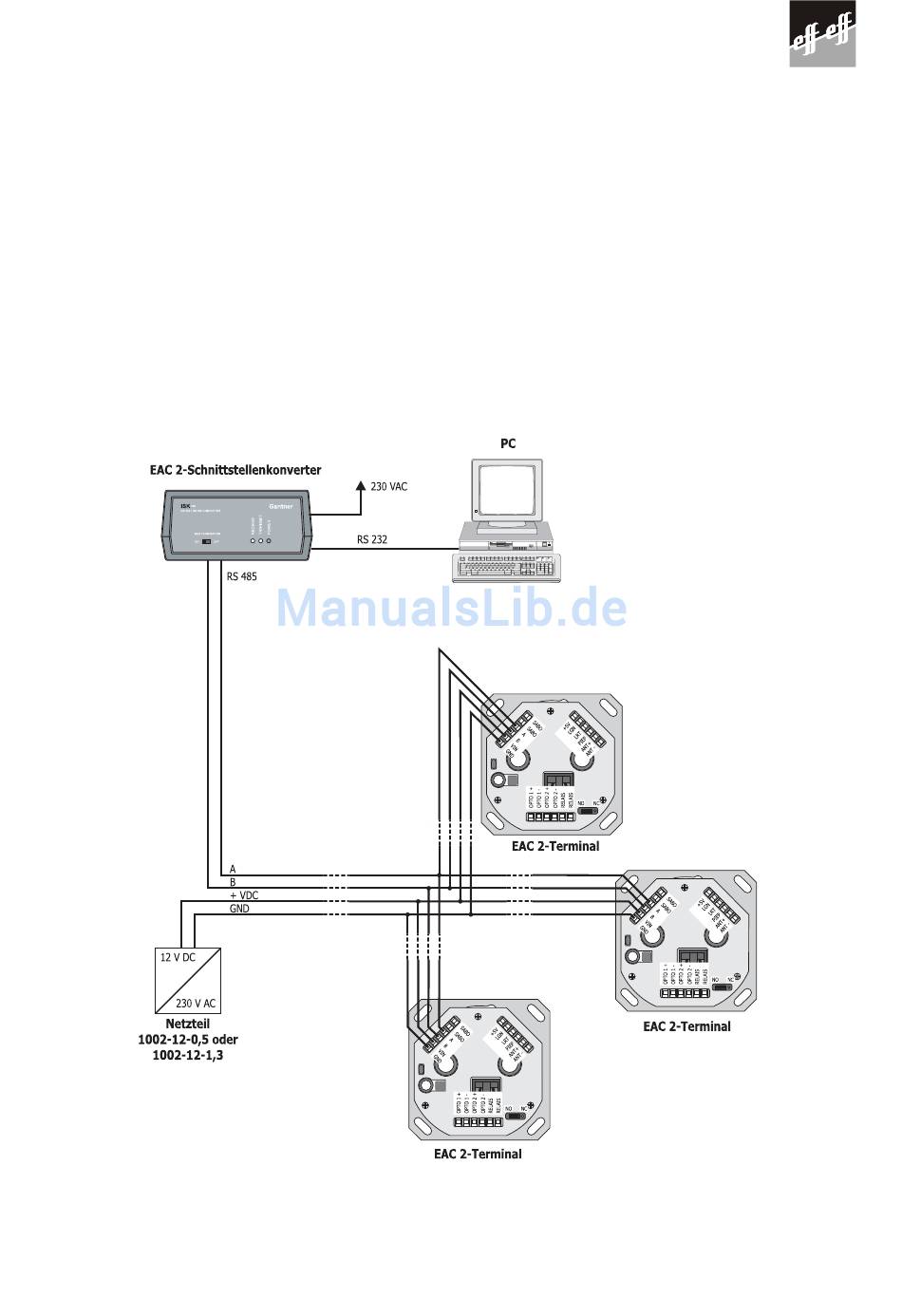

Bild 3.3 – Sternverdrahtung der EAC 2-TERMINAL
D00336
