Funktionsbeschreibung
Funktionsprinzip
Die Sartorius XT - Waagen arbeiten nach dem Prinzip der "elektromagnetischen Kraftkompensation".
Ein Gewicht auf der Waagschale erzeugt einen Kompensationsstrom in der Tragspule, bis ein
Gleichgewicht zwischen der Gewichtskraft und der elektromagnetisch erzeugten Kraft erreicht ist.
Dies bewirkt ein Regelverstärker in Verbindung mit einem Lagenindikator (optische Abtastung).
Der Spulenstrom durchfließt einen Meßwiderstand (bestehend aus 4 Einzelwiderständen).
Die an ihm abfallende Spannung ist der Gewichtskraft proportional.
Diese, durch einen Tiefpassfilter gefilterte Meßspannung wird von einem Analog/Digital Wandler
digitalisiert und dem Waagenprozessor zugeführt.
Der Waagenprozessor steuert direkt die Anzeige.

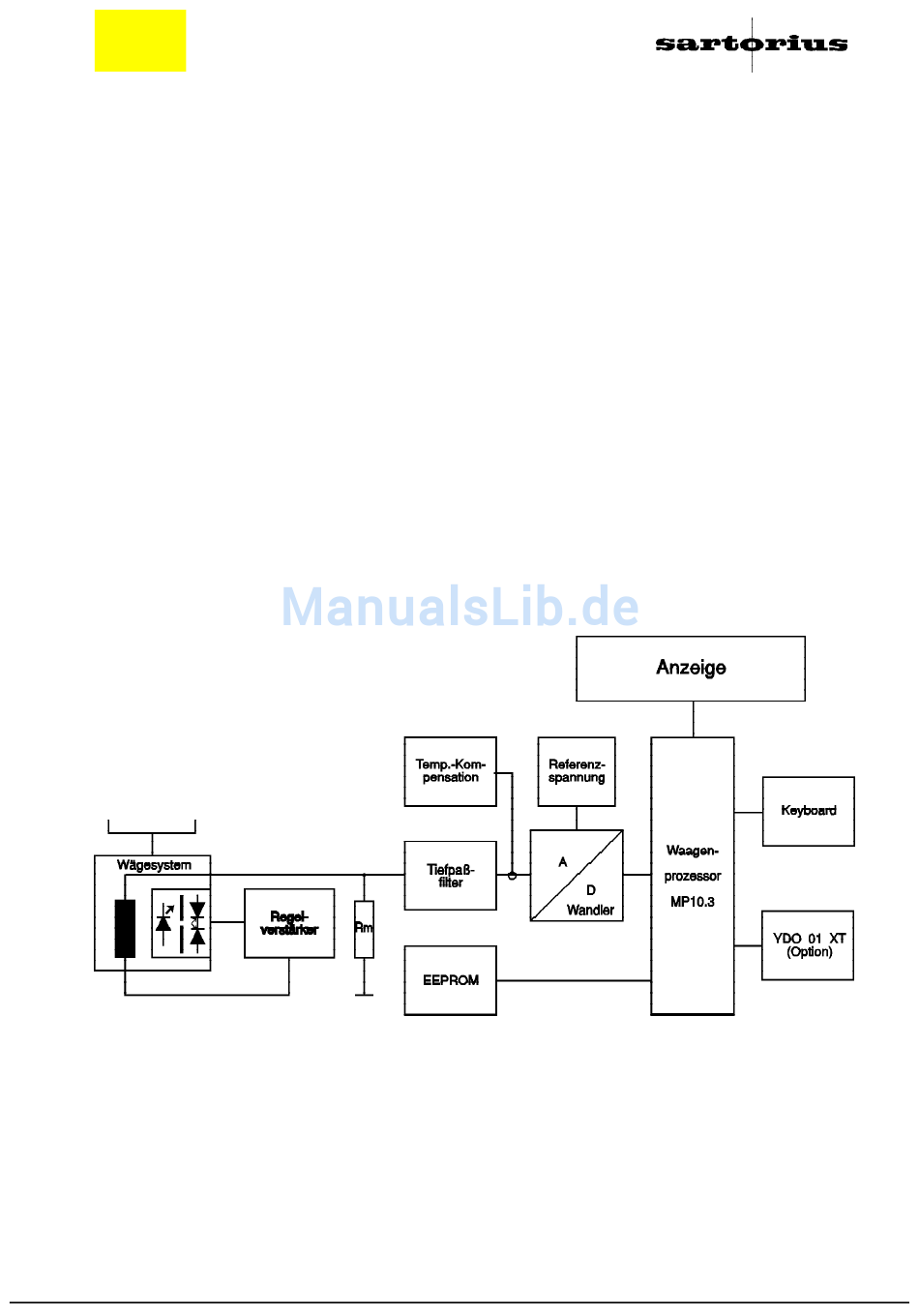

Blockschaltbild
Stand 3 / 92
XT Scale
17
