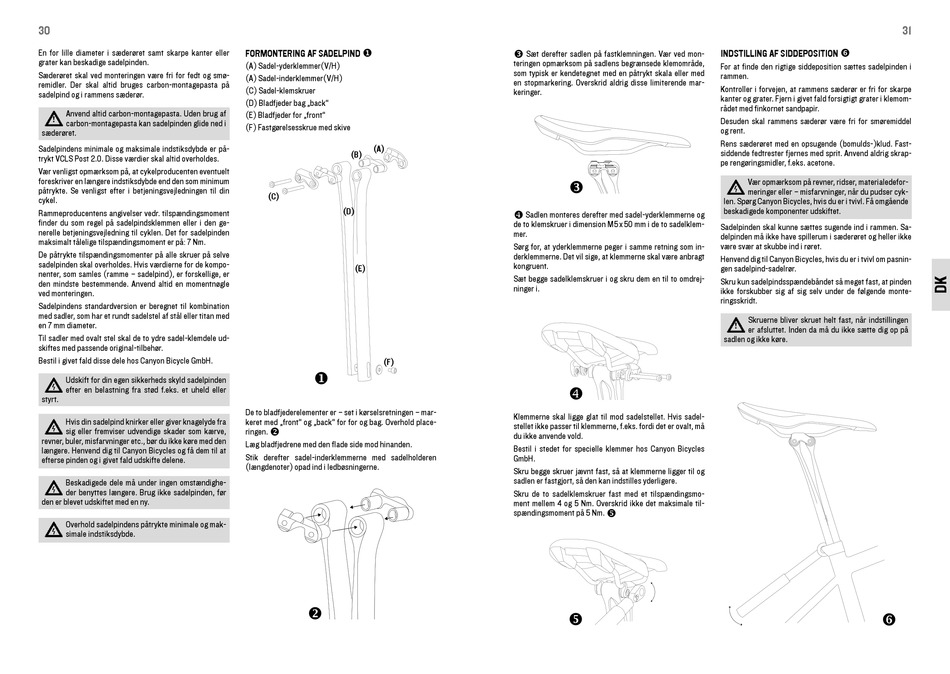

Canyon vcls post 2.0 Montageanleitung Seite 16

30
En for lille diameter i sæderøret samt skarpe kanter eller
grater kan beskadige sadelpinden.
Sæderøret skal ved monteringen være fri for fedt og smø-
remidler. der skal altid bruges carbon-montagepasta på
sadelpind og i rammens sæderør.
anvend altid carbon-montagepasta. Uden brug af
!
carbon-montagepasta kan sadelpinden glide ned i
sæderøret.
Sadelpindens minimale og maksimale indstiksdybde er på-
trykt VCLS Post 2.0. disse værdier skal altid overholdes.
Vær venligst opmærksom på, at cykelproducenten eventuelt
foreskriver en længere indstiksdybde end den som minimum
påtrykte. Se venligst efter i betjeningsvejledningen til din
cykel.
Rammeproducentens angivelser vedr. tilspændingsmoment
finder du som regel på sadelpindsklemmen eller i den ge-
nerelle betjeningsvejledning til cyklen. det for sadelpinden
maksimalt tålelige tilspændingsmoment er på: 7 Nm.
de påtrykte tilspændingsmomenter på alle skruer på selve
sadelpinden skal overholdes. hvis værdierne for de kompo-
nenter, som samles (ramme – sadelpind), er forskellige, er
den mindste bestemmende. anvend altid en momentnøgle
ved monteringen.
Sadelpindens standardversion er beregnet til kombination
med sadler, som har et rundt sadelstel af stål eller titan med
en 7 mm diameter.
til sadler med ovalt stel skal de to ydre sadel-klemdele ud-
skiftes med passende original-tilbehør.
bestil i givet fald disse dele hos Canyon bicycle Gmbh.
Udskift for din egen sikkerheds skyld sadelpinden
efter en belastning fra stød f.eks. et uheld eller
styrt.
hvis din sadelpind knirker eller giver knagelyde fra
sig eller fremviser udvendige skader som kærve,
revner, buler, misfarvninger etc., bør du ikke køre med den
længere. henvend dig til Canyon bicycles og få dem til at
efterse pinden og i givet fald udskifte delene.
beskadigede dele må under ingen omstændighe-
der benyttes længere. brug ikke sadelpinden, før
den er blevet udskiftet med en ny.
overhold sadelpindens påtrykte minimale og mak-
simale indstiksdybde.

FORmONTERINg aF SaDELPIND
(a) Sadel-yderklemmer(V/h)
(a) Sadel-inderklemmer(V/h)
(C) Sadel-klemskruer
(d) bladfjeder bag „back"
(E) bladfjeder for „front"
(f) fastgørelsesskrue med skive
(a)
(B)
(C)
(D)
(E)
(F)

de to bladfjederelementer er – set i kørselsretningen – mar-
keret med „front" og „back" for for og bag. overhold place-
ringen. 
Læg bladfjedrene med den flade side mod hinanden.
Stik derefter sadel-inderklemmerne med sadelholderen
(længdenoter) opad ind i ledbøsningerne.


Sæt derefter sadlen på fastklemningen. Vær ved mon-
teringen opmærksom på sadlens begrænsede klemområde,
som typisk er kendetegnet med en påtrykt skala eller med
en stopmarkering. overskrid aldrig disse limiterende mar-
keringer.


Sadlen monteres derefter med sadel-yderklemmerne og
de to klemskruer i dimension M5 x 50 mm i de to sadelklem-
mer.
Sørg for, at yderklemmerne peger i samme retning som in-
derklemmerne. det vil sige, at klemmerne skal være anbragt
kongruent.
Sæt begge sadelklemskruer i og skru dem en til to omdrej-
ninger i.

klemmerne skal ligge glat til mod sadelstellet. hvis sadel-
stellet ikke passer til klemmerne, f.eks. fordi det er ovalt, må
du ikke anvende vold.
bestil i stedet for specielle klemmer hos Canyon bicycles
Gmbh.
Skru begge skruer jævnt fast, så at klemmerne ligger til og
sadlen er fastgjort, så den kan indstilles yderligere.
Skru de to sadelklemskruer fast med et tilspændingsmo-
ment mellem 4 og 5 Nm. overskrid ikke det maksimale til-

spændingsmoment på 5 Nm.


INDSTILLINg aF SIDDEPOSITION
for at finde den rigtige siddeposition sættes sadelpinden i
rammen.
kontroller i forvejen, at rammens sæderør er fri for skarpe
kanter og grater. fjern i givet fald forsigtigt grater i klemom-
rådet med finkornet sandpapir.
desuden skal rammens sæderør være fri for smøremiddel
og rent.
Rens sæderøret med en opsugende (bomulds-)klud. fast-
siddende fedtrester fjernes med sprit. anvend aldrig skrap-
pe rengøringsmidler, f.eks. acetone.
Vær opmærksom på revner, ridser, materialedefor-
meringer eller – misfarvninger, når du pudser cyk-
len. Spørg Canyon bicycles, hvis du er i tvivl. få omgående
beskadigede komponenter udskiftet.
Sadelpinden skal kunne sættes sugende ind i rammen. Sa-
delpinden må ikke have spillerum i sæderøret og heller ikke
være svær at skubbe ind i røret.
henvend dig til Canyon bicycles, hvis du er i tvivl om pasnin-
gen sadelpind-sadelrør.
Skru kun sadelpindsspændebåndet så meget fast, at pinden
ikke forskubber sig af sig selv under de følgende monte-
ringsskridt.
Skruerne bliver skruet helt fast, når indstillingen
!
er afsluttet. Inden da må du ikke sætte dig op på
sadlen og ikke køre.

31
