7.5.4.3 Anschlüsse am Freeze-Modul (integriert im Basisaufbau)
Anschlüsse am Freeze-Modul
Konzept 2-II Virtus
Behandlungsgerät (Cart-, Schwebetisch-,
Schwingbügelversion)
• Mit Freeze
1. zwischen Standbild (Freeze) und Lifebild umschalten
2. Bilder löschen
3. Bilder speichern (maximal 12 Bilder)
• PC-Lösung (z.B. Bildverarbeitung DBSWIN)
1. zwischen Standbild (Freeze) und Lifebild umschalten
2. Bilder aktivieren und auswählen
3. Bilder speichern
Detaillierte Informationen finden Sie in der separaten
DÜRR Gebrauchsanweisung.

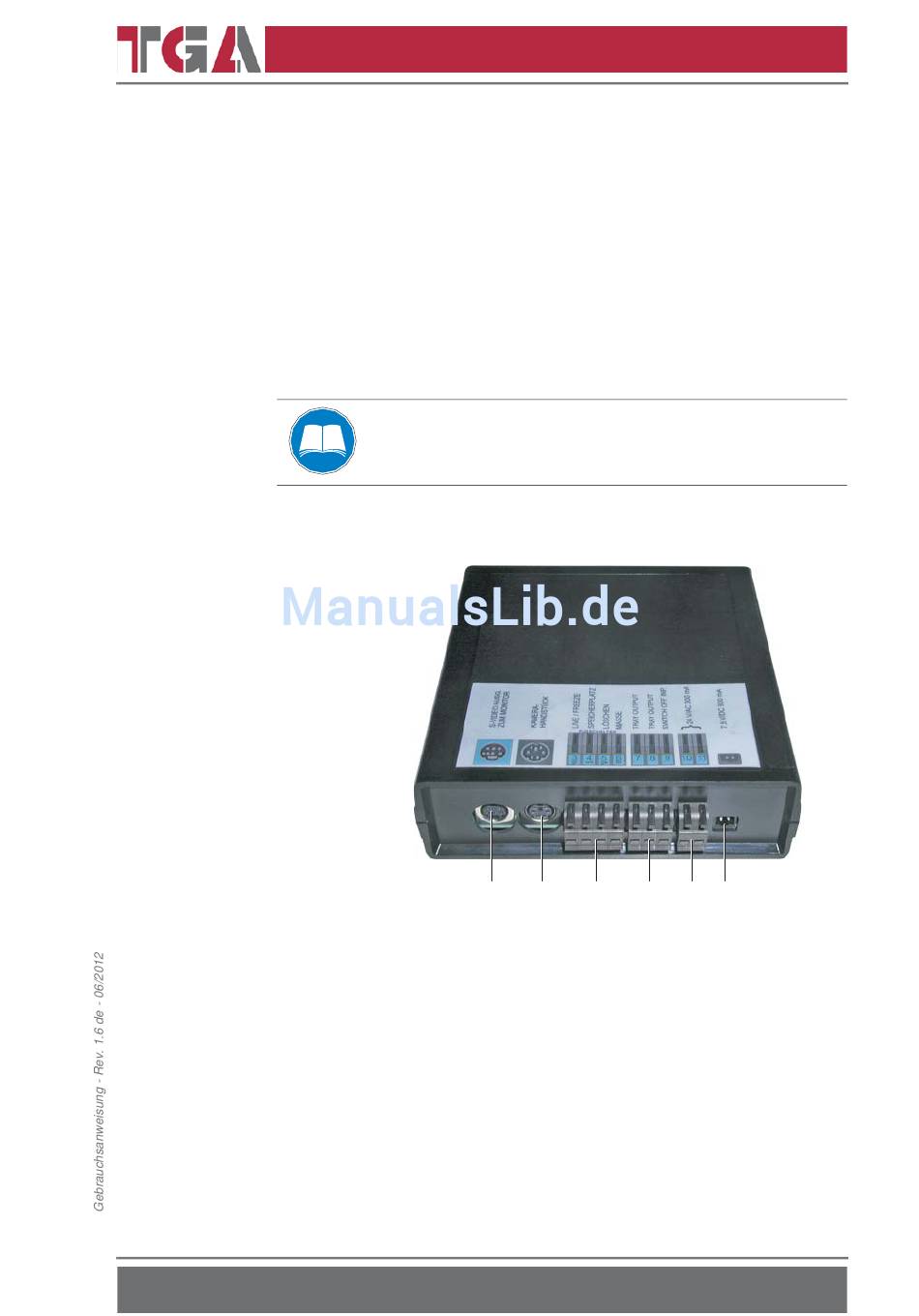

Abb 7-40
1 S-Video MiniDIN Ausgang zum Monitor
2 Anschlussbuchse Kamerahandstück
3 Anschlussklemmen für Fußanlasser
4 Anschlussklemmen Ausgang Ablagesignal
5 Anschlussklemmen Spannungseingang 24 VAC
6 Anschlussbuchse Spannungseingang 7,5 VDC
1 2 3 4
Kapitel 7
5 6
