TGA Konzept 2-II Virtus Gebrauchsanweisung Seite 71

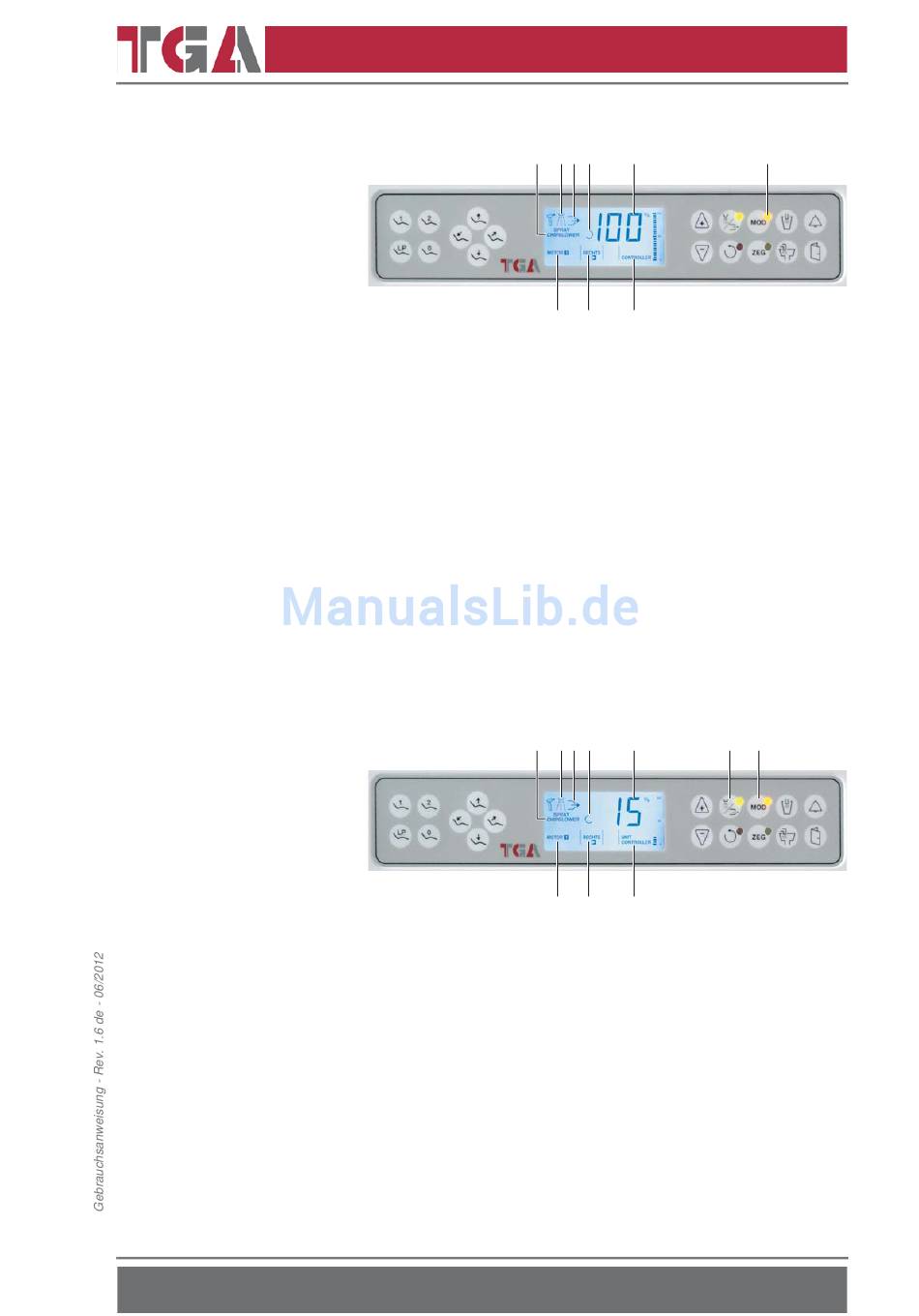

Abb 7-19
Motor 1 im „CONTROLLER-Modus"
Abb 7-20
Motor 1 im „UNIT/CONTROLLER-
Konzept 2-II Virtus
Behandlungsgerät (Cart-, Schwebetisch-,
Schwingbügelversion)
1 Anzeige Spray, Chipblower oder Spray/Chipblower
2 Symbol „Spray"
3 Symbol „Chipblower"
4 Symbol „Motor läuft"
5 Anzeige der aktuellen Leistung (hier: 100 %)
6 gelbe LED an der MOD-Taste (Controller-Modus)
7 Anzeige Modus („Controller")
8 Anzeige Laufrichtung (Rechtslauf)
9 Anzeige Motor (Motor 1)
• „UNIT-CONTROLLER-Modus"
– mit "+" und "-" kann ein Max.-Wert eingestellt werden
– Drehzahl des Lichtmotors kann mit dem Fußanlasser
stufenlos zwischen 0 % und dem eingestellten Max-
Wert eingestellt werden
– gelbe LED leuchtet
– Anzeige im Display: „UNIT-CONTROLLER-Modus"
– Drehzahlwert: 0 % – 15 %)
Modus"
1 Anzeige Spray, Chipblower oder Spray/Chipblower
2 Symbol „Spray"
3 Symbol „Chipblower"
4 Symbol „Motor läuft"
5 Anzeige der aktuellen Leistung (hier: 15 % = eingestellter Max. Wert)
6 Spraytaste
7 MOD-Taste (gelbe LED leuchtet, da Controller-Modus)
8 Anzeige Modus („Unit/Controller")
9 Anzeige Laufrichtung (Rechtslauf)
10 Anzeige Motor (Motor 1)
1 2 3 4 5
9 8 7
(Abb 7-20):
1 2 3 4 5
10 9 8
Kapitel 7
6
6 7
- 71 -
