TGA Konzept 2-II Virtus Gebrauchsanweisung Seite 78

Behandlungsgerät (Cart-, Schwebetisch-,
Schwingbügelversion)

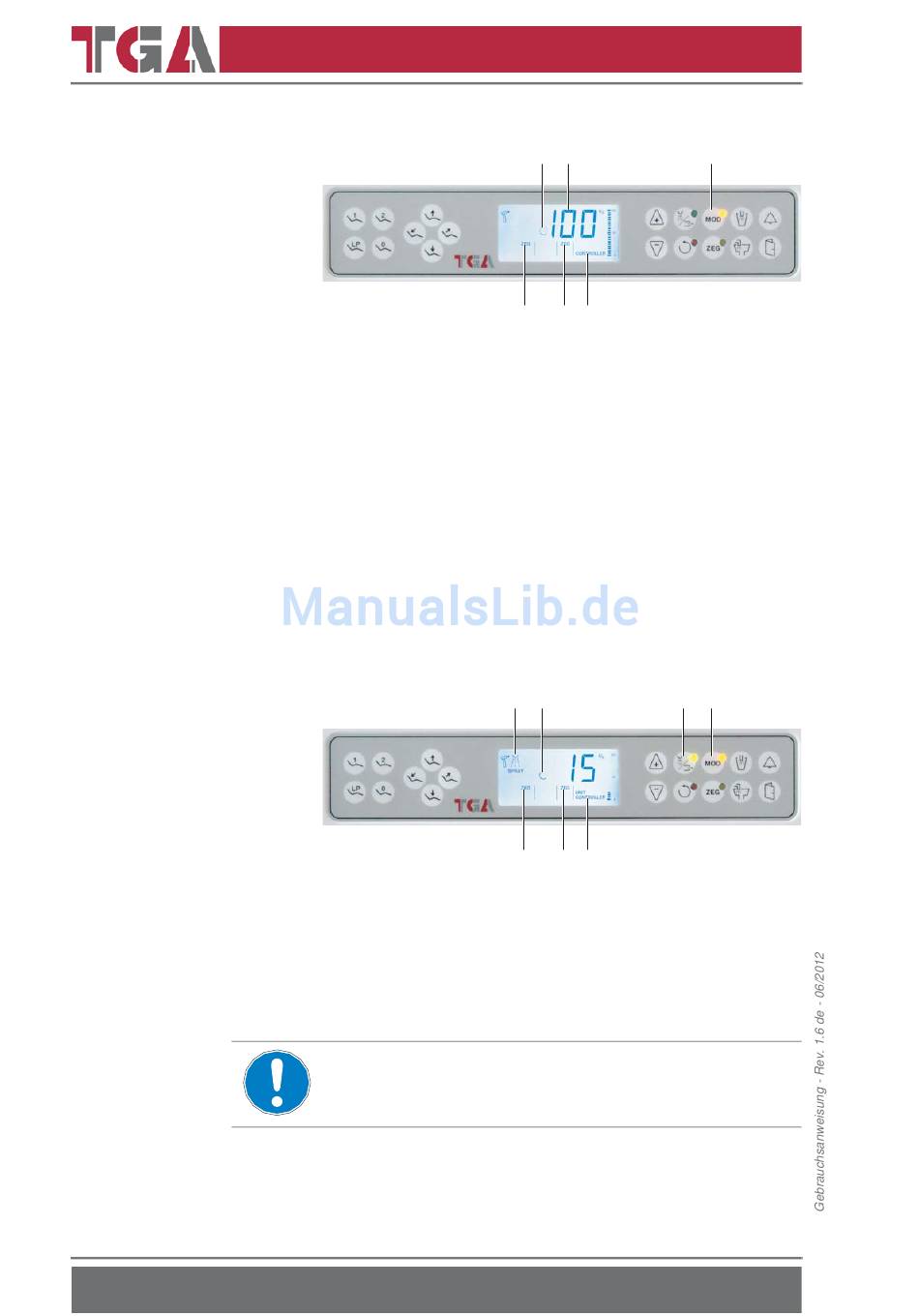

Abb 7-26
ZEG Anzeige im „CONTROLLER-
Abb 7-27
ZEG Anzeige im
„UNIT/CONTROLLER-Modus"
- 78 -
Modus"
1 Symbol „ZEG läuft"
2 Anzeige der aktuellen Leistung (hier: 100 %)
3 MOD-Taste (gelbe LED leuchtet, da Controller-Modus)
4 Anzeige Modus („Controller")
5 Anzeige ZEG Anwendung aktiv
6 Anzeige ZEG Instrument aktiv
„UNIT-CONTROLLER-Modus"
– mit "+" und "-" kann ein Max.-Wert eingestellt werden
– das ZEG kann mit dem Fußanlasser stufenlos zwi-
schen 0 % und dem eingestellten Max-Wert eingestellt
werden
– gelbe LED leuchtet
– Anzeige im Display: „UNIT-CONTROLLER-Modus"
– Leistungswert: hier: 0 % – 15 %
1 Symbol „Spray"
2 Symbol „ZEG läuft"
3 Spraytaste
4 MOD-Taste (gelbe LED leuchtet, da Controller-Modus)
5 Anzeige Modus („Unit/Controller")
6 Anzeige ZEG Anwendung aktiv
7 Anzeige ZEG Instrument aktiv
Die Linkslauftaste ist hier gesperrt.
1 2
6 5 4
(Abb 7-27):
1 2 3
7 6 5
Konzept 2-II Virtus
Kapitel 7
3
4
