Dynamic Diagnostic System (DDS)
(Abbildung ähnlich)

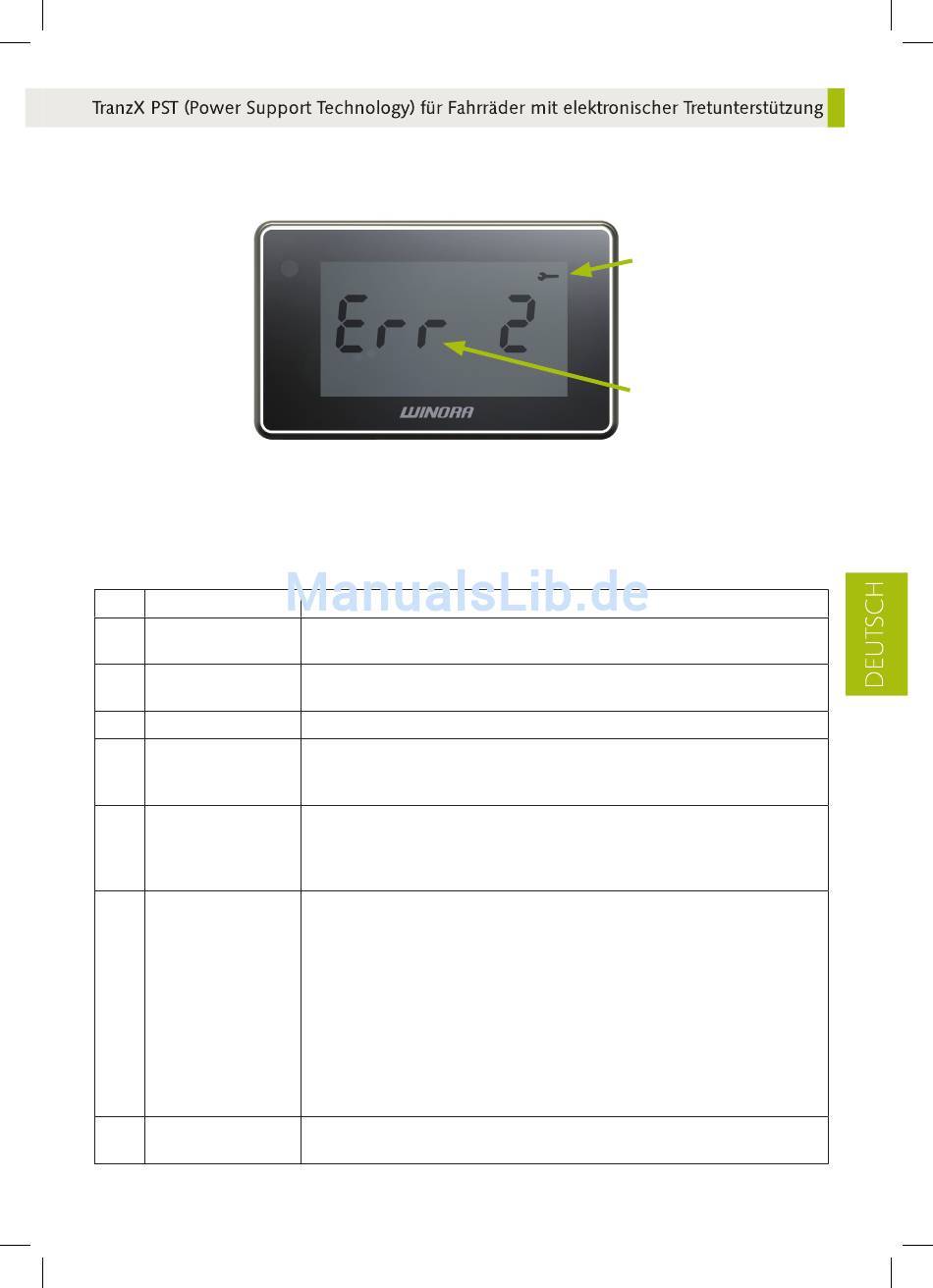

Mit der Errorcode- und Serviceanzeige (Abb. 8) können Sie einzelne Fehlfunktionen erkennen und
genauer bestimmen. Die Fehlerursache läßt sich anhand des Errorcodes bereits eingrenzen und teil-
weise beheben. Fragen Sie ggf. Ihren Fachhändler.
NO. Error No.
1 Error Code 1
2 Error Code 2
3 Error Code 3
4 Error Code 4
5 Error Code 5
6 Error Code 6
Batteriesymbol blinkt
Fehlfunktion/Beschreibung
Motor-Geschwindigkeitssensor funktioniert nicht. Bitte prüfen Sie den
Motorkabelstecker / Controllerstecker auf festen Sitz.
Unterbrochener Schaltkreis des TMM4-Sensors.
TranzX PST ist nicht funktionsfähig.
Kurzschluss des TMM4-Sensors. TranzX PST ist nicht funktionsfähig.
Der Tretsensor auf dem Tretlager funktioniert nicht. Abstand zwischen
RPM-Sensor und Magnetscheibe prüfen (2-3mm). RPM-Sensoreinheit auf
Verschmutzung prüfen.
Der Geschwindigkeitssensor im Motor funktioniert nicht. Das System arbeitet,
jedoch wird das Display nicht die aktuelle Geschwindigkeit anzeigen können,
Ggf. wurde das Fahrrad auf einen Montageständer versucht „probezufahren" >
bitte neu Kalibrieren!
Das Ausschalten des Motors über den Bremshebel „cut off" funktioniert nicht
*Fehlerbehebung:
1) Demontieren sie das Bremshebelkabel vom Display
2) Display kalibrieren: Drücken sie 6 Sekunden den Hintergrundlichtknop
am Display
3) Das TranzX PST springt jetzt auf den Normal Modus ohne Bremshebel
*Nach der Reparatur des Bremshebelkabels:
1) Verbinden Sie das Bremshebelkabel wieder mit dem Display
2) Kalibrieren sie das Display erneut
3) Das TranzX PST springt jetzt wieder auf den Normal Modus mit Brems
hebel „cut off" um
Das Batteriesymbol blinkt und zeigt „leer" an. Keine Unterstützung mehr, da
Akkukapazität zu Ende – bitte laden
Service Anzeige
Errocode Anzeige
Abb. 8
