- Seite 1 Bedienungsanleitung Urban Pedelec Modelle 2012 town:e town:e town:e edition town:e zero cross:e comfort:e Electric Mobility. Evolved.
-
Seite 2: Revolutionär Umfangreich & Transparent
Revolutionär umfangreich & transparent DIE NEUE WINORA SORTIMENTSSTRUKTUR Im Modelljahr 2012 bietet Winora ein weiter entwickeltes eBike-Sortiment. Revo- lutionär, da wir als einer der ersten Hersteller unsere Sortimentsstruktur konsequent auf den Lifestyle und das Nutzungsverhalten unserer Kunden ausgerichtet haben. Aus diesem Ansatz sind 4 Produktreihen Comfort, Family, Sportive und Urban entstanden, deren Bezeichnungen bereits den Einsatzzweck vorwegnehmen. -
Seite 3: Inhaltsverzeichnis
Inhalt Einführung Das Mionic Antriebssystem Funktionen des TranzX PST Antriebssystemes Packungsinhalt Ihre Winora Urban Modell 2012 Systemkomponenten Ihr Winora Urban Modell comfort:e Systemkomponenten comfort: e Allgemeine Erklärung AGT System Montageanleitung und Einstellarbeiten Dynamic Diagnostic System Akku: Lade- Lager- und Pflegehinweise Gewährleistungsbestimmungen Häufig gestellte Fragen (FAQ) FAQ‘... -
Seite 4: Einführung
TranzX PST (Power Support Technology) für Fahrräder mit elektronischer Tretunterstützung Einführung Gratulation zum Kauf Ihres Winora Pedelecs (Pedal Electric Cycle) mit TranzX-Antrieb. Schon bald werden Sie viele Kilometer komfortablen Fahrspaß genießen. Das TranzX Antriebsystem bietet eine perfekte Kombination aus zusätzlicher Motorunterstützung und dem herkömmlichen In-die-Pedale-treten. -
Seite 5: Das Mionic Antriebssystem
Das Mionic Antriebssystem PST Carrier-Akku PST VR Winora C1, C1 AGT VR-Nabenmotor, 250 Watt, bis 25 km/h Winora C2 288 Wh OHNE Dynamofunktion! Winora C3 oder 396 Wh PST HR Winora F1 oder HR-Nabenmotor, 250 Watt, bis 25 km/h Winora F1 Compact 468 Wh OHNE Dynamofunktion! Winora F2... -
Seite 6: Funktionen Von Tranzx Pst System
Funktionen von TranzX PST System Elektronische Tretunterstützung. Der Motor unterstützt nur, solange Sie treten und stoppt wenn Sie aufhören zu treten. Bremshebelsensor – beim Betätigen der HR-Bremse schaltet die Motorunterstützung sofort ab. Perfekte Kombination aus zusätzlicher Motorunterstützung und dem herkömmlichen In-die-Pedale-treten. 1:1 –... -
Seite 7: Packungsinhalt
Packungsinhalt Ladegerät EXP Slot-Akku Pedale Bedienungsanleitung Urban Pedelec Modelle 2012 town:e town:e town:e edition town:e zero cross:e comfort:e Electric Mobility. Evolved. Lenker/Vorbau/Display Vorbaustopfen Schlüssel Bedienungs- anleitungen Abbildung ähnlich: E-Bike ohne Lenker, Vorbau und Pedale... -
Seite 8: Ihr Winora Urban Modelle Town:e

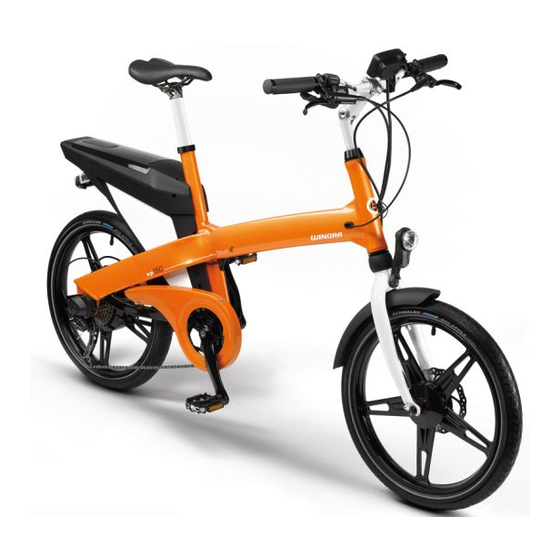

Ihr Winora Urban Modelle town:e , town:e cross:e , town:e Edition, town:e zero DP09 Display mit Remotecontrol/ DP03 Display mit Turbobutton Im Gepäckträger integrierter EXP Slot-Akku Bremshebelsensor EXP HR-Motor (rechts) 20“ Monotube Rahmen RPM-Sensor Abbildung ähnlich TMM4-Sensor Tektro Motorkabel Steckverbindung hydraulische/mechanische (linke Seite Kettenstrebe) Scheibenbremse v+h... -
Seite 9: Systemkomponenten
System-Komponenten Winora town:e , town:e cross:e , town:e Edition, town:e zero EXP HR-Motor EXP Slot-Akku - 20“ Alu Systemlaufrad - Lithium-Ionen 250W EXP HR-Motor 36V / 1 1 Ah = 396 WH Nenndauerleistung - Batso-zertifiziert - 36V Gleichstrommotor - neues BMS mit integrierter Controller (Batteriemanagement-System) funktion... -
Seite 10: Das Dp09 / Dp12 Display Mit Remotecontrol
Das DP09 / DP12 Display mit Remotecontrol ausgewählte Displayfunktion Anzeige Displayfunktionen VOL / ODO / DST / RANGE VOL / ODO / DST / RANGE Servicesymbol Anzeige Fahrmodus Akkusymbol / Ladezustands- anzeige Anzeige Turbobutton Abb. 5 1. & 2. Anzeige Displayfunktionen: DST = Tageskilometer VOL = Geschwindigkeit ODO = Gesamtkilometer... -
Seite 11: Remotecontrol / Fernbedienung Für Ihr Display Dp09
Remotecontrol / Fernbedienung für Ihr Display DP09 Turbobutton/Schiebehilfeknopf Knopf für Display Hintergrundbeleuchtung Kalibrierungsknopf ON/OFF Schalter Taste für Fahrmodustaste Display- funktionen Ihr Remotecontrol befindet sich an der linken Lenkerseite und ist leicht mit dem Daumen, direkt vom Lenker aus, zu bedienen. Abb. -
Seite 12: Das Dp03 Display - Town:e
Das DP03 Display - town:e Edition und town:e zero Derzeitige Geschwindigkeit Zurückgelegte Entfernung Modus „Low“ Akkusymbol Hintergrund- Modus „Middle“ licht-Anzeige Modus „High“ Hintergrundlicht- On/Off Schalter taste und Kalib- rierungstaste Service Fahrmodustaste Schiebehilfeknopf / Turbobutton Ein- und Ausschalten 1. On / Off Schalter – Ein/Ausschalter 2. -
Seite 13: Ihr Winora Urban Modell Comfort:e Systemkomponenten Comfort: E
Ihr Urban Modell Winora comfort:e AGT-Schalteinheit DP12 Display mit Remoteeinheit (rechts) (links) Im Gepäckträger integrierter EXP Slot-Akku Akkubox Bremshebelsensor abschließbar (rechts) Alu 6061 Einrohrrahmen Alu Druckguß Systemlaufradsatz mit MF05 VR-Motor Abbildung ähnlich BB-Sensor im Tretlager Shimano 7-Gang Motorkabel Freilaufnabe Schraubverbindung AGT Schaltbox (hinter dem Tretlagergehäuse) Optional bei Ihrem Fachhändler erhältlich:... -
Seite 14: Xp Agt
System-Komponenten Winora comfort:e EXP Slot-Akku EXP VR-Motor - Lithium-Ionen - 20“ Alu Systemlaufrad 36 V / 1 1 Ah = 396 WH EXP VR-Motor mit 250W - Batso-zertifiziert Nenndauerleistung - neues BMS - 36V Gleichstrommotor (Batteriemanagement-System) mit Dynamofunktion - leistungsstarke Zellen - Geschwindigkeitssor - abschließ- und abnehmbar integriert... -
Seite 15: Dp12 Remoteeinheit Für Winora Comfort:e
DP12 Remoteeinheit für Winora comfort:e (linke Seite Lenker) Einschalten: ca. 2-3 Sekunden drücken Neutralmode „N“: Taste nochmals für ca. 2-3 Sekunden drücken. Die Computer- funktionen bleiben erhalten, allerdings keine Motorunterstützung! Ausschalten: Taste für ca. 2-3 Sekunden drücken Hinweis: Ihr System schaltet automatisch bei Stillstand nach 3 Minuten aus! Display Taste (kurz drücken) Beschreibung DP12 Display siehe Seite 10... -
Seite 16: Das Dp12 Display
Besonderheiten und FAQ´s für Ihr Winora comfort:e Kalibrierung des Winora TranzX Systems: Das Winora comfort:e AGT ist ab Werk kalibriert. Aufgrund der neuen Technologie mit dem Tretlager (mit Kraft/Drehzahlsensor) ist keine Kalibrierung mehr notwendig. Einfach einschalten und losfahren! Das DP12 Display Die Funktionen des DP12 Displays entsprechen denen des DP09 Displays. -
Seite 17: Vorteile Ihres Winora Comfort:e
Vorteile ihres Winora comfort:e Spart Kraft und entlastet Ihre Gelenke! Die Erfahrung hat gezeit, dass viele Radler(innen) nur ungern und deshalb zu wenig schalten. Somit verschenken Sie meist trotz des Antriebs unnötigerweise Kraft und Akkureichweite! Gerade hier hilft das AGT-System, da es zu hohe Trittfrequenzen (zu „oft Treten“) bzw. zu hohe Drehmomente (zu „schwer treten“) vermeidet. -
Seite 18: Funktionsweise
Fahrhinweise: Öfter schalten, mehr Reichweite! Die Automatik schaltet im Vergleich zu einem normalen Fahrer schneller und vor allem öfter. Dies vermeidet für den Motor ungüns- tige und sehr energieintensive Drehmomentbereiche (z. B sp zu hoher Gang an einer Steigung oder beim Anfahren). Das wiederum senkt dessen Energieverbrauch, was die Reichweite bis zu 10% verlängern kann! Aber: Automatik-Getriebe brauchen doch normalerweise mehr statt weniger Energie? >... -
Seite 19: Werkzeuge Für Die Montage
Montageanleitung Werkzeuge für die Montage: 15 mm Pedalschlüssel 4, 5, 6 mm Inbusschlüssel Auspacken Entfernen Sie vorsichtig alle Verpackungsmaterialien vom Fahrrad und überprüfen Sie, ob etwaige Transportschäden aufgetreten sind. Lenkerzusammenbau 1. Montieren Sie den Vorbauschaft in den Gabelschaft (Abb. 1a). 2. -
Seite 20: Lenkereinstellung
Abb. 1c Abbildung ähnlich Lenkereinstellung 1. Lösen Sie die Schrauben des Vorbaues um den Lenkerwinkel, und die Schrauben der Lenkerklemmung um diese einzustellen (Abb. 2a, 2b, 2c). 2. Ziehen Sie alle Inbusschrauben fest an und prüfen Vorbau und Lenker auf festem Sitz. (Abb. -
Seite 21: Einstellung Von Sattel Und Sitzposition
Einstellung von Sattel und Sitzposition 1. Bewegen Sie den Schnellspanner gegen den Uhrzeigersinn um die Schelle zu lösen (Abb. 4a). 2. Stellen Sie sicher, dass die Sattelstütze nicht zu weit aus dem Sitzrohr herausgezogen ist. Minimal- bzw. Maximalmarkierung beachten (Abb. 4b). 3. -
Seite 22: Dynamic Diagnostic System
Service Anzeige Errocode Anzeige Abb. 8 Abbildung ähnlich Dynamic Diagnostic System (DDS) Mit der Errorcode- und Serviceanzeige (Abb. 8) können Sie einzelne Fehlfunktionen erkennen und genauer bestimmen. Die Fehlerursache läßt sich anhand des Errorcodes bereits eingrenzen und teilweise beheben. Fragen Sie ggf. Ihren Fachhändler. Error No. -
Seite 23: Led-Anzeige Am Ladegerät / Ladebuchse
Abschlusskontrolle Nach Fertigstellung des Zusammenbaus führen Sie bitte einige letzte Schritte durch: 1. Überprüfen Sie, ob alle Schrauben fest angezogen sind, 2. die Reifen mit dem richtigen Druck gefüllt sind, 3. die Bremsen funktionieren und 4. der Akku vollständig geladen ist (Ladevorgang siehe unten). Wie lade ich den Akku auf? Benutzen Sie nur ein Ladegerät, welches TranzX Pedelecs unterstützt. -
Seite 24: Akkupflege
Akkupflege Aufbewahrungsempfehlungen Der Akku muss zur Benutzung geladen werden. Verbrennen oder zerstören Sie keine Akkus, sie könnten explodieren oder giftiges Material freisetzen. Zerlegen Sie den Akku nicht. Geben Sie das Fahrrad zu einem autorisierten Händler zwecks Service oder Reparatur. Sie sollten die Akkus an einem kühlen (nicht unter 0 Celsius) und trockenen Platz lagern. -
Seite 25: Gewährleistungsbestimmungen
Gewährleistungsbestimmungen 5 Jahre Gewährleistung Für Rahmen. 2 Jahre Gewährleistung Gabel und alle elektrischen Teile inklusive Controller, Display, TMM4 Sensor, Motor, Akkuladegerät und alle Fahrradkomponenten, außer jener, die einer normalen Abnutzung unterliegen. 1 Jahr Gewährleistung Akku und BB-Sensor/Tretlager (Verschleißartikel). Jeglicher Versuch die Einzelteile zu öffnen hebt die Gewährleistungsbestimmungen auf. - Seite 26 Wie lade ich den Akku wieder auf? Stecken Sie Ihr Akkupaket einfach per Ladekabel (24 V/36 V Model) an eine 230 Volt Steckdose. Je nach Modell können Sie den Akku am Fahrrad lassen oder abnehmen. Der Ladevorgang dauert rund fünf Stunden. Eine Sicherheitsschaltung garantiert, dass der Akku nicht überladen wird. Anmerkung: Nach dem Laden der Batterie und dem Abziehen des Ladekabels warten Sie bitte eine Minute bevor Sie ihr Display bedienen.
- Seite 27 Mein Fahrrad hat nicht die Unterstützung die es haben soll. / Die Unterstützung ist ungleichmäßig Bitte kontaktieren Sie Ihren Händler. Die Ladelampe am Ladegerät zeigt nach 10 min Ladezeit “Grün” an. Trennen Sie die Verbindung zum Akku und Prüfen Sie die Steckkontakte. Umgebungs/Ladetemparatur beachten absolute Grenzwerte: 0 C bis +45 Bitte kontaktieren Sie Ihren Händler.
-
Seite 28: Faq's Agt-System
FAQ‘s AGT-System Das AGT schaltet nicht automatisch - Prüfen Sie ob der manuelle Modus aktiviert ist. Schalten Sie ggf. an Ihren rechten AGT-Bedieneinheit auf „Automatikmode“ um. (grüne LED leuchtet) - Das Display zeigt eine leere Batterieanzeige > Bitte Akku laden! - Kontaktieren Sie ggf. - Seite 29 Automatische Schaltzeit an Ihren Winora-TranzX AGT einstellen! Warum kann ich die Schaltzeit bei meinem Winora-TranzX AGT einstellen? Je nach Ihrem Fahrverhalten können Sie die Schaltgeschwindigkeit Ihres AGT-Pedelecs einstellen. Im Abhängigkeit Ihrer bevorzugten Trittfrequenz können Sie selbst den Schaltzeitpunkt festlegen. 1. Je niedriger die Schaltzeit desto eher schaltet Ihr AGT-System bei zunehmender Geschwindigkeit automatisch auf den höheren Gang! Sie fahren im Allgemeinen mit einer niedrigen Trittfrequenz.
-
Seite 30: Problembehandlung
Meine Tages/Gesamtkilometer stimmen nicht. Der im Motor eingebaute Geschwindigkeitssensor wurde auf die Serienbereifung abgestimmt. Nach einem Reifenwechsel oder veränderten Reifenluftdruck kann sich der Tages/Gesamtkilometer ge- ringfügig verändern. Mein Tageskilometer (DST) ist auf Null./Kann ich meine Tageskilometer auf Null stellen? Nach jedem Ladevorgang oder Entnahme des Akkus setzt sich der Tageskilometer (DST) automatisch auf Null. -
Seite 31: Die Batterieanzeige Im Display Blinkt Oder Zeigt "Lobat" An
Die Batterieanzeige im Display blinkt oder zeigt „Lobat“ an: (Nicht für das AGT System zutreffend) Die Batterieanzeige beginnt zu blinken (Abb. 15a), wenn das Display nicht die Akkukapazität er- kennt oder die Akkukapazität geringer als 10 % beträgt. Die Unterstützung ist allerdings vorhanden. >... -
Seite 32: Pedelectransport Am Auto
Pedelectransport am Auto Die Gewichtsverteilung beim Pedelec unterscheidet sich deutlich von der Gewichtsverteilung bei Fahrrädern ohne Elektroantrieb. Ein Pedelec ist deutlich schwerer als ein Fahrrad ohne Elektroantrieb. Dies erschwert das Abstellen, Schieben, Anheben und Tragen des Pedelecs. Beachten Sie dies auch beim Ein- und Ausladen in ein Kraftfahrzeug und beim Verladen auf bzw. - Seite 34 town:e town:e Cross:e town:e zero comfort:e town:e edition Rahmenspezifikation Rahmen Alu 6061 Alu 6061 Alu 6061 Alu 6061 Rahmenformen 20" Monotube 20" Monotube 20" Monotube 20" Einrohr Tiefeinsteiger Rahmengrößen 44cm 44cm 44cm town:e & town:e edition: Sonstiges Standard Kettenschutz Kettenschutzring Standard Kettenschutz Standard Kettenschutz town:e...
-
Seite 35: Sicherheitshinweise
Sicherheitshinweise Der Sinn von Sicherheitssymbolen ist es, Ihre Aufmerksamkeit auf mögliche Gefahren zu len- ken. Die Sicherheitssymbole und deren Erklärungen erfordern Ihre volle Aufmerksamkeit und das Verständnis der Aussagen. Die Sicherheitssymbole allein verhindern keine Gefahren. Die Instruktionen und Warnungen sind nicht als vorbeugende Unfallverhütung gedacht. WARNING Das Nichtbefolgen eines Sicherheitshinweises kann es zu Verletzungen der eigenen oder anderen Personen führen. - Seite 36 WINORA GROUP · WINORA-STAIGER GMBH POSTFACH 14 22 · 97404 SCHWEINFURT (GERMANY) TEL: +49 (0) 9721 / 65 01-0 · FAX: +49 (0) 9721 / 65 01-45 INFO@WINORA-GROUP.DE · WWW.WINORA.DE JD EUROPE COMPONENTS GMBH TEL: +49 (0) 6032/92671-50 · FAX: +49 (0) 6032/92671-59...
