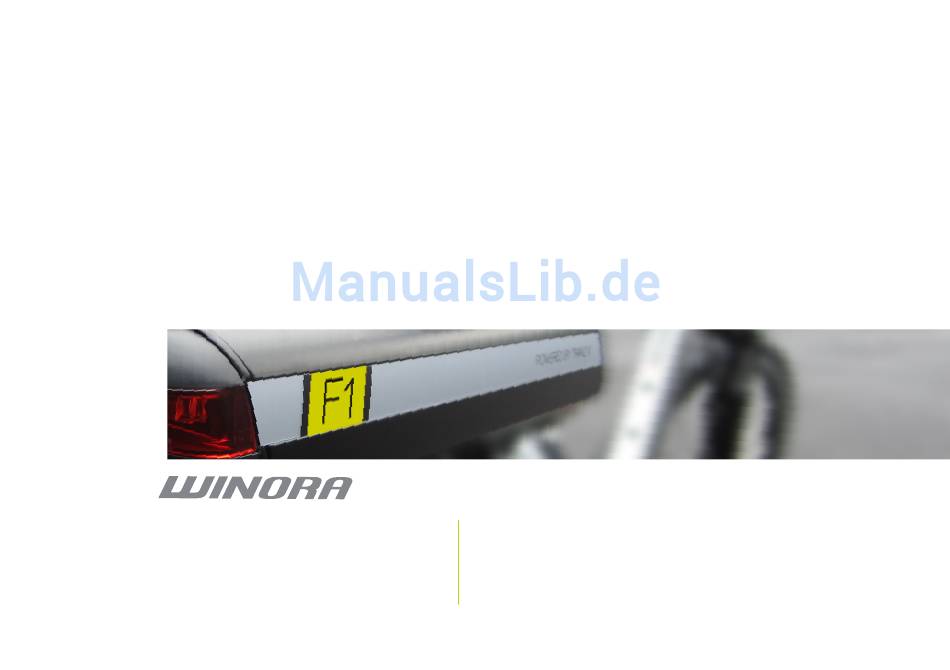

- Seite 1 BEDIENUNGSANLEITUNG 2013 Family Line F0, F1, F2, F3...
-
Seite 2: Inhaltsverzeichnis
1. VORWORT INHALT 1.1 Hinweise zur Systembedienungsanleitung 1.2 Erste Schritte nach dem Kauf 2. LIEFERUMFANG 3. IHR PEDELEC 3.1 Spezifikationen Ihres Pedelecs 3.2 Systemkomponenten 4. BEDIENELEMENTE // FUNKTIONEN 4.1 Das DP12-Display 4.2 Inbetriebnahme des Systems 5. DER AKKU // DAS LADEGERÄT 5.1 Generelle Verhaltensweisen 5.2 Einsetzen und Entnehmen des Pedelec-Akkus 5.3 Aufladen des Akkus... -
Seite 3: Vorwort
1. VORWORT Herzlichen Glückwunsch zum Kauf Ihres Winora Pedelecs mit TranzX-Antrieb! Wir bedanken uns recht herzlich bei Ihnen für den Kauf unseres Winora Pedelec (pedal electric cycle) mit Mionic TranzX Antrieb und wünschen Ihnen viel Freude mit Ihrem neuen Pedelec. Bitte lassen Sie sich von Ihrem Fachhändler alle wichtigen Funktionen erklären und lesen Sie jede dieser Bedienungsanleitungen mit... -
Seite 4: Hinweise Zur Systembedienungsanleitung
1. VORWORT 1.1 Hinweise zu dieser Systembedienungsanleitung Diese Systembedienungsanleitung bildet eine Einheit, zusammen mit dem „Winora Group Bike Manual“ und dem „Winora Group Pedelec/eBike Manual“. Allgemeine Informationen zum Umgang mit Ihrem Pedelec, sowie z.B. über Antriebe und Reichweiten finden Sie in dem „Winora Group eBike/Pedelec Manual“. -
Seite 5: Erste Schritte Nach Dem Kauf
1.2 Erste Schritte nach dem Kauf Die Seriennummer Im Falle eines Verlustes oder Diebstahls Ihres Die Seriennummer finden Sie Fahrrades ist es enorm wichtig, dass Sie die an der Unterseite, am vor- Identifikationsmerkmale des Pedelecs aus- deren Ende des Unterrohres. reichend dokumentiert haben. -
Seite 6: Lieferumfang
2. LIEFERUMFANG Allgemeines eBike/Pedelec Manual Allgemeines Bike Manual System Manual E-Bike ohne Lenker, Vorbau und Pedale (Abb. ähnlich) - Seite 7 Pedale Schlüssel Kabelhalterung Ladegerät Akku Hinweis: Eine Hilfe zur Erstmontage Ihres Rades finden Sie in dem allgemeinen „Winora Group-Bike Manual“, im Abschnitt „Anpassen des Fahrrades an den Fahrer“ Lenker, Vorbau, Display (Abb. ähnlich)
-
Seite 8: Ihr Pedelec
3. IHR PEDELEC Display DP12 und Bedienelement (links) Mionic PST System-Gepäckträger mit integriertem Controller, Bremshebelsensor (rechts) Akkuaufnahme und PST Carrier Akku, sowie integriertes Klicksystem für Körbe Integriertes Rücklicht mit Akkuschloss, gleichschließend mit Fahrradschloss Mittelmotor M07 Geschwindigkeitssensor an der (mit integriertem Kraftsensor) linken Kettenstrebe/ am Hinterrad... -
Seite 9: Spezifikationen Ihres Pedelecs
3.1 Spezifikationen Ihres Pedelecs RAHMENSPEZIFIKATIONEN RAHMEN Alu 6061 T6 Einrohr, Damen, Herren Einrohr: 26“ & 28“ Einrohr: 26“ & 28“ Einrohr: 26“ & 28“ RAHMENFORMEN Damen: 28“ Damen: 26“ & 28 Damen: 28“ Herren: 28“ Herren: 26“ & 28“ Herren: 28“ 26“... -
Seite 10: Systemkomponenten
3. IHR PEDELEC 3.2 Systemkomponenten Mittelmotor M07 DP12 Display DP12 Bedienelement Mionic PST System- Gepäckträger Mittelmotor mit integriertem bildet Computer- und Bedienelement Controller und Rücklicht Kraftsensor Systemfunktionen ab am Lenker links montiert im Gepäckträger integriert integrierter Drehzahlsensor mit Spanngummi siehe Kapitel „Bedien- siehe Kapitel „Bedien- 250W Nenndauerleistung Akkufach abschließbar... - Seite 11 *Abb. ähnlich PST-Carrier Akku Bremshebelsensor Geschwindigkeitssensor BL03 Lithium-Ionen Akku schaltet den Motor, durch die externer Geschwindigkeitssensor Cut-Off-Funktion, bei Betätigung am Hinterrad links montiert siehe Kapitel der Bremse sofort ab. misst die Umdrehungen des „Der Akku // Das Ladegerät“ Sensor am rechten Bremshebel Rades und ermittelt dadurch die (für Hinterradbremse) Geschwindigkeit des Pedelecs...
-
Seite 12: Bedienelemente // Funktionen
4. BEDIENELEMENTE // FUNKTIONEN 4.1 Das DP12 Display Lichtsensor ausgewählte Display-Funktionen (VOL // ODO // DST // RANGE) und Digitalanzeige der Werte (z.B. km/h für Geschwindigkeit) Servicesymbol Akkuladezustandsanzeige Schiebehilfe Fahrmodus (N // L // M // H) - Seite 13 Definitionen der Displaysymbole Auf dem Display werden die unterschiedlichen Funktionen Ihres Pedelecs angezeigt. Dies geschieht zum einen durch eine digitale Ziffernanzeige, zum anderen durch Aufleuchten kleinerer Piktogramme. Nachfolgend sind diese Symbole und die Displayeigenschaften erklärt. 1. Lichtsensor Der Lichtsensor misst die Helligkeit der Umgebung und schaltet bei zu dunklen Lichtverhältnissen automatisch die Hintergrundbeleuchtung des Displays ein.
-
Seite 14: Akkuladezustandsanzeige
4. BEDIENELEMENTE // FUNKTIONEN 4. Akkuladezustandsanzeige Der Akku ist vollständig geladen, wenn alle 5 Balken leuchten. Der letzte Strich beginnt zu blinken, wenn die Akkukapazität unter 10% gefallen ist. 5. Schiebehilfe Das System unterstützt Sie bis 6 km/h ohne zu Pedalieren 6. -
Seite 15: Inbetriebnahme Des Systems
4.2 Inbetriebnahme des Systems Zum Einschalten des Systems halten Sie Durch kurzes Drücken der Ein- // Austaste die Ein- // Austaste für ca. 2 Sec. gedrückt. können Sie ebenso zwischen den unter- Sie befinden Sich nun im „L“-Modus und schiedlichen Displayfunktionen wählen können nun losfahren (vermeiden Sie beim (VOL // ODO // DST // RANGE). -
Seite 16: Der Akku // Das Ladegerät
3 Monate eine Erhaltungsladung durch! Geben Sie das Winora-Pedelec ausschließlich zu einem autorisierten Fachhändler zwecks Service oder Reparatur. Hinweis: Bitte beachten Sie zusätzlich die Hinweise im Kap. 8 des „Winora Group eBike/Pedelec Manual“ („Hinweise zum richtigen Umgang mit dem Akku“). -
Seite 17: Handhabung Der Tranzx Lithium-Ionen Akkus
Handhabung der Technische Daten TranzX Lithium-Ionen Akkus des Akkus -5°C bis +50°C 2,8kg/3,1kg/3,4kg BETRIEBSTEMPERATUR GEWICHT SPANNUNG Bei zu hoher bzw. zu niedriger Betriebstemperatur vermindert sich die Kapazität (Reichweite) Ihres Akkus erheblich oder 8,8Ah/11Ah/13Ah NENNLADUNG Ihr Pedelec unterstützt Sie im Extremfall nicht mehr. 316Wh/396Wh/468Wh ENERGIEKAPAZ. -
Seite 18: Einsetzen Und Entnehmen Des Pedelec-Akkus
5. DER AKKU // DAS LADEGERÄT 5.2 Einsetzen und Entnehmen des Pedelec- Akkus Sie können den Akku entweder direkt im Gepäckträger laden, ihn aber auch für den Ladevorgang entnehmen. Hierzu drehen Sie bitte den Schlüssel im Uhrzeigersinn und öffnen anschließend die Gepäckträgerklappe (Abb. -
Seite 19: Aufladen Des Akkus
5.3 Aufladen des Akkus Bitte verwenden Sie immer das mitgelieferte Original TranzX-Ladegerät. Bei Gebrauch eines anderen Ladegerätes, erlischt Ihre Garantie! Stellen Sie sicher, dass die lokale verfügbare Spannung mit den Spannungsangaben auf dem Ladegerät übereinstimmen. Zur Vorbereitung des Ladevorganges öffnen Hinweise: Sie bitte die Abdeckung (Abb. -
Seite 20: Fehler - Ursachen & Abhilfen
6. FEHLER - URSACHEN & ABHILFEN 6.1 FAQs Beachten Sie bitte, dass die folgenden FAQs leider nicht auf jede Modellvariante unserer Winora-TranzX Modelle zutreffen. Bitte fragen Sie hierzu ggf. Ihren Fachhändler. Kann der Motor überhitzen? Ja, der Motor des Pedelecs kann bei sehr steilen Hügeln und bei schwerer Beladung überhitzen. -
Seite 21: Darstellung Von Fehlercodes
6.2 Darstellung von Fehlercodes // Dynamic Diagnostic System (DDS) Mit der Fehlercode- und Serviceanzeige im Display können Fehlfunktionen erkannt und genauer bestimmt werden. Anhand dieser Fehlercodes kann die Fehlerursache eingegrenzt und auch teilweise behoben werden. ERRORCODE FEHLFUNKTION // BESCHREIBUNG LÖSUNG keine Motorunterstützung, Ggf. -
Seite 22: Fehler - Ursachen Und Abhilfe
6. FEHLER - URSACHEN UND ABHILFE 6.3 Problembehandlung Mein Pedelec hat Sie haben beim Einschalten des Systems den Cut-Off Bremshebel gezogen. Bitte schalten keine Motorunterstützung mehr Sie das System aus und wieder ein, ohne den - es erscheint der Fehlercode 6. Cut-Off Bremshebel zu ziehen. - Seite 23 Die Ladelampe am Ladegerät zeigt Trennen Sie die Verbindung vom Ladegerät zum Akku und überprüfen Sie die Steckkontakte auf nach 10 min. Ladezeit “Grün” an. Verschmutzung, Fremdkörper oder auf mögliche Beschädigungen! Bitte beachten Sie ebenso die Umgebungs- und die Ladetemperatur. Hier betragen die absoluten Grenzwerte: 0°C bis 45°C! Sollten Sie den Akku des Pedelecs aber innerhalb der angegebenen Temperaturspanne laden und...
- Seite 24 6. FEHLER - URSACHEN UND ABHILFE Mein Pedelec erreicht nicht die Folgende Faktoren können die Reichweite Ihres gewünschte Reichweite. Pedelecs beeinflussen: Kapazität des Akkus: Der Akku unterliegt ein- em natürlichen Alterungsprozess. In Abhängig- keit des Alters, der Ladezyklen und Hand- habung verliert der Akku mit zunehmendem Alter an Kapazität, und somit an Reichweite.
- Seite 25 Die Akkuabdeckung kann nicht vollständig geschlossen werden. Überprüfen Sie, ob auch der richtige Akku verwendet wird! Überprüfen Sie den Akku auf festen Sitz (Abb. a & b). Hinweise: Den Akku bitte nochmals mit leichtem Prüfen Sie Akku und Schließmechanismus Schwung in die Gepäckträgerbox schieben auf äußere Schäden.
-
Seite 26: Gewährleistung // Garantie
7. GEWÄHRLEISTUNG // GARANTIE 5 Jahre Garantie für Rahmen. 2 Jahre Gewährleistung für alle weiteren Bauteile des Pedelecs. Innerhalb der Gewährleistung werden Ihnen 2 Jahre Gewährleistung (Akku) 500 Vollladezyklen oder 70% Restkapazität garantiert. Der Akku unterliegt aufgrund von Lade- und Entladezyklen und des Alterungs- prozesses einem natürlichen Verschleiß. -
Seite 27: Konformitätserklärung
