ORIGINAL BETRIEBSANLEITUNG
2016 X-Serie
powered by TranzX

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Winora Group 2016 X-Serie

Inhaltszusammenfassung für Winora Group 2016 X-Serie

  • Seite 1 ORIGINAL BETRIEBSANLEITUNG 2016 X-Serie powered by TranzX...

  • Seite 2: Inhaltsverzeichnis

    1. VORWORT INHALT 1.1 Hinweise zur Systembetriebsanleitung - Modellübersicht 1.2 Erste Schritte nach dem Kauf 2. LIEFERUMFANG 3. IHR PEDELEC 3.1 Spezifikationen Ihres Pedelecs 3.2 Systemkomponenten 4. BEDIENELEMENTE // FUNKTIONEN 4.1 Die Bedieneinheit inklusive Display DP15 4.2 Inbetriebnahme des Systems 4.3 Weitere Display-Funktionen und Einstellungen 4.4 Anpassung der grundsätzlichen Motorunterstützung 5.

  • Seite 3: Vorwort

    1. VORWORT Herzlichen Glückwunsch zum Kauf Ihres Winora Pedelecs mit TranzX-Antrieb! Wir bedanken uns recht herzlich bei Ihnen für den Kauf unseres Winora Pedelec (pedal electric cycle) mit TranzX Antrieb und wünschen Ihnen viel Freude mit Ihrem neuen Pedelec. Bitte lassen Sie sich von Ihrem Fachhändler alle wichtigen Funktionen erklären und lesen Sie jede dieser Bedienungsanleitungen mit großer Sorgfalt.

  • Seite 4: Hinweise Zur Systembetriebsanleitung - Modellübersicht

    1. VORWORT 1.1 Hinweise zu dieser Systembetriebsanleitung - Modellübersicht Diese Systembetriebsanleitung bildet eine Einheit, zusammen mit dem „Winora Group Bike Manual“ und dem „Winora Group Pedelec/eBike Manual“. Allgemeine Informationen zum Umgang mit Ihrem Pedelec, sowie z.B. über Antriebe und Reichweiten finden Sie in dem „Winora Group eBike/Pedelec Manual“.

  • Seite 5: Erste Schritte Nach Dem Kauf

    1.2 Erste Schritte nach dem Kauf Im Falle eines Verlustes oder Diebstahls Ihres Fahrrades ist es enorm wichtig, dass Sie die Identifikationsmerkmale des Pedelecs ausreichend dokumentiert haben. Hierzu gehört nicht nur eine Fotografie des Rades, sondern auch folgende Spezifikationen, die Sie gleich auf dieser Seite festhalten können: Die Schlüsselnummer Die Rahmennummer...

  • Seite 6: Lieferumfang

    2. LIEFERUMFANG Allgemeines eBike/Pedelec Manual Allgemeines Bike Manual ORIGINAL BETRIEBSANLEITUNG 2016 X-Serie powered by TranzX System Manual Pedelec (Lenkereinheit nicht endmontiert), Vorbau und Pedale (Abb. ähnlich).
  • Seite 7 Pedale Schlüssel Akku Ladegerät Hinweis Eine Hilfe zur Erstmontage Ihres Rades finden Sie in dem allgemeinen „Winora Group-Bike Manual“, im Abschnitt „Anpassen des Fahrrades an den Fahrer“ Lenker, Vorbau, Display (Abb. ähnlich)

  • Seite 8: Ihr Pedelec

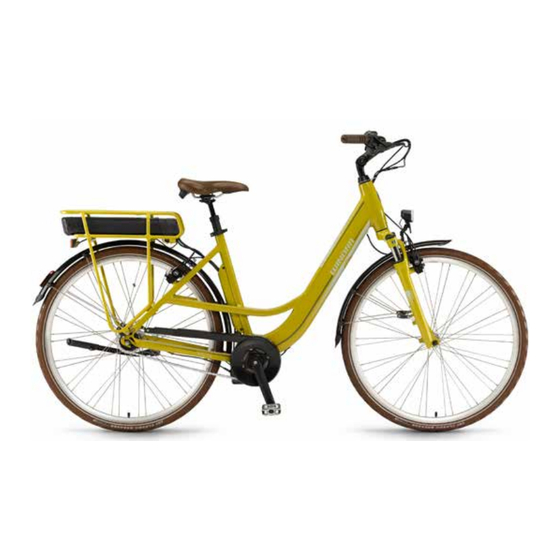

    3. IHR PEDELEC Bedienelement DP15 (links) Batteriekabel und optional TEASI Display Racktime Systemgepäckträger X-Series mit integrierter Akkuaufnahme und Controller AGT-Bedieneinheit (rechts) nur bei X375 Trittkraftsensor Motorkabel Schraubverbindung bei X375 & X575 nur bei X175 und X375 Trittfrequenzsensor bei X175 & X275 Silent VR-Motor F15 nur bei Geschwindigkeitssensor...

  • Seite 9: Spezifikationen Ihres Pedelecs

    3.1 Spezifikationen Ihres Pedelecs X.175 X.275 X.375 X.575 Rahmen Aluminium 6061-T6; Einrohr Gabel SR Suntour NEX-E25 P, 50 mm Federweg Schaltung Shimano Nexus 7-Gang Übersetzung vorne: 38 Zähne; hinten: 19 Zähne Alu V-Bremse XLC hydraulische Felgenbremse Magura HS11 Bremse Tektro TKB-14 + ggf.

  • Seite 10: Systemkomponenten

    3. IHR PEDELEC 3.2 Systemkomponenten Teasi Volt Display optinal für alle Modelle der X-Serie DP15 bildet Computer-, Naviga- Bedienelement Bedienelement tions- und Systemfunktionen ab am Lenker links montiert am Lenker rechts montiert siehe Bedienungsanlei- DP15 Bedienelement Digitalanzeige tung Teasi siehe Kapitel „Bedien- siehe Kapitel „AGT- elemente // Funktionen“...
  • Seite 11 *Abb. ähnlich AGT Schaltbox BL07 Akku Racktime System- (Automatic Gear Transmission) Gepäckträger mit Stellmotor für automa- Lithium-Ionen-Akku nimmt Akku sicher auf tische Schaltvorgänge mit Modular Pack 400 (396Wh) passend für alle gängigen elektronischer Steuerung Modular Pack 500 (504Wh) Packtaschen und kompatibel Neigungssensor Modular Pack 600 (601Wh) mit vielfältigen Komponenten...
  • Seite 12 3. IHR PEDELEC 3.2 Systemkomponenten Trittkraftsensor Trittfrequenz- Geschwindig- sensor keitssensor im Tretlager montiert misst die Trittfrequenz an Kettenstrebe li. montiert misst die Trittkraft beim M16 Mittelmotor misst die Umdrehungen integrierter Trittfrequenz- (X.275) in den Motor des Rades und ermittelt sensor integriert dadurch die Geschwindig- keit des Pedelecs...
  • Seite 13 Frontnaben- Mittelmotor Mittelmotor motor F15 M25 mit AGT 250W Nenndauerleistung 250W Nenndauerleistung 250W Nenndauerleistung 36V Gleichstrommotor 36V Gleichstrommotor 36V Gleichstrommotor max. Drehmoment 45 Nm max. Drehmoment 55 Nm max. Drehmoment 60 Nm integrierte Geschwindig- integrierter Trittfequenzsen- integrierter Trittfequenz- keits- und Motorsensoren sensor Industrielagerung Getriebeübersetzung...

  • Seite 14: Bedienelemente // Funktionen

    4. BEDIENELEMENTE // FUNKTIONEN 4.1 Die Bedieneinheit inklusive Display DP15 Lichtsensor Akkuladezustandsanzeige Anzeige Unterstützungsstufe Taste für Schiebehilfe (Doppelfunktion) Modus-Navigationstasten Ein- // Austaste...

  • Seite 15: Akkuladezustandsanzeige

    Definitionen der Displaysymbole 1. Lichtsensor Der Lichtsensor misst die Helligkeit der Umgebung und schaltet bei zu dunklen Lichtverhältnissen automatisch die Hintergrundbeleuchtung des Displays und die Fahrradbeleuchtung ein. 2. Akkuladezustandsanzeige Die Ladezustandsanzeige besteht aus 5 LED‘s. Jede LED symbolisiert 20% Akkuladung. 5 LED‘s leuchten: zwischen 81-100% verbleibende Akkuladung 4 LED‘s leuchten:...

  • Seite 16: Taste Für Schiebehilfe (Doppelfunktion)

    4. BEDIENELEMENTE // FUNKTIONEN 4. Taste für Schiebehilfe (Doppelfunktion) Taste hat beim DP15 eine Doppelfunktion. Zum Einen können Sie damit die Unterstützungsstufe erhö- hen (siehe 5.), zum Anderen können Sie mit der Taste die Schiebehilfe (rein elektrisch bis maximal 6 km/h) aktivieren.

  • Seite 17: Inbetriebnahme Des Systems

    4.2 Inbetriebnahme des Systems Anschalten aus Tiefschlafmodus* Schiebehilfe Wurde das System länger als 12 Stunden nicht be- Zum Aktivieren der Schiebehilfe drücken und halten Sie nutzt, müssen Sie das System über den Knopf an der Taste für länger als 3 Sekunden gedrückt. Das Batterie einschalten.

  • Seite 18: Weitere Display-Funktionen Und Einstellungen

    4. BEDIENELEMENTE // FUNKTIONEN 4.3 Weitere Display-Funktionen und Einstellungen System anschalten Anpassung der grundsätzlichen Unterstützung für 10 Sek. & • von 0 bis 9 mit & 1 LED blinkt • siehe Kapitel „Anpassung der gedrückt halten grundsätzlichen Motorunterstützung“ kurz drücken Einstellungen lang drücken...

  • Seite 19: Anpassung Der Grundsätzlichen Motorunterstützung

    4.4 Anpassung der grundsätzlichen Motorunterstützung Ausgehend von den Werkseinstellungen, lässt sich die Motorunterstützung im Bereich von -15% (0 im Display) bis +15% (9 im Display) anpassen. Werksseitig ist das System neu- tral (5 im Display) eingestellt. Stellt man z.B. +10% ein, so erhält man prinzipiell 10% mehr Motorleistung als vorher in der jeweiligen Fahrsituation und Unterstützungsstufe.

  • Seite 20: Das Agt-System

    5. DAS AGT-SYSTEM 5.1 Funktionsweise des AGT-Systems Das AGT-System ist eine automatische Schaltung, die selbstständig den für Sie geeignetesten Gang wählt - zum Beispiel für das Losfahren, das Bergauffahren oder auch für das Fahren unter Last. Das System hilft Ihnen die Akkureichweite zu maximieren und Kraft einzusparen.

  • Seite 21: Die Agt-Bedieneinheit

    5.2 Die AGT-Bedieneinheit Navigationstasten digitale Ganganzeige (1 bis 7) Hinweis Nach dem Einschalten des Displays leuchten - während Ein- // Austaste des dort angezeigten Countdowns - hintereinander ver- (Wechsel zwischen automatischer und manueller Schaltung) schiedene Zahlen auf der AGT-Bedieneinheit auf. Im manuellen Modus schalten Sie die Gänge über die Navigations- Dies ist eine systembedingte Routine.

  • Seite 22: Die Einstellung Des Schaltzeitpunkts

    5. DAS AGT-SYSTEM 5.3 Die Einstellung des Schaltzeitpunkts (nur X375*) Die Schaltzeit Ihres AGTs ist für Sie individuell Je höher die Schaltzeit eingestellt ist, umso einstellbar. In Abhängigkeit von der von Ihnen später schaltet das AGT bei Beschleunigung bevorzugten Trittfrequenz können Sie daher in den nächsthöheren Gang.
  • Seite 23 Das AGT-System verfügt über vier Sensoren: Bei Anstieg der Trittfrequenz bewirken die Die Kraft- und Drehzahlsensoren (im Tretlager Informationen der Sensoren, dass das AGT integriert), den Geschwindigkeitssensor (in Abhängigkeit zur eingestellten Schaltzeit) (im VR-Motor) und einen Neigungssensor automatisch in den nächstniedrigeren Gang (in der AGT-Box).

  • Seite 24: Störungsbehebung Beim Agt-System

    5. DAS AGT-SYSTEM 5.4 Störungsbehebung beim AGT-System Das AGT schaltet Prüfen Sie, ob der manuelle Modus aktiviert nicht automatisch. ist. Schalten Sie bitte gegebenenfalls an der AGT-Bedieneinheit in den Automatikmodus. Möglicherweise erscheint auf dem Display eine leere Batterieanzeige. In dem Fall reicht die Akkukapazität nicht aus, um das System zu starten.
  • Seite 25 Die Schaltvorgänge sind Prüfen Sie die gelben Markierungen an der sehr laut und ungleichmäßig. Hinterradschaltung. Schalten Sie das AGT in den manuellen Modus. Im 4. Gang sollten nun beide Markierungen übereinander stehen. Sollte das Problem damit nicht behoben sein, wenden Sie sich bitte an Ihren Fachhändler. Wie verhält sich mein AGT System, Ist die Kapazität Ihrer Batterie aufgebraucht wird wenn die Batterie leer gefahren ist?

  • Seite 26: Der Akku // Das Ladegerät

    6. DER AKKU // DAS LADEGERÄT 6.1 Sicherheitshinweise für den Akku und das Ladegerät • Laden Sie den Akku ausschließlich mit dem Original-Ladegerät. • Öffnen Sie niemals den Akku oder das Ladegerät. • Schützen Sie den Akku vor Hitze und Feuer. •...
  • Seite 27 • Berühren Sie das Ladegerät nicht mit nassen Händen. • Im Falle von unsachgemäßer Verwendung oder Lagerung ohne regelmäßiges Wiederaufladen wie oben beschrieben wird die Garantie verweigert. Hinweis Bitte beachten Sie zusätzlich die Hinweise im Kap. „Hinweise zum richtigen Umgang mit dem Akku“ des „Winora Group eBike/Pedelec Manual“.

  • Seite 28: Handhabung Der Tranzx Lithium-Ionen Akkus

    6. DER AKKU // DAS LADEGERÄT Handhabung der Technische Daten TranzX Lithium-Ionen Akkus des Akkus ca. 3,1kg / 3,3kg / 3,5kg GEWICHT BETRIEBSTEMPERATUR -10°C bis 50°C SPANNUNG Bei zu hoher bzw. zu niedriger Betriebstemperatur vermindert sich die Kapazität (Reichweite) Ihres Akkus erheblich oder 11Ah / 14Ah / 16,7Ah NENNLADUNG Ihr Pedelec unterstützt Sie im Extremfall nicht mehr.

  • Seite 29: Einsetzen Und Entnehmen Des Pedelec-Akkus

    6.2 Einsetzen und Entnehmen des Pedelec-Akkus Hinweis: Hierzu drehen Sie den Schlüssel von senk- rechten Position aus gegen den Uhrzeiger Prüfen Sie nach jedem Einsetzen des sinn bis zum Anschlag (Abb. a). Akkus in die Akkuhalterung den festen Sitz des Akkus. Klappen Sie den Griff des Akkus nach unten und ziehen Sie den Akku nach hinten aus dem Akkufach (Abb.

  • Seite 30: Aufladen Des Akkus

    6. DER AKKU // DAS LADEGERÄT 6.3 Aufladen des Akkus Benutzen Sie nur das mitgelieferte TranzX- Ladegerät. Der Gebrauch eines anderen Akkuladegerätes macht Garantieansprü- che nichtig und kann möglicherweise zu Beschädigungen am Akku, dem elekt- rischen System des Fahrrades und im schlimmsten Fall zu einem Brand führen.

  • Seite 31: Die Reichweite

    6.4 Die Reichweite Die Reichweite ist von folgenden Faktoren abhängig: Fahrverhalten: Sportliches, aktives Fahren oder entspanntes Gleiten mit viel Motorunterstützung. Trittfrequenz: ideale Trittfrequenz 60-70 Kurbelumdrehungen pro Minute für optimale Motoreffizienz. Bitte Schalten Sie recht- zeitig in den nächst größeren/kleineren Gang. Fahrmodus: Je höher der Fahrmodi desto geringer die Reichweite. Außentemperatur: Insbesondere Temperaturen unter 0°C können die Reichweite erheblich verringern.

  • Seite 32: Fehler - Ursachen & Abhilfen

    7. FEHLER - URSACHEN & ABHILFEN 7.1 FAQs Beachten Sie bitte, dass die folgenden FAQs leider nicht auf jede Modellvariante unserer Winora-TranzX Modelle zutreffen. Bitte fragen Sie hierzu ggf. Ihren Fachhändler. Kann der Motor überhitzen? Ja, der Motor des Pedelecs kann bei sehr steilen Hügeln und bei schwerer Beladung überhitzen.

  • Seite 33: Darstellung Von Fehlercodes

    7.2 Darstellung von Fehlercodes // Dynamic Diagnostic System (DDS) Sollten wider Erwarten doch einmal ein Fehler an Ihrem Rad auftreten, so wird Ihnen dies im Display in Form eines Fehlercodes angezeigt. Der Fehlercode gibt Aufschluss über die Ursache des Defekts. In den meisten Fällen ist der Defekt nur von Ihrem Fachhändler behebbar.

  • Seite 34: Fehler - Ursachen Und Abhilfe

    7. FEHLER - URSACHEN UND ABHILFE 7.3 Problembehandlung Die Ladelampe am Ladegerät Trennen Sie die Verbindung vom Ladegerät zum Akku und überprüfen Sie die Steckkontakte auf zeigt nach 10 min. Ladezeit “Grün” an Verschmutzung, Fremdkörper oder auf mögli- che Beschädigungen! Bitte Ladetemperaturbereich (Kapitel „Der Akku // Das Ladegerät“) beachten! Kontaktieren Sie ggf.
  • Seite 35 Wie kann ich den Motorkabelstecker auf festen Sitz prüfen, bzw. (de)montieren? Öffnen Sie zunächst die Kabelhalterung, die zutreffend nur für Sie bei einem Vorderrad-Motor an der Gabel X175 & X375 rechts (Abb. a & b) oder bei einem Hinterrad- Motor am Hinterbau links finden (ohne Abb.). Bitte drehen Sie den Schraubverschluss auf (Abb.

  • Seite 36: Gewährleistung // Garantie

    8. GEWÄHRLEISTUNG // GARANTIE 5 Jahre Garantie für Rahmen. 2 Jahre Gewährleistung für alle weiteren Bauteile des Pedelecs. 2 Jahre Gewährleistung Innerhalb der Gewährleistung werden Ihnen (Akku) 500 Vollladezyklen oder 65% Restkapazität garantiert. Der Akku unterliegt aufgrund von Lade- und Entladezyklen und des Alterungs- prozesses einem natürlichen Verschleiß.

  • Seite 37: Konformitätserklärung

    EG – Konformitätserklärung EC – Declaration of Conformity EC – Déclaration de Conformité _________________________________________________________________________________________________________________________________________________________________ Constructeur Hersteller | manufacturer | Winora – Staiger GmbH Max-Planck-Straße 6 | 97526 Sennfeld – Germany | Telefon: +49 (0) 9721 6594-0 Allgemeine Bezeichnung des Produkts | generell designation of the product | Désignation commune du produit: Winora Pedelec Typenbezeichnungen | type designations | Type de produit: X175.C;...
  • Seite 38 EG – Konformitätserklärung EC – Declaration of Conformity EC – Déclaration de Conformité _________________________________________________________________________________________________________________________________________________________________ Constructeur Winora – Staiger GmbH Hersteller | manufacturer | Max-Planck-Straße 6 | 97526 Sennfeld – Germany | Telefon: +49 (0) 9721 6594-0 Allgemeine Bezeichnung des Produkts | generell designation of the product | Désignation commune du produit: Winora Pedelec Typenbezeichnungen | type designations | Type de produit: X275.C;...
  • Seite 39 EG – Konformitätserklärung EC – Declaration of Conformity EC – Déclaration de Conformité _________________________________________________________________________________________________________________________________________________________________ Constructeur Hersteller | manufacturer | Winora – Staiger GmbH Max-Planck-Straße 6 | 97526 Sennfeld – Germany | Telefon: +49 (0) 9721 6594-0 Allgemeine Bezeichnung des Produkts | generell designation of the product | Désignation commune du produit: Winora Pedelec Typenbezeichnungen | type designations | Type de produit: X375.C;...
  • Seite 40 EG – Konformitätserklärung EC – Declaration of Conformity EC – Déclaration de Conformité _________________________________________________________________________________________________________________________________________________________________ Constructeur Winora – Staiger GmbH Hersteller | manufacturer | Max-Planck-Straße 6 | 97526 Sennfeld – Germany | Telefon: +49 (0) 9721 6594-0 Allgemeine Bezeichnung des Produkts | generell designation of the product | Désignation commune du produit: Winora Pedelec Typenbezeichnungen | type designations | Type de produit: X575.C;...
  • Seite 41 NOTIZEN...
  • Seite 42 NOTIZEN...
  • Seite 44 Bei Transportschäden und Reklamationen bzw. Bei Fragen, bei Reklamationen oder Problemen Servicefällen des Fahrradkomponenten wenden mit dem Antriebssystem wenden Sie sich bitte Sie sich bitte an: an folgende Abteilung: WINORA-STAIGER GmbH JD EUROPE COMPONENTS Postfach 14 22 Tel. +49 (0) 60 32 - 926 71-30 97404 Schweinfurt (Germany) Fax +49 (0) 60 32 - 926 71-59 Tel.
