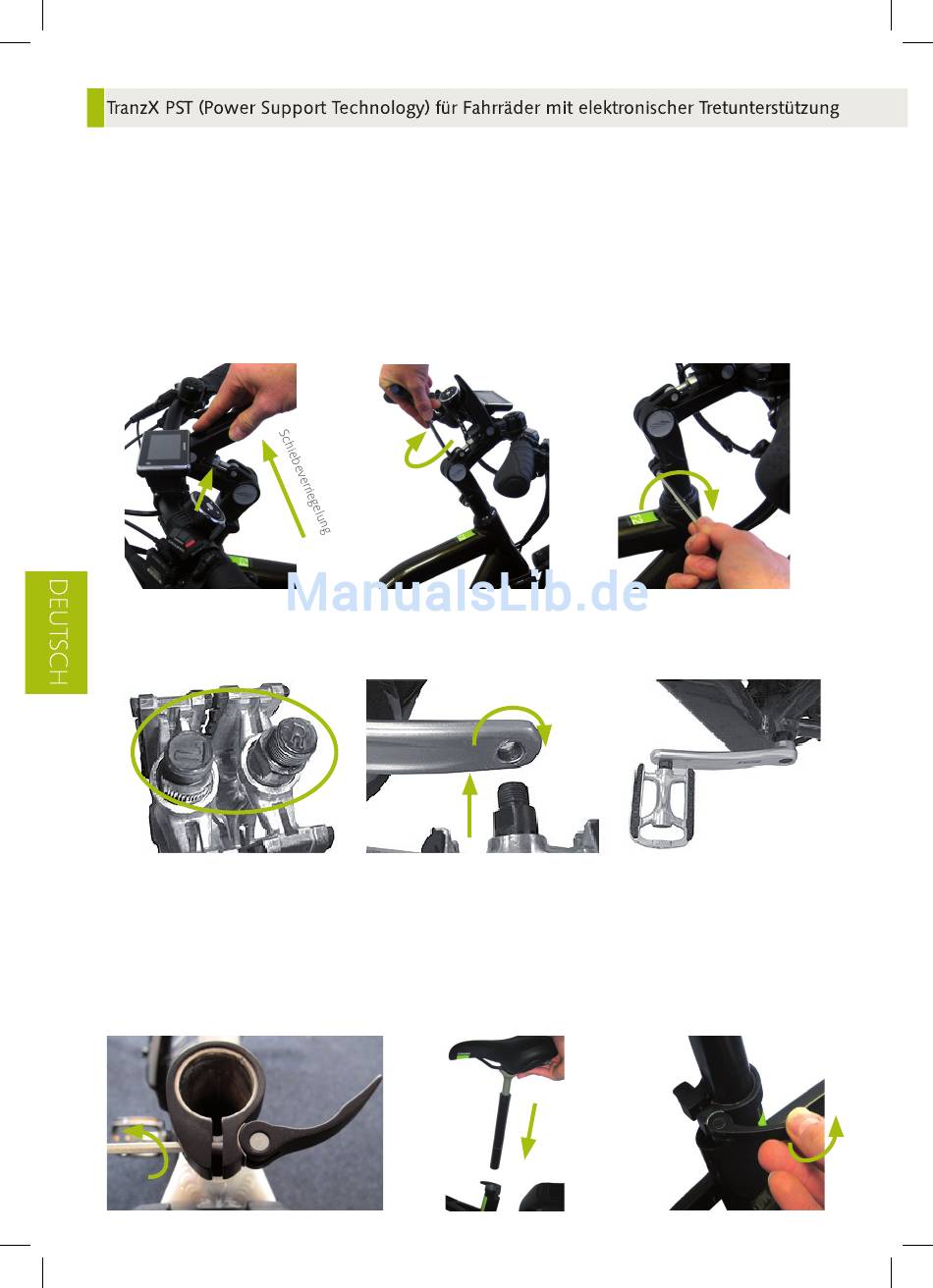

Lenker/Vorbaueinstellung mit Schnellverschluß
1. Drücken Sie den Knopf der Sicherheitsverriegelung, um den Lenkervorbau zu lockern und den
Lenkerwinkel einzustellen (Abb. 2a).
2. Ziehen Sie die Inbusschraube leicht an und stellen das Lenkungsspiel ein. (Abb. 2b).
3. Ziehen Sie die Inbusschraube an (Abb 2c) und schließen Sie die Sicherheitsverriegelung, um
den Vorbau wieder zu klemmen (Abb. 2a). Prüfen Sie den Vorbau und Lenker auf festen Sitz.
Ggf. lockern Sie die 2 Inbusschrauben am Vorbau (Abb. 2a) und ziehen die Schraube (14 mm)
leicht an. Fixieren Sie danach bitte wieder beide Inbusschrauben.
4. Bei anderer Vorbauvariante beachten Sie bitte die Montagehinweise in der beiliegenden
allgemeinen „Winora Group" Bedienungsanleitung.

Montage der Pedale

Passen Sie die linke Pedale (gekennzeichnet mit „L") durch Drehen der Pedalachse gegen den Uhr-
zeigersinn in die linke Öffnung ein. Bei der rechten Pedale („R") drehen Sie mit der Pedalachse im
Uhrzeigersinn (Abb. 3).

Einstellung von Sattel und Sitzposition

1. Bewegen Sie den Schnellspanner gegen den Uhrzeigersinn um die Schelle zu lösen (Abb. 4a).
2. Stellen Sie sicher, dass die Sattelstütze nicht zu weit aus dem Sitzrohr herausgezogen ist.
Minimal- bzw. Maximalmarkierung beachten (Abb. 4b).
3. Bewegen Sie den Schnellspanner im Uhrzeigersinn und legen Sie den Hebel um, um die
Sitzposition zu fixieren (Abb. 4c).
4. Prüfen Sie Sattel und Sattelstütze auf festen Sitz!
Abb. 4a
Abb. 2a
Abb. 3
Abb. 2b
Abb. 4b
Abb. 2c
Abb. 4c
