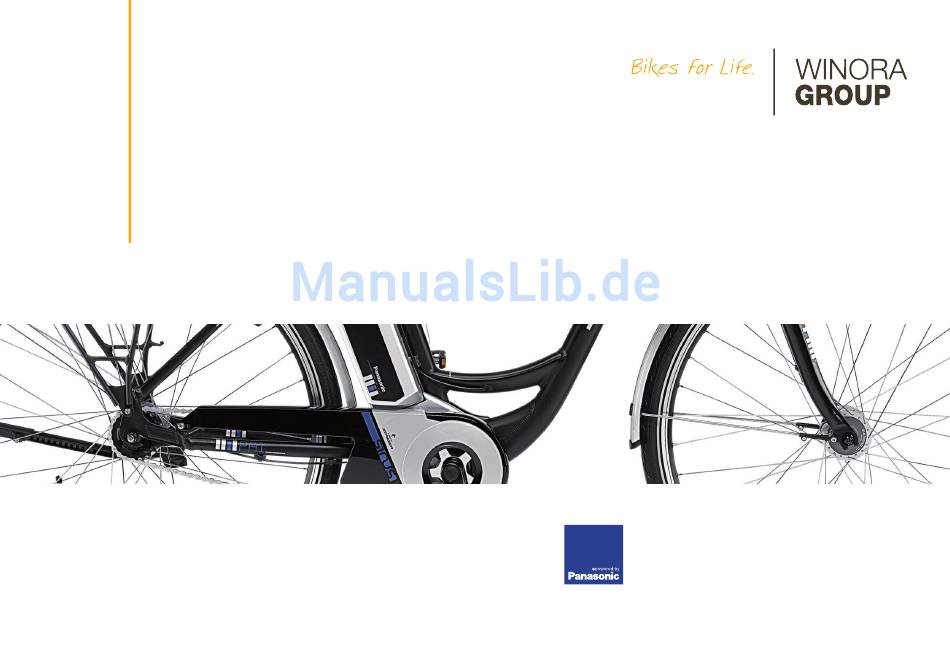

- Seite 1 Winora Group Pedelec System Manual Sinus-Pedelecs 2013 PA 1, PA 2, PA 3...
-
Seite 2: Inhaltsverzeichnis
1. VORWORT INHALT 1.1 Hinweise zu dieser Systembedienungsanleitung 1.2 Erste Schritte nach dem Kauf 2. LIEFERUMFANG 3. IHR PEDELEC 3.1 Spezifikationen Ihres Pedelecs 3.2 Systemkomponenten Ihres Pedelecs 4. BEDIENELEMENTE // FUNKTIONEN 4.1 Die LED Bedieneinheit (PA1 & PA2) 4.2 Die LCD Bedieneinheit (PA3) 4.2.1 Tachofunktion der LCD Bedieneinheit 4.2.2 Programmierung der LCD Bedieneinheit 4.3 Inbetriebnahme Ihres Pedelecs &... -
Seite 3: Vorwort
1. VORWORT Herzlichen Glückwunsch zum Kauf Ihres Sinus Pedelecs mit Panasonic-Antrieb und Rücktritt! Wir bedanken uns recht herzlich bei Ihnen für den Kauf unseres Sinus Pedelec (pedal electric cycle) mit Panasonic Antrieb und wünschen Ihnen viel Freude mit Ihrem neuen Pedelec. -
Seite 4: Hinweise Zu Dieser Systembedienungsanleitung
1. VORWORT 1.1 Hinweise zu dieser Systembedienungsanleitung Diese Systembedienungsanleitung bildet eine Einheit, zusammen mit dem „Winora Group Bike Manual“ und dem „Winora Group Pedelec/eBike Manual“. Allgemeine Informationen zum Umgang mit Ihrem Pedelec, sowie z.B. über Antriebe und Reichweiten finden Sie in dem „Winora Group eBike/Pedelec Manual“. -
Seite 5: Erste Schritte Nach Dem Kauf
1.2 Erste Schritte nach dem Kauf Im Falle eines Verlustes oder Diebstahls Ihres Pedelecs ist es enorm wichtig, dass Sie die Identifikationsmerkmale des Pedelecs ausreichend dokumentiert haben. Hierzu gehören eine Fotografie des Rades, sowie das Notieren der Rahmennummer! Die Schlüssel Zu Ihrem Pedelec wurden Ihnen 4 Schlüssel mitgelie- fert. -
Seite 6: Lieferumfang
2. LIEFERUMFANG Allgemeines eBike/Pedelec Manual Allgemeines Bike Manual System Manual Pedelec mit Akku ohne Pedale (Abb. ähnlich). - Seite 7 Pedale 4 Schlüssel Ladegerät Akku (montiert) Hinweis: Eine Hilfe zur Erstmontage Ihres Rades finden Sie in dem allgemeinen „Winora Group-Bike Manual“, im Abschnitt „Anpassen des Fahrrades an den Fahrer“ Lenker, Vorbau, Display (montiert) Abb. ähnlich...
-
Seite 8: Ihr Pedelec

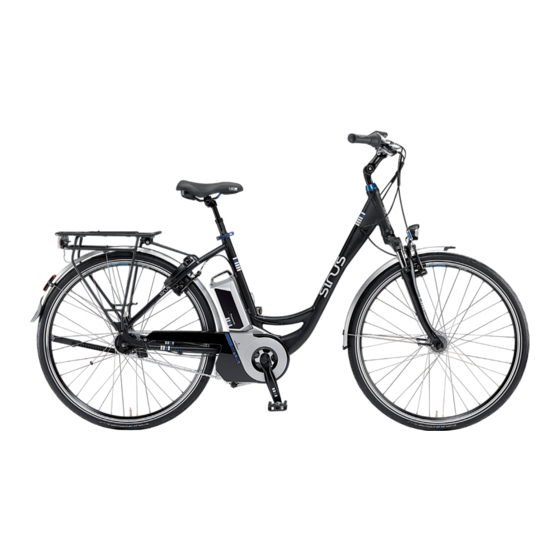

3. IHR PEDELEC LED (PA1 & PA2) oder LCD Display (PA3) Akku mit 475Wh (PA1) oder 550Wh (PA2 & PA3) externer Geschwindigkeitssensor am HR links Panasonic Mittelmotor mit Rücktritt (mit integrierten Trittfrequenz- & Kraftsensor) -
Seite 9: Spezifikationen Ihres Pedelecs
3.1 Spezifikationen Ihres Pedelecs RAHMENSPEZIFIKATIONEN RAHMEN Alu 6061Einrohr RAHMENFORMEN Einrohr 26“ & 28“ KURZSPEZIFIKATIONEN GABEL Suntour CR-8V - 50mm Federweg RST SS-A7T - 30mm Federweg SCHALTUNGSKOMPONENTE Shimano Nexus 7G Rücktritt Shimano Nexus 8G Rücktritt ÜBERSETZUNG V: 41 Zähne; H: 22 Zähne Shimano M422 Alu V-Brake V+H Magura HS11 hydr. -
Seite 10: Systemkomponenten Ihres Pedelecs
3. IHR PEDELEC 3.2 Systemkomponenten Ihres Pedelecs Motor LED Display LCD Display Hintergrundbeleuchtung Hintergrundbeleuchtung Power Mittelmotor mit integriertem Power (An/Aus) Knopf (An/Aus) Knopf Trittkraftsensor 3 Unterstützungsstufen 4 Unterstützungsstufen no assist/ 250W Nenndauerleistung Low / Mid / High eco/standard/high mit 0 / 120 / 200% 36 V Gleichstrommotor mit 50 / 120 / 200% zu- zusätzlicher Motorunterstützung... -
Seite 11: Speedsensor
Batterie Ladeggerät Speedsensor extern an linker Eingang (Stromnetz) Lithium-Ionen-Batterie Kettenstrebe montiert AC 220-240V; 50/60 Hz 195 W 13,2 Ah / 36V / 475 Wh misst Radumdrehungen Ausgang (Ladestrom) (PA1) pro Zeiteiheit und ermittelt DC 42V; 3,6/4,1 A 15,4 Ah / 36 V / 550 Wh darüber die Geschwindigkeit (PA2 und PA3) -
Seite 12: Bedienelemente // Funktionen
4. BEDIENELEMENTE // FUNKTIONEN 4.1 Die LED Bedieneinheit (PA1 und PA2) Anzeige der Unterstützungsstufe ASSIST UP Taste: Erhöhung der Unterstützungsstufe ASSIST DOWN Taste: Verringerung der Unterstützungsstufe POWER Taste: Ein- und Ausschalten des Systems Ladezustand des Akkus ca. 70-100% ca. 40-70% ca. -
Seite 13: Die Lcd Bedieneinheit (Pa3)
4.2 Die LCD Bedieneinheit (PA3) POWER Taste: LICHT Taste: Ein- und Ausschalten Ein- und Ausschalten des Systems der Hintergrundbeleuchtung Anzeige Hintergrundlicht: Ein/Aus ASSIST UP Taste: Erhöhung der Anzeige der aktuellen Unterstützungsstufe Geschwindigkeit Ladezustand des Akkus ASSIST DOWN Taste: Wert der gewählten Verringerung der Tachofunktion Unterstützungsstufe... -
Seite 14: Tachofunktion Der Lcd Bedieneinheit
4. BEDIENELEMENTE // FUNKTIONEN 4.2.1 Tachofunktion der LCD Bedieneinheit Durch wiederholtes kurzes Drücken der Mode-Taste schalten Sie sich nacheinander durch die verschiedenen Tachofunktionen TAGES-KM Ø KM/H MAX. KM/H GESAMT KM RESTREICHWEITE KAPAZITÄT Werte zurücksetzen Der Tageskilometerzähler (TAGES-KM), die Durchschnittsgeschwindigkeit (Ø KM/H) und die Maximalgeschwindigkeit (MAX-KM/H) lassen sich einzeln auf „0“... -
Seite 15: Programmierung Der Lcd Bedieneinheit
4.2.2 Programmierung der LCD Bedieneinheit Ab Werk sind alle Grundeinstellungen Ihres Pedelecs programmiert. Bei Reifenwechsel (unterschiedlicher Umfang) können Sie den genauen Reifenumfang neu programmieren. Ergänzend sind ebenfalls der Kontrast des LCD-Displays, die Geschwindigkeitseinheiten, die Gesamtkilometer und die Sprache umprogrammierbar. Zur Veranschaulichung siehe Diagramm:... -
Seite 16: Inbetriebnahme Ihres Pedelecs & Unterstützungsmodi
4. BEDIENELEMENTE // FUNKTIONEN 4.3 Unterstützungsmodi Ihres Pedelecs Schalten Sie Ihr Peelec mit der „Power“ Taste ein. Ihr Sinus Pedelec ist nun fahrfertig! Das Panasonic Antriebssystem arbeitet in 3 Unterstützungsmodi. Die Unterstützung des Antriebssystemes erfolgt sofort bei Beginn des Pedalierens. Die Unterstützung stoppt unverzüglich nach Stillstand der Pedale. -
Seite 17: Der Akku // Das Ladegerät
3 Monate eine Erhaltungsladung durch! Geben Sie das Sinus-Pedelec ausschließlich zu einem autorisierten Fachhändler zwecks Service oder Reparatur. Hinweis: Bitte beachten Sie zusätzlich die Hinweise im Kap. 8 des „Winora Group eBike/Pedelec Manual“ („Hinweise zum richtigen Umgang mit dem Akku“). -
Seite 18: Kompatibilität Des Pedelec- Akkus
5. DER AKKU // DAS LADEGERÄT 5.2 Kompatibilität des Pedelec- Akkus Die Antriebskomponenten der 36V System 25V System 36V Antriebssysteme und die Akkuaufnahme des 25V Antriebsystems sind Ladegerät nicht kompatibel. Der Akku ist durch eine unter- schiedliche Positionierung der „Akkunase“ gegen ein Vertau- schen gesichert. -
Seite 19: Handhabung & Technische Daten
5.3 Handhabung & technische Daten Handhabung der Technische Daten Panasonic Akkus des Akkus 3,9 kg/4,6 kg BETRIEBSTEMPERATUR -5°C bis +50°C GEWICHT SPANNUNG Bei zu hoher bzw. zu niedriger Betriebstemperatur vermindert sich die Kapazität (Reichweite) Ihres Akkus erheblich oder 13,2 Ah/15,4 Ah NENNLADUNG Ihr Pedelec unterstützt Sie im Extremfall nicht mehr. -
Seite 20: Akku Einsetzen
5. DER AKKU // DAS LADEGERÄT 5.4 Akku einsetzen Beim Einsetzen achten Sie bitte auf saubere und unbeschädigte Kontakte am Akku und an der Akkuhalterung. Setzen Sie den Akku von oben schräg in die Akkuhalterung ein (Abb. 1-3). Die Akkuladezustandsanzeige muss sich in Fahrtrichtung links befinden. Schwenken Sie den Akku nach oben, bis dieser im Schloss einrastet. -
Seite 21: Akku Entnehmen
5.5 Akku entnehmen Halten Sie den Akku fest und drehen Sie den Schlüssel gleichzeitig um 90° entgegen dem Uhrzeigersinn (Bild 1). Schwenken Sie den Akku vorsichtig um ca. 45° zu sich heran (Bild 2). Den Akku schräg nach oben entnehmen (Bild 3). Danach drehen Sie den Schlüssel bitte um 90°... -
Seite 22: Aufladen Des Akkus Und Schlafmodus
5. DER AKKU // DAS LADEGERÄT 5.6 Aufladen des Akkus und Schlafmodus Bitte verwenden Sie immer das mitgelieferte Schlafmodus Original Panasonic Ladegerät. Bei Gebrauch eines anderen Ladegerätes, erlischt Ihre Der Akku Ihres Sinus Pe- Garantie! delecs wird im „Schlaf- modus“ ausgliefert. Vor Stellen Sie den Akku in die Akku-Halterung der ersten Fahrt muss des Ladegerätes (Abb. -
Seite 23: Die Reichweite
5.7 Die Reichweite Die hier genannten Reichweiten sind Anhaltswerte und sind abhängig vom Wind, Fahrverhalten (Bremsen, Anfahren, Schaltverhalten), Außentemperatur, Reifendruck, Fahrer(in)gewicht, Gepäck, Topographie (Berge usw…), der Akkukapazität sowie eingestelltem Unterstützungsmodi. Bei optimaler Nutzung sind höhere Reichweiten zu erzielen. Bei Fahrten unter 0°C, bei steilen Bergauffahrten und Ähnlichem sind entsprechend geringere Reichweiten möglich. -
Seite 24: Fehler - Ursachen & Abhilfen
6. FEHLER - URSACHEN & ABHILFEN 6.1 FAQs Kann der Motor überhitzen? Ja, der Motor des Pedelecs kann bei sehr steilen Hügeln und bei schwerer Beladung überhitzen. In diesem Fall schaltet er sich durch einen integrierten Hitzesensor völlig selbstständig ab. Der Motor unterstützt Sie wieder, sobald er abgekühlt ist. -
Seite 25: Fehlersuche Und -Behebung
6.2 Fehlersuche und -behebung Symptom Prüfen Lösung Das Ladegerät wird während dem Normales Verhalten des Ladege- Ladevorgang warm. rätes. Akku und/oder Ladegerät werden heiß (Bedenken, dass sich Akku und/oder Ladegerät entzünden Wir das Ladesgerät zu heiß, so dass Sofort Nutzung einstellen und Händ- können) man es nicht mehr berühren kann? ler kontaktieren. - Seite 26 Symptom Prüfen Lösung Ist der Akku vollständig Bitte den Akku erneut in die eingerastet? Halterung einrasten. Beim Drücken der „Push“-Taste am Akku leuchtet die zweite und vierte Die LED Anzeigen am Display leuch- Bitte laden sie den Akku. LED auf. Die Sicherheitsvorrichtung ten beim Einschalten des Systems des Akkus ist aktiv.
- Seite 27 Symptom Prüfen Lösung Steckkontakte auf Verschmutzung und Beschädigung prüfen, Akku auf Ggf. Kontakte des Akkus reinigen. richtigen Sitz prüfen. Ist der Akku vollständig geladen? Die LEDs für den Akkuladezustand Überprüfung der verbleibenden Laden Sie ggf. den Akku auf. leuchten nicht auf. Akkukapazität! Beim Pedalieren wird die Taste für Kontaktieren Sie bitte Ihren Fach-...
-
Seite 28: Häufige Fehler - Schnelle Abhilfe
6. FEHLER - URSACHEN & ABHILFEN 6.3 Häufige Fehler - schnelle Abhilfe Einstellung des Geschwindigkeitssensor Bei den Sinus-Panasonic Pedelecs ist ein externer Geschwindigkeitssensor an der linken Kettenstrebe verbaut. Bei nicht ordnungsgemäßer Montage (verrutschter Magnet, lockerer Sensor) funktioniert Ihr Pedelec nicht ordnungsgemäß und es wird ein Fehler an der Bedienkonsole angezeigt. Fehleranzeige bei LCD und LED-Display: blinkende Unterstützungsmodi Anzeige „E2“... - Seite 29 Kalibrierung Beim Einschalten Ihres Pedelecs kalibriert sich das Panasonic Antriebssystem automatisch. Bitte schalten Sie das Antriebssystem nicht ein oder aus während Sie in die Pedale treten. Funktionsstörungen können die Folge sein. Funktionsweise der Kalibrierung Nach dem Einschalten des Panasonic Antriebssystem führt dieses einen Selbsttest durch. Dabei wird das Tretlagerdrehmoment ermittelt und auf Startwert Null zurückgesetzt.
-
Seite 30: Gewährleistung // Garantie
7. GEWÄHRLEISTUNG // GARANTIE 5 Jahre Garantie für Rahmen. 2 Jahre Gewährleistung für alle weiteren Bauteile des Pedelecs. Innerhalb der Gewährleistung werden Ihnen 2 Jahre Gewährleistung (Akku) 500 Vollladezyklen oder 70% Restkapazität garantiert. Der Akku unterliegt aufgrund von Lade- und Entladezyklen und des Alterungs- prozesses einem natürlichen Verschleiß. -
Seite 31: Konformitätserklärung
EG – Konformitätserklärung EC – Declaration of Conformity Hersteller / manufacturer: Winora-Staiger GmbH Max-Planck-Straße 4-8 97526 Sennfeld – Germany Telefon: +49 (0) 9721 6594-0 Sennfeld, September 2012 Allgemeine Bezeichnung des Produkts / Typenbezeichnungen / PA 1, PA 2, PA 3 generell designation of the product: Sinus Pedelec type designations:... - Seite 32 WINORA GROUP | Winora-Staiger GmbH | Max-Planck-Straße 4-8 | 97526 Sennfeld (Germany) +49 (0) 9721 6501-0 | +49 (0) 9721 6501-45 | info@winora-group.de | www.winora-group.de...
