3 Verbindungsleitung und Anschlüsse
3.1 Videoleitung
Mit der Tastatur DCK läßt sich eine große Bandbreite an Produkten bedienen. Auf Tastaturebene
muß deshalb die Anlagengestaltung vorgenommen werden, damit die verbundenen Einrichtungen
fehlerfrei miteinander kommunizieren.
Unter " Videoleitung " versteht man den Kommunikationskanal, der für die Steuerung der
Videoeinrichtung bestimmt ist.
3.2 RS485 und Anlagentypen
Die Kommunikationskanäle RS485 sind 2-adrige Leitungen, deren Länge zwischen zwei Enden
1.200 m beträgt.
Der Abschluß der Leitungen RS485 verhindert die Reflektierung des Signals entlang des Kabels und
muß in jede Einrichtung eingefügt werden, die am Ende der Verbindung anliegt.
Da sich die Anlagenarten unterscheiden, divergiert auch die Art des Leitungsabschlusses.
In den nachstehenden Darstellungen werden die abzuschließenden Einrichtungen mit dem Symbol #
bezeichnet.
Diese sind allgemeine Darstellungen, die sich nicht umbedingt auf die Tastatur DCK beziehen.

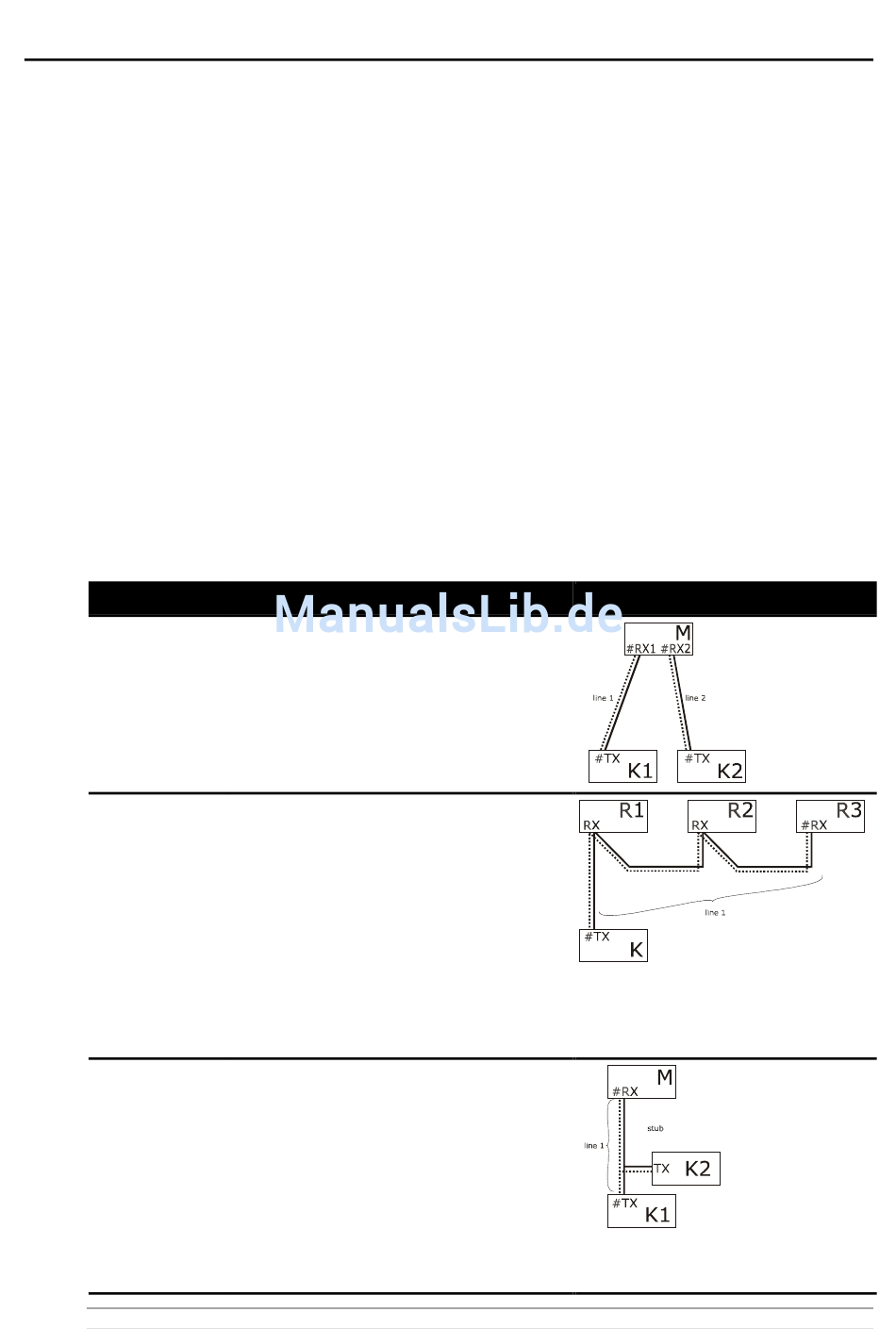

Konfiguration
Stern /
Einzelleitungen
Backbone
Leitung mit
Stubs
Beschreibung
Für jede Verbindung zwischen zwei
Einrichtungen ist eine eigene
Kommunikationsleitung mit maximal 1.200
m Länge vorgesehen.
Alle Einrichtungen müssen mit einem
Abschluß versehen werden, weil jedes
Gerät an ein Leitungsende angesch. ist.
Es wird eine Einzelleitung benutzt, die
Sender können dort beliebig positioniert
werden. Die beiden Leitungsenden (im
Beispiel die Tastatur K und der Empfänger
R3) sind mit Abschluß versehen; die
anderen Einrichtungen (R1 und R2) nicht.
Die Höchstlänge der Leitung beträgt
1.200m.
Gemäß den Spezifikationen des Standards
RS485 können mindestens 32
Einrichtungen an derselben Leitung
angeschlossen werden.
Von der Leitung RS485 kann parallel eine
gewisse Anzahl von "Stubs" für den
Anschluß weiterer Einrichtungen
abgezweigt werden. "Stubs" müssen, weil
sie keine Leistungsenden darstellen, nicht
abgeschlossen werden. Sie müssen sehr
viel kürzer sein (in der Größen-ordnung
von zwei Metern). Gemäß den
Spezifikationen des Standards RS485
können mindestens 32 Einrichtungen an
derselben Leitung angeschlossen werden.
Beispiel
S. 7
DCK 4502
