Konfiguration
Einrichtungen
hintereinander
geschaltet
Misch-
konfiguration
3.3 Standard-Anschlußkabel
Die Verbindung zwischen der Tastatur DCK und den einzelnen gesteuerten Einrichtungen wird
ausschließlich über den seriellen Kanal RS485 hergestellt.
Wenn die gesteuerte Einrichtung diesen Kanal nicht besitzt, muß zwischen Tastatur und dieser
Einrichtung ein Signalwandler eingefügt werden (zum Beispiel RS485-RS232 oder RS485-Current
Loop).
Die Verbindung mit den Videotec-Produkten der neuen Generation (Videoumschalter SM42A,
SM82A, Videomatrix SW328, SM84A, SM164A etc.) kann direkt über ein 1,5 m langes serielles
Telefonkabel hergestellt werden, das im Lieferumfang enthalten ist.
Ein Paar Telefonkabel und ein Paar Abzweigkästen RJjack gestatten die Überbrückung von
Distanzen bis zu 1200 m, wenn man den folgenden Anschlußplan zugrundelegt:

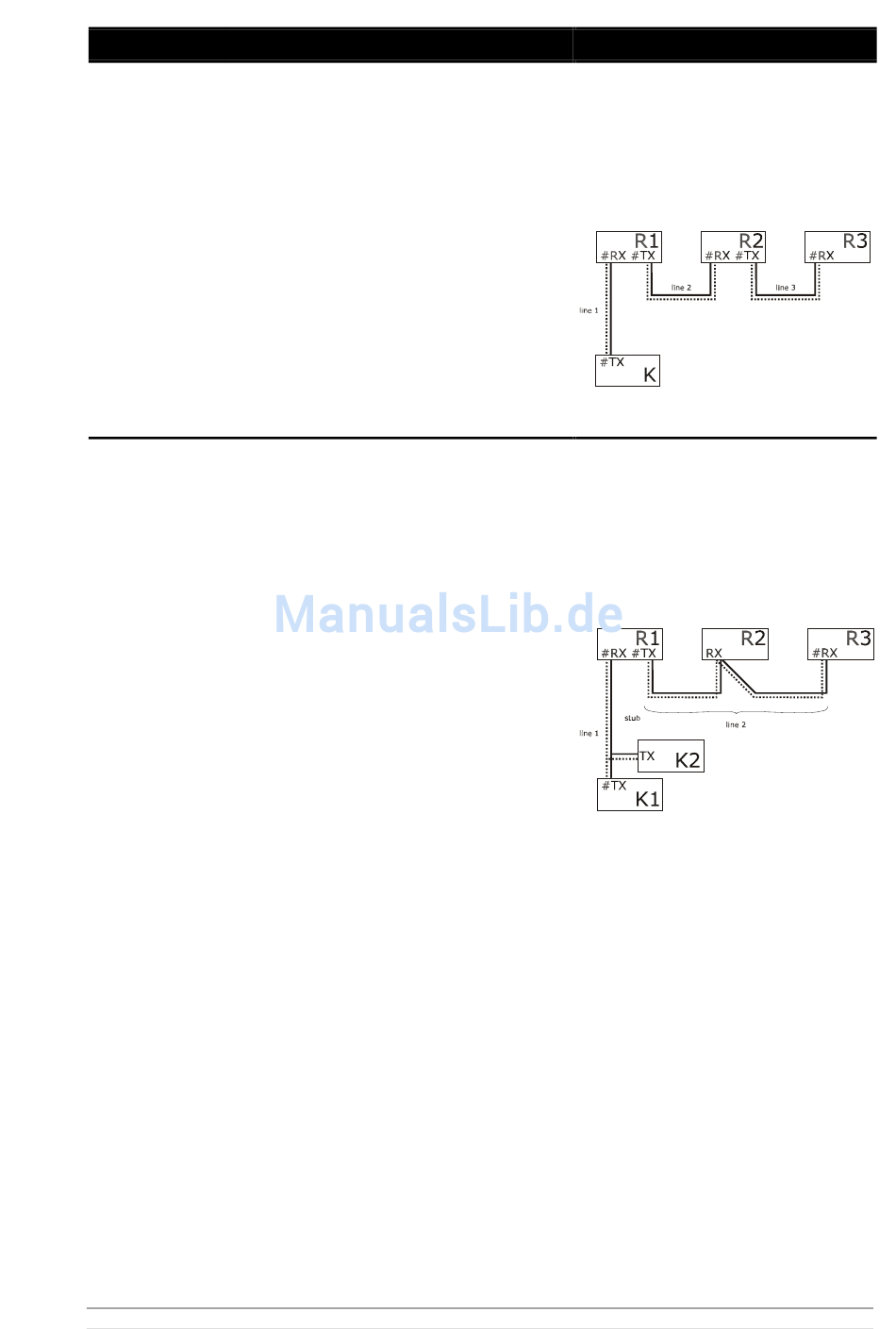

Beschreibung
Die Einrichtungen werden paarweise mit
Einzelleitungen angeschlossen, die an den
Enden mit Abschluß versehen werden
müssen. Diese Art der Konfiguration ist nur
mit Einrichtungen möglich, die jeweils
einen getrennten Kanal am Eingang
(Empfangen) und am Ausgang (Senden)
haben, wie die Empfänger Videotec
DTRX1 und DTRX3.
Das aufgenommene Signal wird
"gesäubert" zur nächsten Einrichtung
geleitet. Wenn eine Einrichtung ausfällt,
wird gleichzeitig die Verbindung zu den
darauffolgenden Einrichtungen gekappt.
Die maximale Gesamtlänge entspricht der
Anzahl der Leitungen multipliziert mit den
1.200 m jeder Teilstrecke.
Es lassen sich gemischte Konfigurationen
schaffen, bei denen jedoch immer die
vorstehend beschriebenen Grenzen zu
berücksichtigen sind:
•
Jede Leitung kann höchstens 1.200 m
lang sein
•
Jede Leitung muß an den Enden
abgeschlossen werden
•
Die Stubs müssen sehr kurz sein
(max. 2 m)
Beispiel
S. 8
DCK 4502
