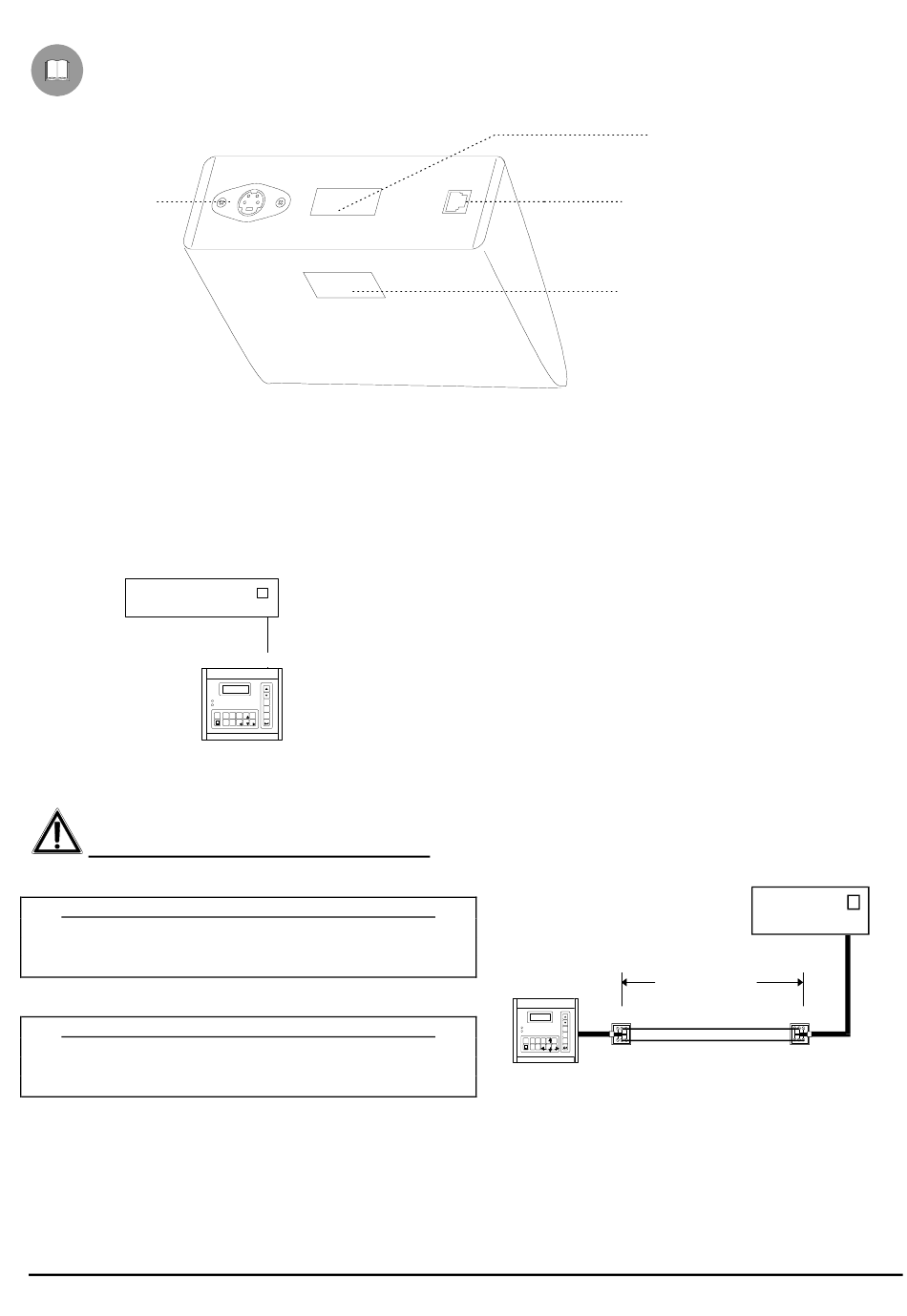

Buchsen und Anschlüsse
Die Tastatur KEYPLUS ist mit einer Buchse RJ11, die auf der Rückseite des Gehäuses sich befindet, und Mini
Din 4 polen:
Mini Din 4 Polen
Die Datenübertragung nach der Matrix wird gleichzeitig in RS232 und in Current Loop duchgeführt.
Der Empfangsmodus kann während der Konfiguration der Tastatur eingestellt werden.
Vergewissern Sie sich, daß die in der Matrix eingebauten Auswahldrähtbrücken richtig positioniert sind: Beziehen Sie
sich auf das dazugehörige Konfigurationshandbuch.
Die Tastatur KEYPLUS kann mit der Video-Matrix SW164OSM mittels eines von dem Hersteller gelieferten Kabels
direkt verbunden werden, um die Leistungsfähigkeiten der Anlage zu prüfen:
SW164OSM
Bei Anwendung von Doppelschnüren verbinden Sie die Einheiten durch die
Anschlußdosen RJ gemäß den nachfolgenden Tabellen:
KEYPLUS-Matrix SW164OSM-Anschluß
Current Loop-Anschlußplan: max 1500 m
KEYPLUS
TX CL gelb ------------- schwarz
GND CL rot -------------- grün
RX CL weiß --------- blau
RS232-Anschlußplan: max 15 m
KEYPLUS
TX RS232
GND RS232 grün -------- rot
RX RS232
SW16/4
KEYPLUS KEYPLUS
COM FAULT
M/A
ALARM
PROG
1 2 3 4 5
- / - - CLEAR
ENTER
6 7 8 9 0
SW164OSM
SW164OSM
schwarz -------- gelb RX RS232
GND RS232
blau --- weiß TX RS232
RX CL
GND CL
TX CL
KEYPLUS
KEYPLUS
COM FAULT
ALARM
1
- / - -
6
Seite 8
Produkt-code
Buchse RJ11 (Matrix-
Kanal)
Serie-Nr.
von dem Hersteller gelieferten
max 1500 m
Current Loop
M/A
PROG
2 3 4 5
C LEAR
ENTER
7 8 9 0
SW164OSM
SW16/4
