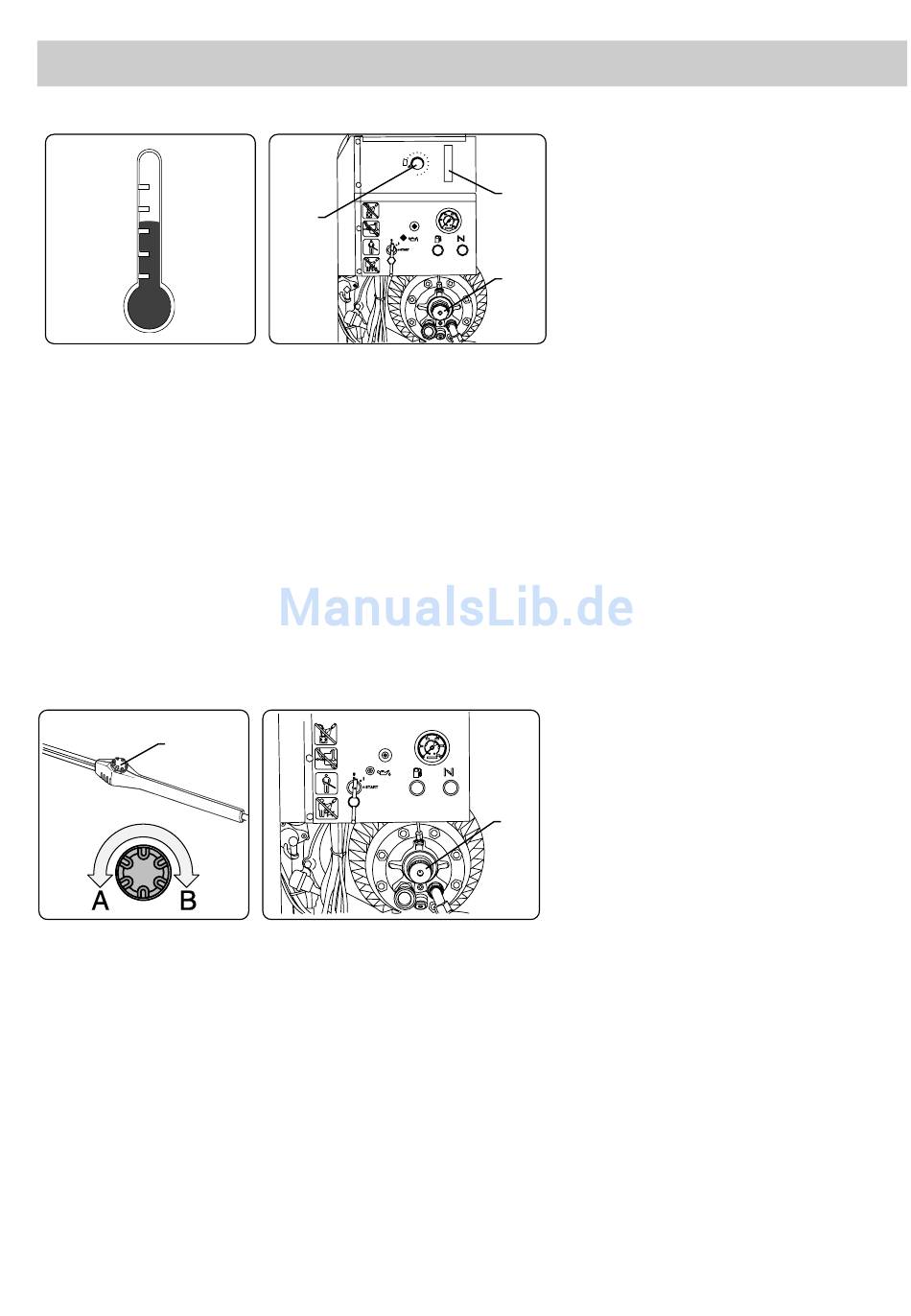

3.4 Temperaturregelung
Die gewünschte Was ser te m pe ra tur durch Einstellung des Temperaturreglers (16) wählen.
Leuchtdioden an der Temperaturanzeige (17) zeigen die aktuelle Temperatur des Ablaß was sers an.
Kaltwasserbetrieb:
Heißwasserbetrieb:
Dampfbetrieb:
WICHTIG: Bei der Einstellung auf Tem pe ra tu ren über 95°C muß der Was ser men gen reg ler (22) ganz ein-
gedreht werden (in Uhrzeigerrichtung), wonach der Temperaturregler (16) auf die gewünsch te Tem pe ra tur,
95-150°C, eingestellt werden kann.
3.5 Sprührohr, Druck-/Was ser men gen re ge lung
27
Hochdruckbetrieb
Der max. Arbeitsdruck des Gerätes wird erreicht, wenn der Druckregler (27) völlig geschlossen ist (B) und
der Wassermengenregler (22) ganz her aus ge dreht ist (in Richtung des Pfeils). In dieser Position wird nur
die Hochdruckdüse ver wen det - Hoch druck be trieb. Die Wassermenge ist stufenlos regulierbar zwischen
min. und max. Leistung.
Mit geschlossener Spritzpistole, den Wassermengenregler (22) völlig eindrehen (in entgegengesetzter
Rich tung des Pfeils). Dies entspricht einem Betriebsdruck von 30 bar und einer Wassermenge von ca.
8 l/min. Wird eine größere Wassermenge gewünscht, den Regler in Richtung des Pfeils drehen, bis die
ge wünsch te Änderung erreicht worden ist. 1 Umdrehung ergibt eine Drucksteigerung von ca. 40 bar.
Niederdruckbetrieb
Wird ein ganz reduzierter Druck ge wünscht, muß der Druckregler völlig geöffnet werden (A). Der Dü sen -
druck wird dann ca. 5 bar sein. In dieser Position werden beide Sprührohre ver wen det - Nie der druck b-
e trieb.
26
30
16
Nach dem Start vor gang ist das Gerät unmittelbar für Kaltwasserbetrieb bereit.
Den Tem pe ra tur reg ler (16) auf die gewünschte Tem pe ra tur, 30-95°C, einstellen.
Den Was ser men gen reg ler (22) ganz ein dre hen (in Uhrzeigerrichtung), und den
Tem pe ra tur reg ler (16) auf die ge wünsch te Temperatur, 95-150°C, einstellen.
Achtung: Die Höchsttemperatur von 150°C wird nur durch Ein stel lung des Druck-
reg lers am Sprührohr (27) auf Hoch druck (in Uhr zei ger rich tung bis An schlag
dre hen) er reicht.
300
150
60
50
70
40
80
130
265
90
230
110
100
110
195
90
120
160
70
130
140
150
˚C
125
50
˚F
˚C
TEMP
17
Kaltwasserbetrieb
Heißwasserbetrieb
Dampfbetrieb
22
Druckregler drehen:
In Uhrzeigerrichtung (B): Hochdruck
Gegen die Uhrzeigerrichtung (A): Nie-
der druck
22
Das Sprührohr ist mit 2 Düsen ver se hen,
einer Hochdruck- und einer Niederdruck-
düse
Bedienungsanleitung
D
0 - 50° C
50 - 95° C
95 - 150° C
