3. Netzgerät
Das Universal-Netzgerät N 149 A (gehört zum Lie-
ferumfang) kann in folgenden Ausführungsformen ge-
liefert werden:
N N N N N 149
149 A A A A A Euro
149
149
149
Euro
Euro
Euro ................. sw ............................. Best.-Nr. 08447
Euro
N N N N N 149
149
149
149
149 A A A A A US
US
US ...................... sw ............................. Best.-Nr. 08446
US
US
N N N N N 149
149
149 A A A A A UK
149
149
UK
UK
UK ..................... sw ............................. Best.-Nr. 08448
UK
Die unterschiedlichen Versionen der Netzgeräte un-
terscheiden sich lediglich durch ihre Netzkabel.
Das Vintage-Netzgerät N 149 V kann in folgenden
Ausführungsformen geliefert werden:
N N N N N 149
149
149
149 V V V V V Euro
Euro
Euro ....................................... Best.-Nr. 12253.00101
Euro
149
Euro
N N N N N 149
149
149
149
149 V V V V V US
US ............................................ Best.-Nr. 12253.00201
US
US
US
N N N N N 149
149
149
149
149 V V V V V UK
UK
UK
UK
UK ........................................... Best.-Nr. 12253.00301
Die unterschiedlichen Versionen der Netzgeräte un-
terscheiden sich lediglich durch ihre Netzkabel.
3.1 Betrieb an unsymmetrischen Eingängen
Das Netzgerät hat einen symmetrischen Ausgang.
Die Zuordnung der Mikrophonanschlüsse entspricht
DIN 45 599, Kennzeichen "I" bzw. IEC 268-12 (pin.
conn. 130-x-IEC 02):
Pin 1: 0 V, Masse
Pin 2: Modulation (+ Phase)
Pin 3: Modulation (– Phase)
Pin 2 ist also die "heiße Phase", und Pin 3 muß für
unsymmetrische Eingänge an Masse gelegt werden
(siehe Abbildung 1).
3. Power Supply Unit
The N 149 A (included in the supply schedule) pow-
er supply unit is available in the following versions:
N N N N N 149
149
149
149
149 A A A A A Euro
Euro ................. blk .............................. Cat. No. 08447
Euro
Euro
Euro
N N N N N 149
149 A A A A A US
149
149
149
US
US
US ...................... blk .............................. Cat. No. 08446
US
N N N N N 149
149
149 A A A A A UK
149
149
UK ..................... blk .............................. Cat. No. 08448
UK
UK
UK
The three available versions of the N 149 A just dif-
fer in their enclosed mains power cable.
The N 149 V vintage power supply unit is available
in the following versions:
N N N N N 149
149
149 V V V V V Euro
149
Euro
Euro ........................................ Cat. No. 12253.00101
Euro
149
Euro
N N N N N 149
149 V V V V V US
149
149
149
US
US
US
US ............................................. Cat. No. 12253.00201
N N N N N 149
149
149
149
149 V V V V V UK
UK ............................................ Cat. No. 12253.00301
UK
UK
UK
The three available versions of the N 149 V just dif-
fer in their enclosed mains power cable.
3.1 Operation with Unbalanced Inputs
At the power supply unit, the audio signal is available
at a balanced XLR-3 output. The pin assignment cor-
responds to DIN 45 599, part "I" and IEC 268-12
(pin. conn. 130-x-IEC 02), respectively:
Pin 1: 0 V, ground
Pin 2: audio signal (+ phase)
Pin 3: audio signal (– phase)
So pin 2 is the "hot phase", pin 3 must be connect-
ed to ground when used with unbalanced inputs (see
figure 1).

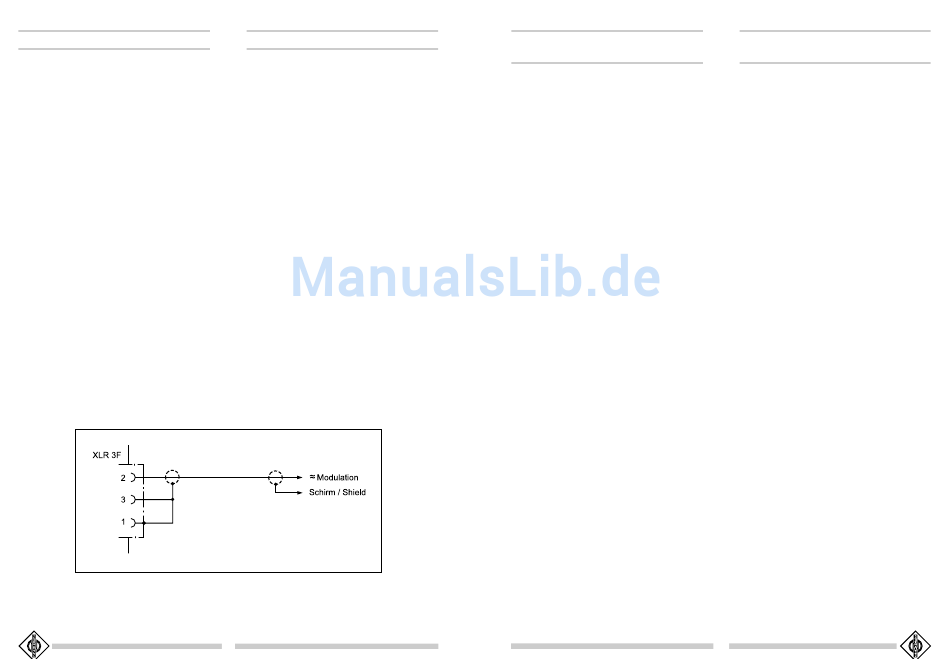

Abb. 1 / Fig. 1
8
4. Technische Daten
M 149 Tube
Akustische Arbeitsweise ............................ Druckgradienten-
empfänger
Richtcharakteristik ................................... Kugel/breite Niere/
Niere/Hyperniere/Acht
und je eine Zwischenposition
Übertragungsbereich ....................................... 20 Hz...20 kHz
1) ..............................
Feldübertragungsfaktor
34/47/62 mV/Pa
Nennimpedanz ............................................................... 50 Ohm
Nennlastimpedanz .................................................. 1000 Ohm
Ersatzgeräuschpegel
CCIR 468-3 ........................................................... 28/25/23 dB
Ersatzgeräuschpegel
DIN/IEC 651 .................................................. 16/13/11 dB-A
Geräuschpegelabstand
CCIR 468-3 ........................................................... 66/69/71 dB
Geräuschpegelabstand
DIN/IEC 651 ........................................................ 78/81/83 dB
3)
Grenzschalldruckpegel (Röhrencharakteristik)
für k < 0,5 % ....................................................................... 120 dB
für k < 5 % ........................................................................... 136 dB
Dynamikumfang des Verstärkers (Niere)
3)
DIN/IEC 651
für k < 0,5 % ....................................................................... 101 dB
für k < 5 % ........................................................................... 121 dB
Max. Ausgangsspannung dabei ................................ 18 dBu
Stromversorgung ................................... Netzgerät N 149 A
Erforderliche Steckverbinder:
Mikrophon .................................. Binder 8-pol. (DIN 45326)
Netzgerät ............................................................................. XLR 3 F
Gewicht .............................................................................. ca. 730 g
Abmessungen ..................................... Ø 70 mm x 201 mm
1 Pa = 10 µbar
0 dB = 20 µPa
1)
bei 1 kHz an 1 kOhm Nennabschlußimpedanz. 1 Pa = 94 dB SPL.
2)
Richtcharakteristiken: Kugel/Niere/Acht
3)
Klirrfaktor des Mikrophonverstärkers bei einer Eingangsspannung, die der
von der Kapsel beim entsprechenden Schalldruck abgegebenen Spannung
entspricht.
4. M 149 Tube Technical
Specifications
Acoustic operating principle ................. pressure gradient
Polar pattern .............................. Omni/wide-angle cardioid/
cardioid/hyper-cardioid/
figure-8 and 4 additional
intermediate patterns
Frequency response ........................................ 20 Hz...20 kHz
2)
1) .................................................................
Sensitivity
34/47/62 mV/Pa
Nominal impedance ................................................... 50 ohms
Nominal load impedance .................................... 1000 ohms
Equivalent SPL
2)
CCIR 468-3 ........................................................... 28/25/23 dB
Equivalent SPL
2)
DIN/IEC 651 .................................................. 16/13/11 dB-A
S/N ratio
2)
CCIR 468-3 ........................................................... 66/69/71 dB
S/N ratio
2)
DIN/IEC 651 ........................................................ 78/81/83 dB
3)
Max. SPL (tube characteristic)
for THD < 0.5 % .............................................................. 120 dB
for THD < 5 % .................................................................. 136 dB
Dynamic range of the amplifier (cardioid)
3)
DIN/IEC 651
IEC A-weighted for THD < 0.5 % ......................... 101 dB
IEC A-weighted for THD < 5 % .............................. 121 dB
Max. output voltage ........................................................ 18 dBu
Power supply ................................................................... N 149 A
Required connectors:
Microphone ................................ Binder 8-pin (DIN 45326)
Power supply unit ........................................................... XLR 3F
Weight ...................................................................... approx. 730 g
Dimensions .......................................... Ø 70 mm x 201 mm
1 Pa = 10 µbar
1)
at 1 kHz and 1 kohm nominal terminating impedance. 1 Pa = 94 dB SPL.
2)
Polar patterns: omni/cardioid/figure-8
3)
THD of the microphone amplifier at an input voltage which is equivalent
to the capsule output voltage at the specified SPL.
