Einleitung geschlossen wird. Das D-01 ist gegen Überspan- nung geschützt und verträgt kurzzeitig bis +55 V.) In dieser Anleitung fi nden Sie alle wichtigen Infor- • Reparatur- und Servicearbeiten dürfen nur von mationen für den Betrieb und die Pfl ege des von erfahrenem und autorisiertem Fachpersonal Ihnen erworbenen Mikrophons.
Seite 3
Dadurch ist sichergestellt, dass der Das Ergebnis sind sehr fl ache, ausgeglichene Fre- gesamte Dynamikumfang der Kapselsignale in quenzgänge für alle 15 im Mikrophon D-01 wähl- die digitale Ebene überführt wird. Mit der inte- baren Richtcharakteristiken. grierten digitalen Signalverarbeitung bietet das Im oberen Formantbereich ab 3 kHz ist die Kapsel Mikrophon außerdem Funktionen, die bisher nur...
Software auch bestehenden Kunden sind. Wird das Digitale Mikrophon-Interface von zur Verfügung stehen. Zu Details des Updates le- Neumann verwendet, sollten die angeschlossenen sen Sie bitte die RCS-Anleitung. Mikrophone immer im Synchronmode (Mode 2) betrieben werden, unabhängig davon, ob in der Außerbetriebnahme und Aufbewahrung...
0 dBFS ..........138 dBSPL (signalabhängig) Dynamikumfang .........130 dB Threshold ........Off : 0 dBFS fest On: –15 dBFS...0 dBFS, A/D-Wandlung ......Neumann-Verfahren in 1 dB-Stufen (patentiert), 28 Bit Mute ..............On/Off interne Wortbreite Phase (Polarität) ......... 0, 180° Digitale Signalverarbeitung ..Fixpoint, variable Anzeige ......LED 1 (rot), LED 2 (blau),...
Seite 6
Mikrophonneigevorrichtung MNV 87 ....ni ....Best.-Nr. 006804 * Ausführliche Beschreibungen und weitere Artikel fi nden Sie Stativgelenke, weitere mechanische Adapter in unserem Zubehörkatalog oder unter www.neumann.com DS 120 .....sw ....Best.-Nr. 007343 SG 1 ......sw ....Best.-Nr. 008445 Schaumstoff windschutz WS 47 .......sw ....
Seite 7
Fehlercheckliste* ▶ ▶ Fehler Mögliche Ursachen Abhilfe Keine Speisespannung fehlt Überprüfen Sie das Speisegerät und ggf. die Funktion / zugehörigen Software-Einstellungen Keine Signal- (RCS -> System -> MicPWR). übertragung Das Mikrophon ist nicht mit Verwenden Sie einen AES 42–Eingang. einem AES 42-Eingang verbunden Das Mikrophon ist nicht mit dem Überprüfen Sie den Signalweg.

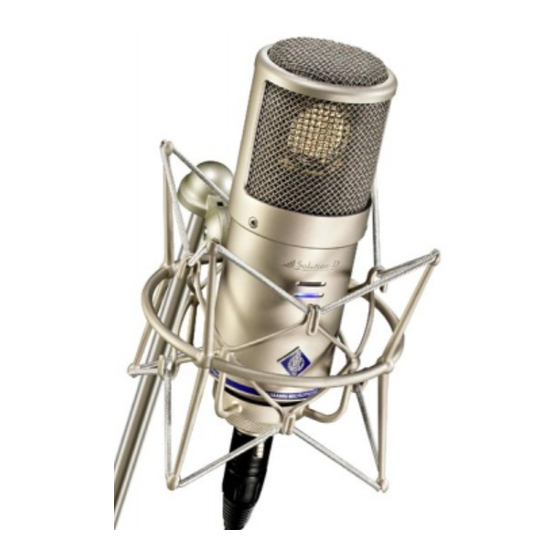

• Short description of the AES 42 standard Additional information concerning the digital mi- The D-01 is a studio condenser microphone with a digital output that complies with the internation- crophone interface can be found on the website: www.aes.org/standards “AES 42-2006: AES stan- al standard AES 42.
Seite 9
Since the frequency response of with the threaded nut. If required, use a wind- the D-01 is linear down to below 20 Hz, even very screen or popscreen from our range of accesso- low frequency signals can be transmitted without ries in order to suppress wind or pop noise.
AES/EBU cable exclusively The software in the microphone can be updated (with an impedance of 110 ohms). via the Neumann DMI-2. Therefore software up- dates are also available to existing customers. Ensure that the microphone and all equipment in Please refer to the RCS manual for details con- the digital signal chain are synchronized.
Dynamic range (signal-dependent) including capsule ........130 dB Threshold ........Off : 0 dBFS fi xed On: –15 dBFS to 0 dBFS, A/D conversion ......Neumann process in steps of 1 dB (patented), 28-bit Mute ..............On/Off internal word length Phase (polarity) ......... 0°, 180°...
Troubleshooting* ▶ ▶ Problem Possible causes Solution Microphone not Supply voltage not activated Check the power supply device and if necessary operating / the associated software settings (RCS -> System -> No signal MicPWR). transmission The microphone is not connected Use an AES 42 input.
Seite 14
10. Frequenz- und Polardiagramme 10. Frequency responses and polar patterns gemessen im freien Schallfeld nach IEC 60268-4, Toleranz ±2 dB measured in free-fi eld conditions (IEC 60268-4), tolerance ±2 dB 14 14...
IC 3 mt IC 4 Konformitätserklärung Declaration of Conformity Die Georg Neumann GmbH erklärt, dass dieses Gerät Georg Neumann GmbH hereby declares that this device die anwendbaren CE-Normen und -Vorschriften erfüllt. conforms to the applicable CE standards and regulations. ®...
