Pinbelegungen der E/A-Schnittstellen

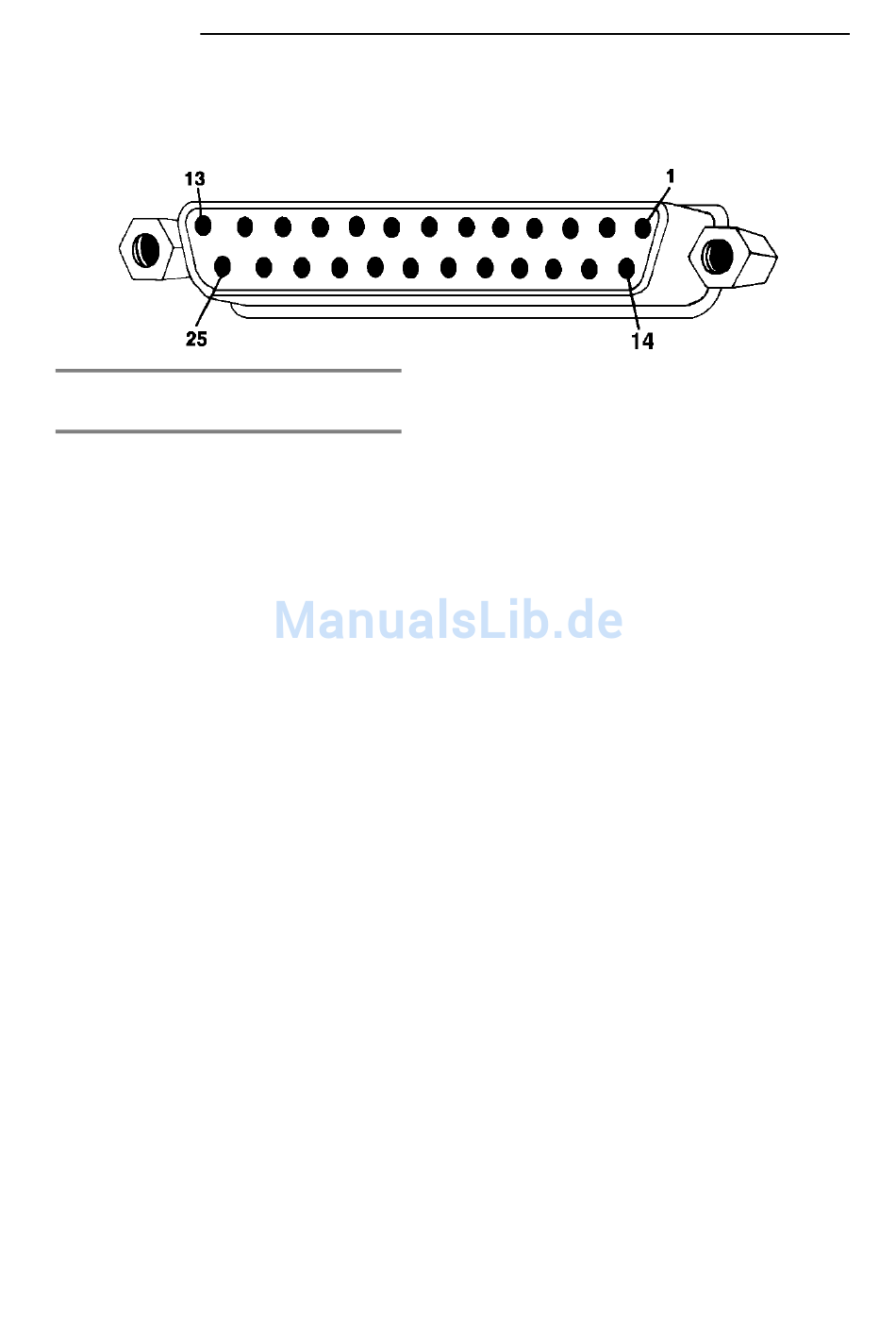

Externe SCSI-Schnittstelle - 25polige
Submin-D-Buchse (SCSI PORT)
Pin Beschreibung
___________________
1
REQ
______________________
2
MSG
___
3
I/O
___________________
4
RST
_____________________
5
ACK
___________________
6
BSY
7
MASSE
8
DATEN 0
9
MASSE
10
DATEN 3
11
DATEN 5
12
DATEN 6
13
DATEN 7
14
MASSE
______
15
C/D
16
MASSE
___________________
17
ATN
18
MASSE
_________________
19
SEL
20
PARITÄT
21
DATEN 1
22
DATEN 2
23
DATEN 4
24
MASSE
25
ABSCHLUSSPANNUNG
