B-6
Pinbelegungen der E/A-Schnittstellen

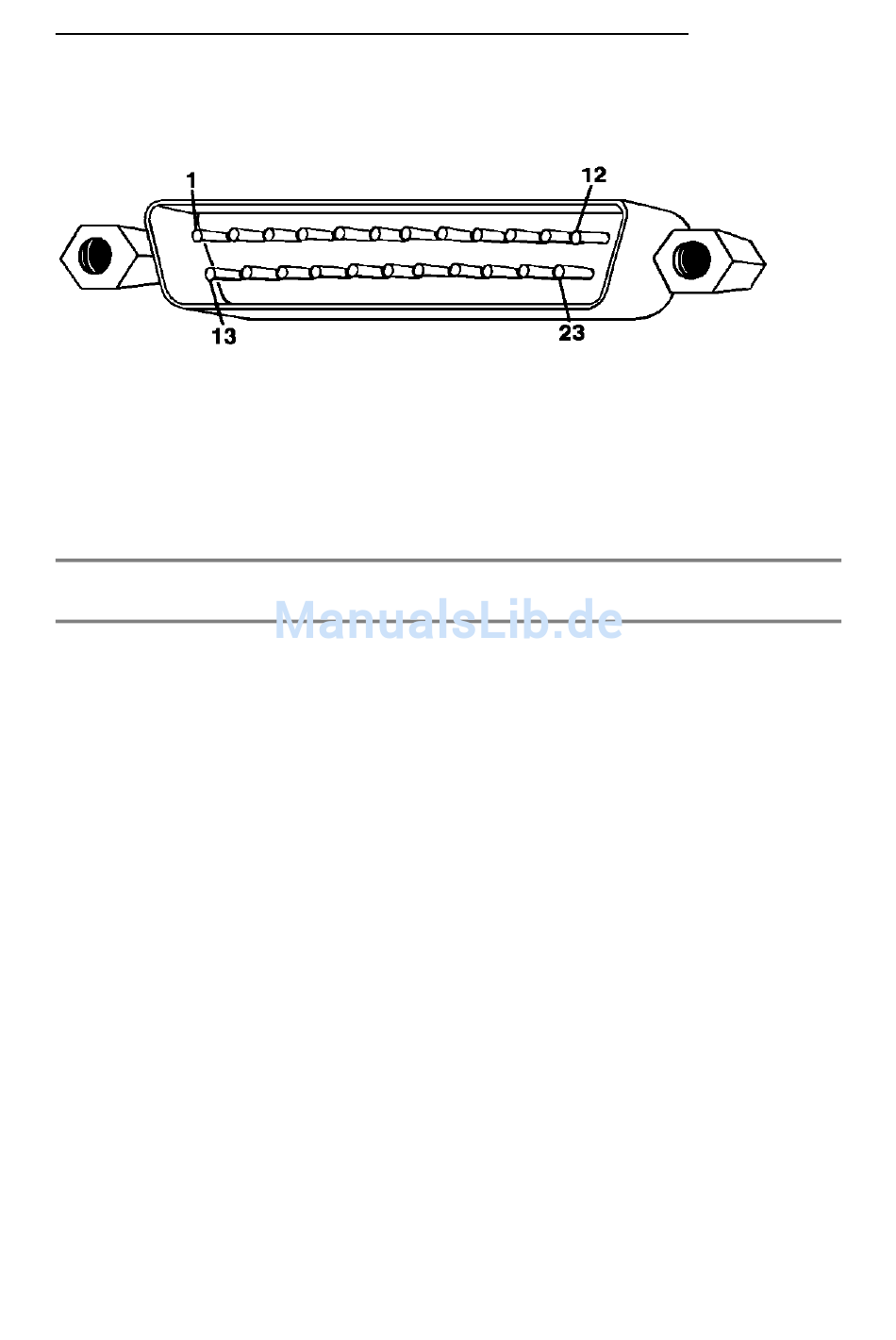

Video-Schnittstelle (RGB) - 23poliger
Submin-D-Stecker (15 kHz VIDEO PORT)
WARNUNG: Pins 21, 22 und 23 auf der Video-Schnittstelle (RGB)
werden für die externe Stromversorgung verwendet. Schließen Sie
diese Pins NUR an, wenn die Stromversorgung des externen Gerätes
über diese Pins erfolgt. Die nachstehende Tabelle führt die
Spannungswerte dieser Pins auf.
Pin Signal
1
XCLK*
2
XCLKEN*
3
RED
4
GREEN
5
BLUE
6
DI
7
DB
8
DG
9
DR
10
CSYNC*
11
HSYNC*
12
VSYNC*
13
GNDRTN
14
ZD*
15
C1*
16
GND
17
GND
18
GND
19
GND
20
GND
Beschreibung
EXTERNAL CLOCK
EXTERNAL CLOCK ENABLE
ANALOG ROT
ANALOG GRÜN
ANALOG BLAU
DIGITAL INTENSITY
DIGITAL BLAU
DIGITAL GRÜN
DIGITAL ROT
COMPOSITE SYNC
HORIZONTAL-SYNC
VERTIKAL-SYNC
RETURN FOR XCLKEN*
ZERODETECT
CLOCKOUT
MASSE
MASSE
MASSE
MASSE
MASSE
