4-20
Ausbau des Amiga 3000
Einsetzen von FAST-RAM
1. Entfernen Sie die Schraube, mit
der die Laufwerksbrücke
befestigt ist.
2. Heben Sie die Brücke ab.
3. Ziehen Sie die Flachkabel von
der Hauptplatine ab.
4. Ziehen Sie den Netzteilstecker
von der Hauptplatine ab.

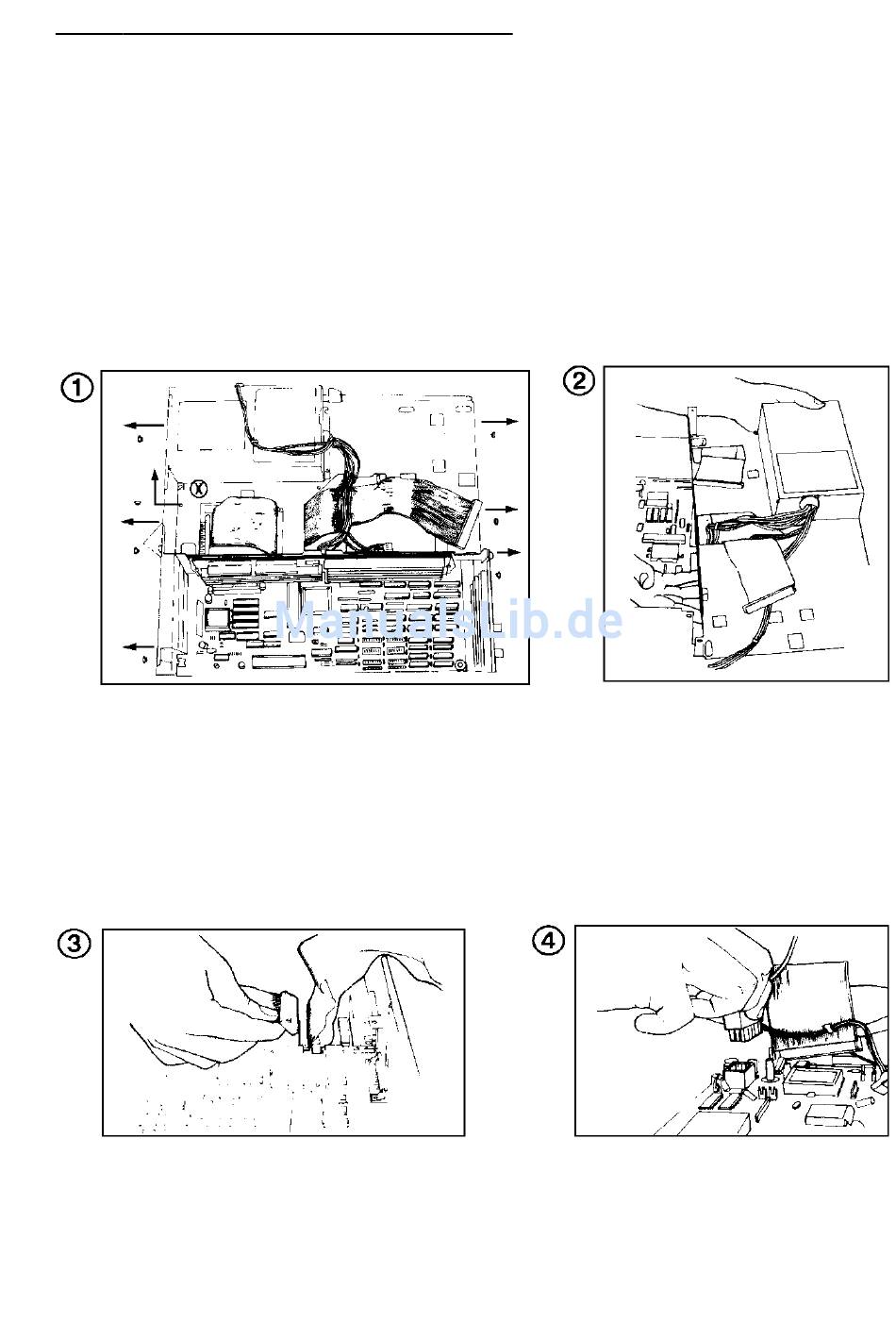

HINWEIS: Um die Positionen der einzelnen Schrauben besser veranschaulichen zu
können, wurden die Festplatten- und Diskettenlaufwerke in Abbildung 1 nicht dargestellt.
Die Laufwerke müssen jedoch nicht ausgebaut werden, um die Laufwerksbrücke zu
entfernen. Wenn Sie die durch ein "X" gekennzeichnete Schraube entfernen wollen (diese
befindet sich auf der Brücke hinter der Festplatte), müssen Sie zunächst die Schrauben auf
der Rückseite entfernen. Heben Sie dann das Flachkabel hinter der Festplatte an, so daß
Sie Zugang zu der Schraube haben.
Einsetzen von CHIP-RAM
1. Setzen Sie die Chips in die freien
Sockel U267 - U274 ein. Alle acht
Sockel müssen belegt werden.
Stecken Sie die RAM-Chips ein.
Befolgen Sie dabei die Anleitungen
auf Seite 4-10. Stellen Sie den
Jumper J852 auf den verwendeten
RAM-Typ ein, wie auf Seite 4-11
beschrieben.
