Einleitung
Anschlüsse herstellen
Beim RPx400 gibt es mehrere unterschiedliche Anschlussmöglichkeiten. Bevor Sie den RPx400 anschließen,
stellen Sie sicher, dass Verstärker und RPx400 ausgeschaltet sind. Der RPx400 besitzt keinen Netzschalter. Um
den RPx400 auszuschalten, unterbrechen Sie die Verbindung des mitgelieferten PS0913B Netzteils mit dem
RPx400 oder der Netzsteckdose.

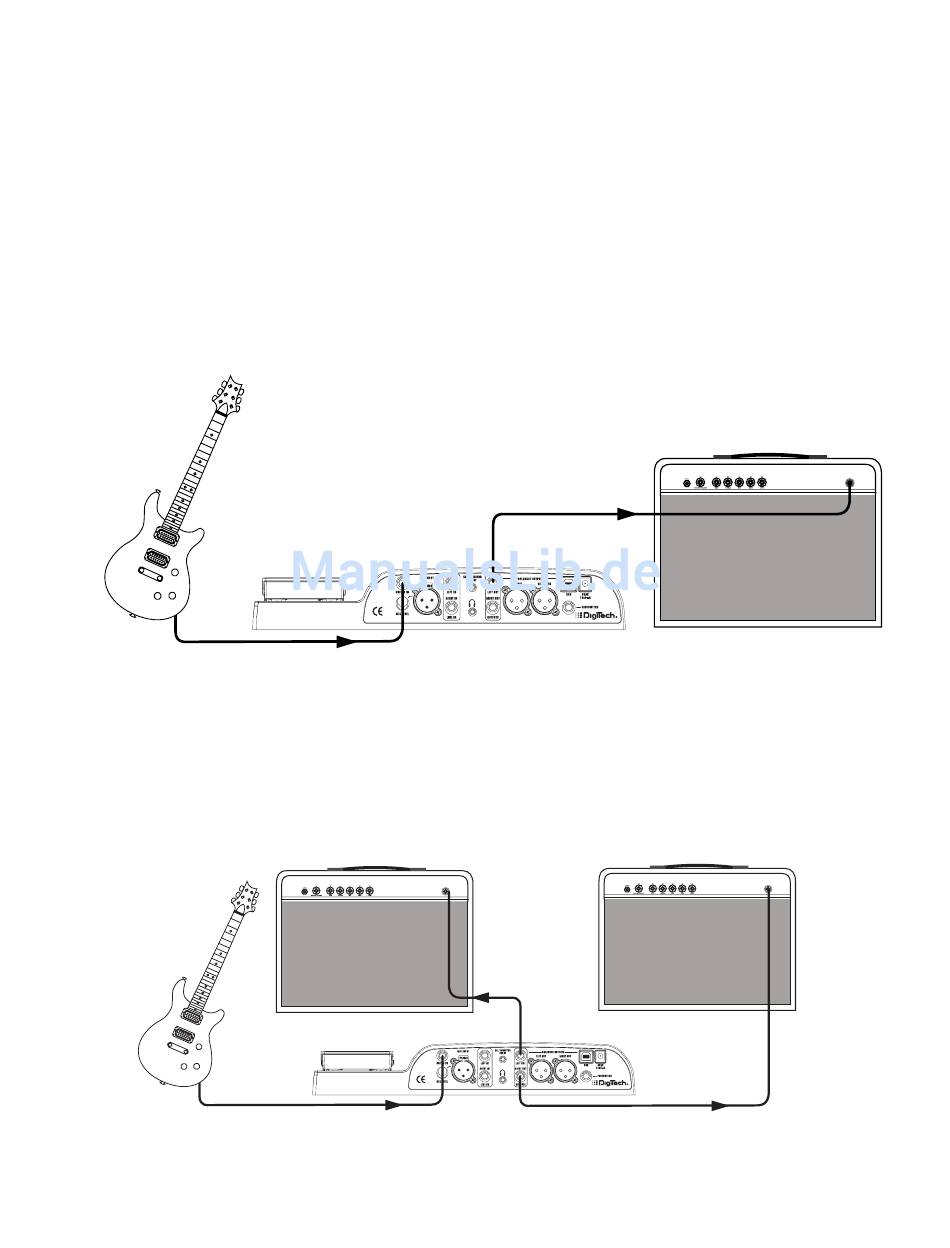

Mono Amp Rig
Schließen Sie Ihre Gitarre an den RPx400 Eingang an. Führen Sie ein Mono-Instrumentenkabel vom 1/4"
Left Line-Ausgang des RPx400 zum Instrumenten-Eingang oder Effect Return Ihres Verstärkers. Dieses
Verbindungsschema gilt auch für ein Endstufen/Boxen-Rig. Stellen Sie OUTPUT MODE auf
ein.
Stereo Amp Rig
Schließen Sie Ihre Gitarre an den RPx400 Eingang an. Führen Sie zwei Mono-Instrumentenkabel von den
1/4" Left und Right Line-Ausgängen des RPx400 zu den Instrumenten-Eingängen oder Effect Returns der
beiden Verstärker. Dieses Verbindungsschema gilt auch für ein Endstufen/Boxen-Rig. Stellen Sie OUTPUT
sc off
MODE auf
ANM.: Bei Verwendung eines Gitarrenverstärkers sollten Sie die Gitarre an den Eingang des
RPx400 und dessen Ausgang an den Effect Return des Verstärkers anschließen, um
4
Klangverfärbungen durch die Klangregler des Amps zu vermeiden.
ein.
sc off
