Anschlüsse herstellen
Beim RP50 stehen verschiedene Anschlussoptionen zur Wahl. Die folgenden Diagramme zeigen
die Anschlüsse für einige dieser Optionen.
Bevor Sie den RP50 anschließen, sollten Sie sicherstellen, dass Ihr Verstärker ausgeschaltet und
die Stromversorgung des RP50 unterbrochen ist. Der RP50 besitzt keinen Netzschalter. Um den
RP50 auszuschalten, können Sie entweder die Kabelverbindung zwischen Instrument und Input-
Buchse unterbrechen (Batteriebetrieb) oder das optionale PS200R Netzteil von der RP50 Power-
Buchse oder der Netzsteckdose trennen (Netzbetrieb).

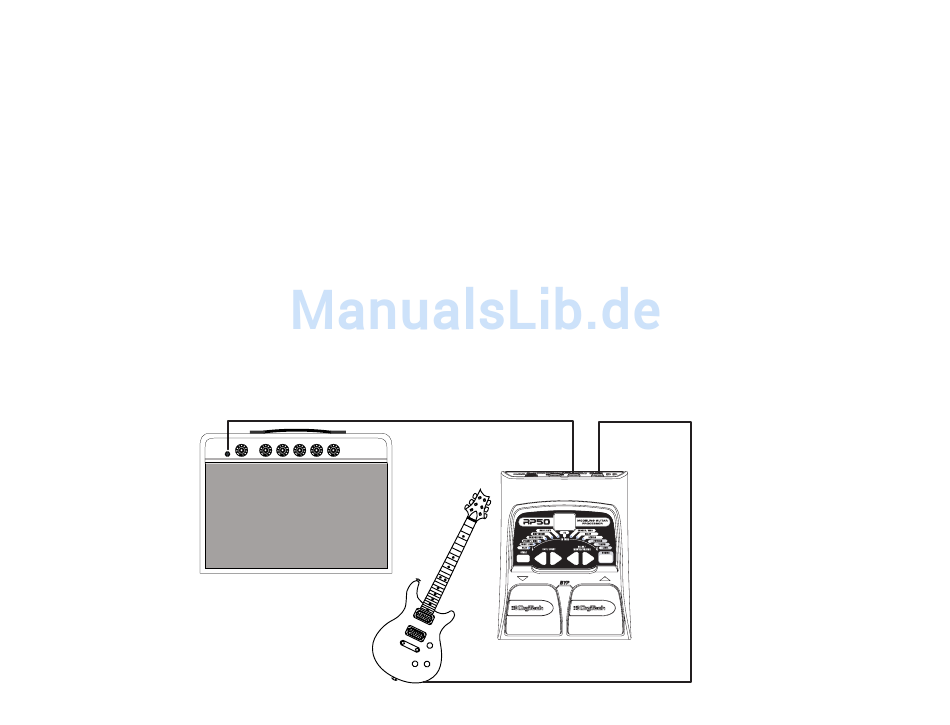

Mono-Betrieb
Schließen Sie Ihre Gitarre an den Eingang des RP50 an.Verbinden Sie den Stereo-Ausgang
des RP50 über ein Mono-Instrumentenkabel mit dem Instrumenteneingang Ihres Verstärkers.
Gitarrenverstärker-Eingang / Effect Return
Output
Input
5
