RPx400 und Aufnahmen

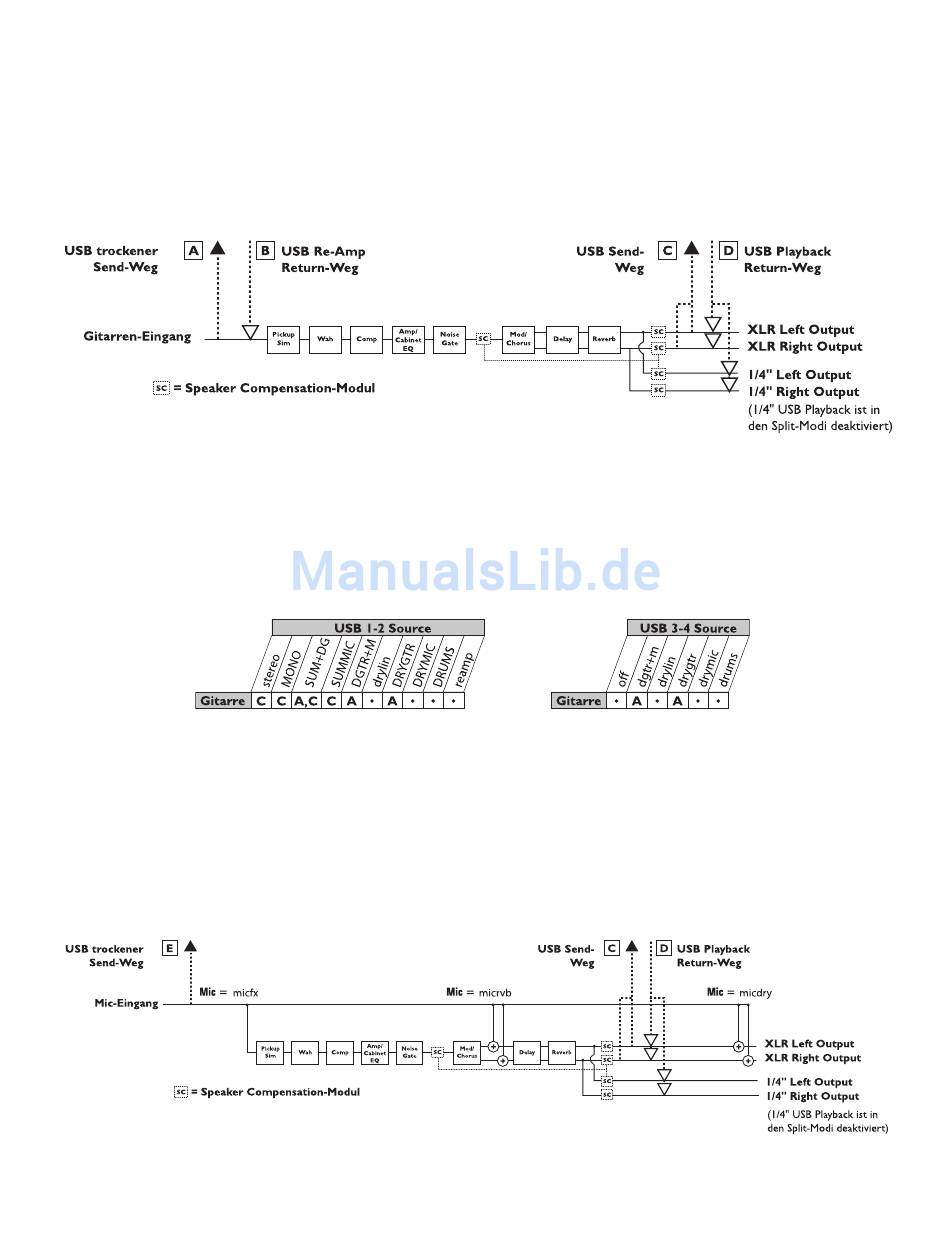

Gitarrensignal-Routing
Das Gitarrensignal wird vom Eingang durch die RPx400 Effektbearbeitung und dann zu den Ausgangs-
paaren geleitet. Das via USB gesendete Signal kann entweder am Eingang (USB Send Path A) oder am
Ende der Effektkette abgegriffen werden (USB Send Path C). Die via USB Send Path A aufgenomme-
nen Signale können später über den RPx400 abgespielt und erneut verstärkt werden. Diese Funktion wird im
Abschnitt Gitarrenspur erneut verstärken auf Seite 32 näher beschrieben.
Gitarren USB Quellen-Zuordnung
Das Gitarrensignal kann auf zwei Wegen über den USB Port zum Computer gelangen.Weg A greift das
Gitarrensignal direkt am Eingang ab und leitet das unbearbeitete Signal über den USB Port.Weg C greift
das Signal am Ausgang des RPx400 ab und kann die gesamte verwendete Effektbearbeitung enthalten. Die
folgende Matrix zeigt, wo das Signal entsprechend der Konfiguration der Mic, USB 1-2 Source und
USB 3-4 Source Einstellungen abgegriffen wird.
Mic-Signal-Routing
micoff
Das Mic-Signal kann auf verschiedene Weise durch den RPx400 geleitet werden. Bei
ist der Mic-
micdry
Eingang nicht hörbar, aber das trockene Mic-Signal kann dennoch aufgenommen werden. Bei
wird
das Mic-Signal an der RPx400 Effektbearbeitung vorbei geführt und den Ausgängen beigemischt. Bei
micrvb
micfx
wird das Mic-Signal nur durch die Delay- und Reverb-Module geleitet. Bei
durchläuft das
Mic-Signal alle RPx400 Effekte.
28
