RPx400 und Aufnahmen
Mic USB Quellen-Zuordnung

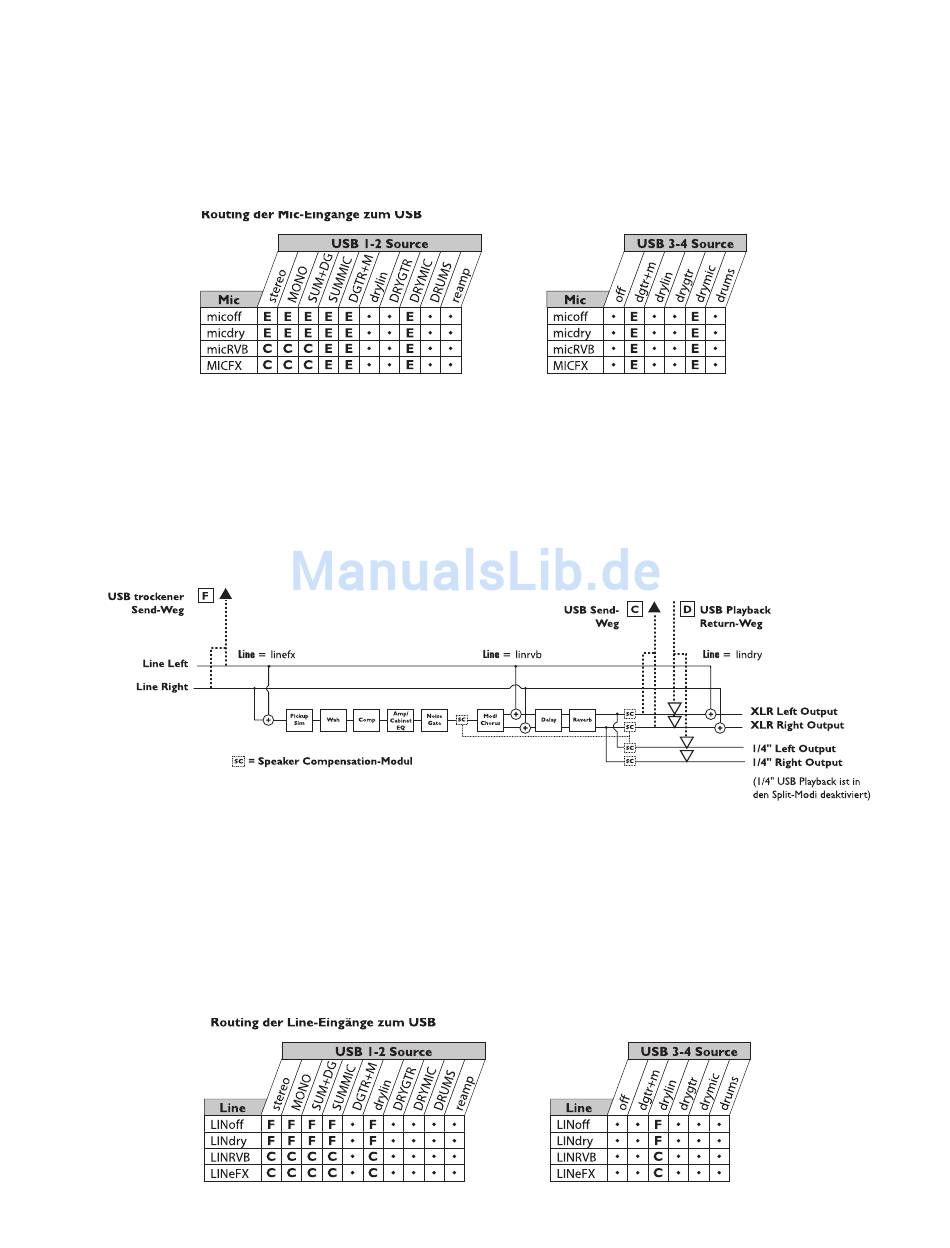

Das Mic-Signal kann auf zwei Wegen über den USB Port zum Computer gelangen (siehe vorheriges
Diagramm des Mic-Signal-Routings).Weg E greift das Mic-Signal direkt am Mic-Eingang ab und leitet das
unbearbeitete Signal über den USB Port.Weg C greift das Signal am Ausgang des RPx400 ab und kann die
gesamte verwendete Effektbearbeitung enthalten. Die folgende Matrix zeigt, wo das Signal entsprechend
der Konfiguration der Mic, USB 1-2 Source und USB 3-4 Source Einstellungen abgegriffen wird.
Line Signal Routing
Die Line-Signale können wie die Mic-Signale auf verschiedene Weise durch den RPx400 geleitet werden.
linoff
Bei
sind die Line-Eingänge nicht hörbar, aber das trockene Signal kann dennoch aufgenommen
lindry
werden. Bei
werden die linken und rechten Line-Signale an der RPx400 Effektbearbeitung vorbei
linrvb
geführt und jeweils den linken und rechten Ausgängen beigemischt. Bei
werden die Line-Signale
linefx
nur durch die Delay- und Reverb-Module geleitet. Bei
werden die linken und rechten
Eingangssignale summiert und dann durch die RPx400 Effekte geleitet.
Line USB Quellen-Zuordnung
Die Line Eingangssignale können auf zwei Wegen über den USB Port zum Computer gelangen (siehe vor-
heriges Diagramm des Line-Signal-Routings).Weg A greift die Line-Eingangssignale direkt an den Line-Ein-
gängen ab und leitet das unbearbeitete Signal über den USB Port.Weg B greift diese Signale am Ausgang
des RPx400 ab und kann die gesamte verwendete Effektbearbeitung enthalten. Die folgende Matrix zeigt,
wo das Signal entsprechend der Konfiguration der Mic, USB 1-2 Source und USB 3-4 Source Einstel-
lungen abgegriffen wird.
