06 Starten und Fahren

Lichtmuster einstellen

Korrekte Lichtverteilung bei Rechts-
und Linksverkehr

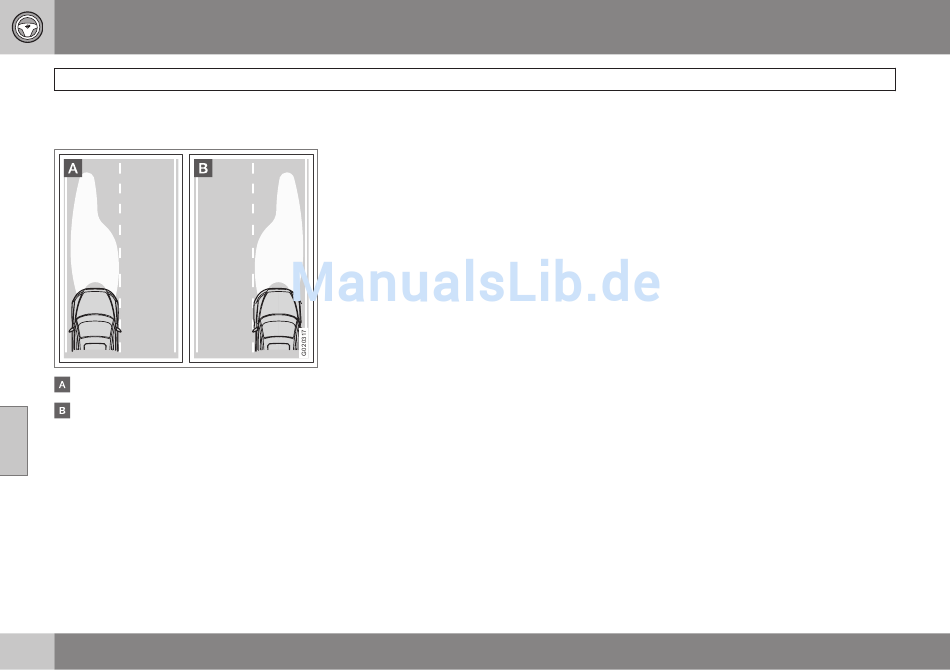

Lichtmuster für Linksverkehr
Lichtmuster für Rechtsverkehr
06
Um entgegenkommende Verkehrsteilnehmer
nicht zu blenden, kann das Lichtmuster durch
Abdecken der Scheinwerfer verändert wer-
den. Die Qualität des Lichtmusters kann
dadurch etwas beeinträchtigt werden.
Scheinwerfer abdecken
Die Schablonen abzeichnen – siehe
Seite 187. Das Muster auf ein selbstkleben-
des, wasserfestes Material wie z. B. undurch-
sichtiges Klebeband, übertragen.
184
Die Abdeckung wird mit Punkt (5) als Aus-
gangspunkt im Scheinwerferglas positioniert,
der mit dem roten Punkt auf der entsprechen-
den Schablone übereinstimmen soll. Die
lange rote Linie in den Abbildungen entspricht
der Linie im Scheinwerferglas, auf die die
Schablone abgestimmt werden soll.
Die Schablonen nachmessen, um sicherzu-
stellen, dass die Referenzmaße stimmen und
ein ausreichend großer Bereich des Licht-
strahls abgedeckt wird.
Die Schablonen gelten für Links- bzw.
Rechtslenker und werden entsprechend der
Abbildung positioniert.
Die obere Abbildung zeigt die Variante für
einen Linkslenker. Die untere Abbildung zeigt
die Variante für einen Rechtslenker.

Halogenscheinwerfer

Schablone 1 und 2 abzeichnen und nachmes-
sen, damit die Maße stimmen. Schablone auf
ein selbstheftendes, wasserfestes Material
übertragen und ausschneiden.
Die Schablonen so positionieren, dass die
Pfeile zur Mitte weisen und die Punkte auf
den Schablonen mit den Punkten auf den
Scheinwerfergläsern übereinstimmen.
Referenzmaße Schablone 1 und 2
Die Längsseiten der Schablonen müssen ca.
82 mm lang sein.
Xenon-Scheinwerfer
Schablone 3 und 4 abzeichnen und nachmes-
sen, damit die Maße stimmen. Schablone auf
ein selbstheftendes, wasserfestes Material
übertragen und ausschneiden.
Die Schablonen so positionieren, dass die
Pfeile zur Mitte weisen und die Punkte auf
den Schablonen mit den Punkten auf den
Scheinwerfergläsern übereinstimmen. Die
Markierungen der Schablonen > < auf die
Linie auf dem Scheinwerferglas abstimmen.
Referenzmaße Schablone 3
Die Linie zwischen den Markierungen > < auf
den Schablonen muss ca. 140 mm lang sein.
Referenzmaße Schablone 4
Die Linie zwischen den Markierungen > < auf
den Schablonen muss ca. 112 mm lang sein.
Einstellung des Lichtmusters von aktiven
Xenon-Scheinwerfern (ABL) siehe Seite 65.
