MIC IP starlight 7000 HD, MIC IP
dynamic 7000 HD
Überprüfen Sie die Metallteile der Kamera vor der Installation auf Lackschäden. Eventuelle
Lackschäden müssen ausgebessert werden. Hierzu können vor Ort erhältliche Lacke oder
Dichtungsmittel verwendet werden.
Achten Sie bei der Installation darauf, dass die metallenen Halterungen der Kamera nicht mit
anderen Metallen (z. B. mit Edelstahl) in Kontakt kommen. An solchen Kontaktstellen kann
galvanische Korrosion auftreten, durch die das Aussehen der Kamera stark in Mitleidenschaft
gezogen werden kann. Solche durch unsachgemäße Installation verursachten
Oberflächenschäden unterliegen nicht der Gewährleistung, da sie die Funktion der Kamera
nicht beeinträchtigen.
7.2
Auswählen der Montageausrichtung

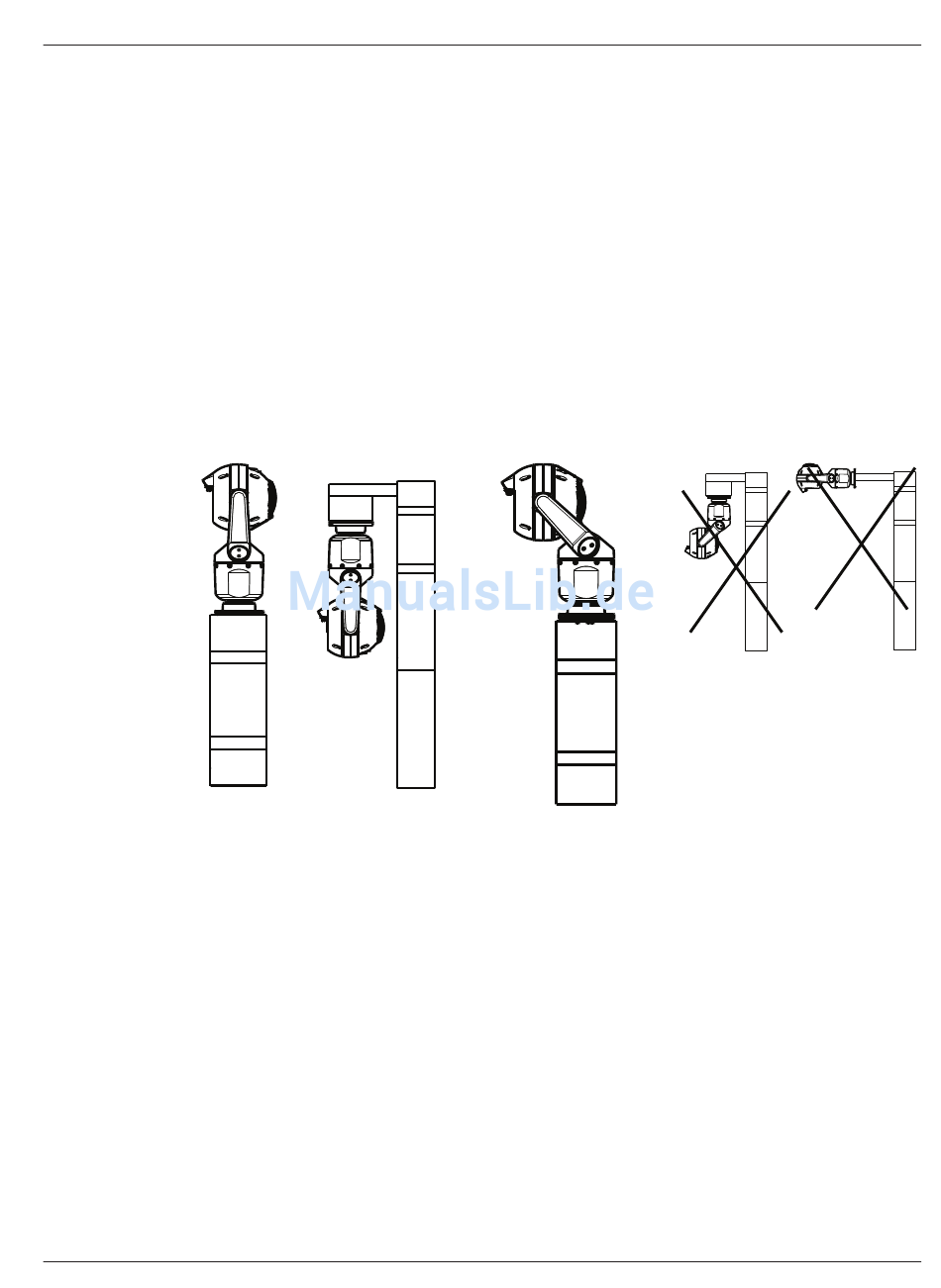

Die MIC Serie Kameras können aufrecht (gerade nach oben, 90°), hängend (gerade nach
unten, 90°) oder aufrecht abgewinkelt (Kamerakugel nach oben, 45°) montiert werden. Die
Neigegrenzen behindern den ordnungsgemäßen Betrieb, wenn die abgewinkelte Kamera mit
der Kamerakugel nach unten montiert ist. Die nachfolgenden Abbildungen zeigen korrekte und
falsche Montageausrichtungen von MIC-Kameras.
Beachten Sie die Position der Sonnenblende, wenn die Kamera in hängender Ausrichtung
installiert ist. Die Sonnenblende befindet sich in Nähe der Oberseite der Schwenkwelle (des
MIC-Sockels) und nicht an der Unterseite der hängenden Kamera.
Hinweis: Bei abgewinkelten Kameras ist sicherzustellen, dass der Montageort genügend Raum
bietet (370 mm), damit der Kamerakopf Schwenkbewegungen ausführen kann.
Bosch Security Systems
Korrekte
Montageausrichtung –
aufrecht, hängend
Korrekte
Montageausrichtung –
abgewinkelt
Betriebsanleitung
Montageort und -ausrichtung | de
Falsche Montageausrichtung
2015.03 | 2.1 | F.01U.291.520
21
