de | Herstellen der Verbindungen – Stromversorgung und Steuerung
5. Befestigen Sie das grüne Erdungskabel der Kamera (Position 3 in obiger Abbildung) mit der
mitgelieferten Schraube oder einem geeigneten, nicht im Lieferumfang enthaltenen
Verbindungselement an einem Masseanschluss auf der Montagefläche.
Option B:
1. Verbinden Sie die RJ45-Buchse der Kamera über ein Ethernet-Crossover-Kabel direkt mit
einem Netzwerkgerät, wie z. B. mit einem Computer, einem DVR/NVR o. ä.
2. Befestigen Sie das grüne Erdungskabel der Kamera (Position 3 in obiger Abbildung) mit der
mitgelieferten Schraube oder einem geeigneten, nicht im Lieferumfang enthaltenen
Verbindungselement an einem Masseanschluss auf der Montagefläche.

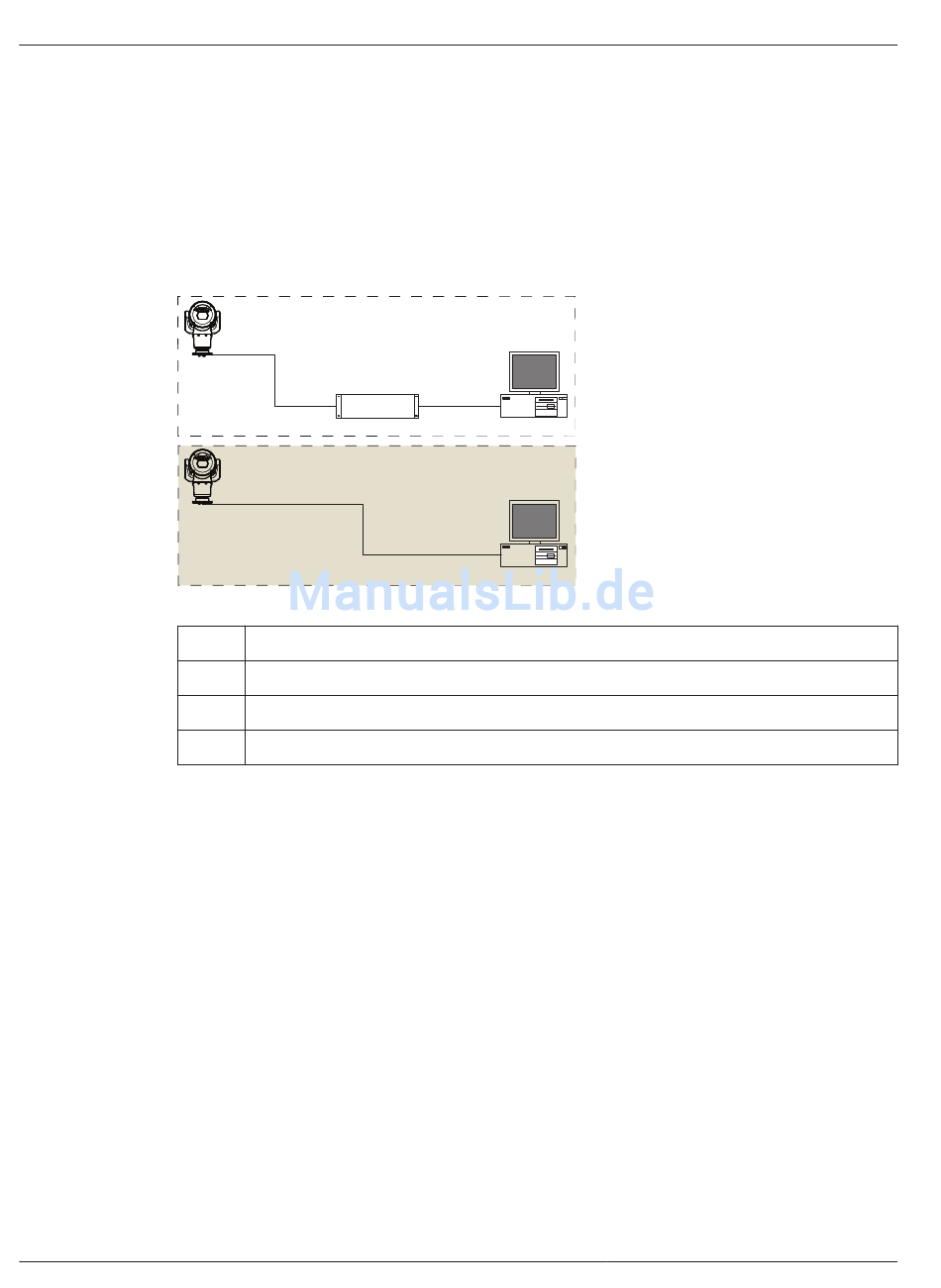

Bild 10.2: MIC7000 IP-Systemkonfiguration
2015.03 | 2.1 | F.01U.291.520
A
2
1
B
1
2
1 MIC7000 Kamera
2 IP-Verbindung
3 Netzwerk-Switch
4 Netzwerkgerät (Computer, DVR/NVR o. ä.)
2
3
4
4
