MIC IP starlight 7000 HD, MIC IP
32
de | Abwinkeln der Kamera
dynamic 7000 HD
Hinweis!
Falls Sie die MIC Kamera abgewinkelt positionieren möchten, installieren Sie zuerst die
Sonnenblende.
Wenn Sie an Ihrer MIC Kamera die Zubehörkomponenten Strahler und Sonnenblende
montieren möchten, montieren Sie zuerst den Strahler.
Befolgen Sie diese Anweisungen., um die Kamera abzuwinkeln:
1. Entfernen Sie die Jochabdeckung (Position 3 in der folgenden Abbildung) an einem
Jocharm der Kamera mit einem Drehmomentschlüssel mit 1/4-Zoll-Knarre (Position 1,
kundenseitig bereitgestellt) und dem im Lieferumfang enthaltenen Schraubenschlüssel
(Position 2).
Wiederholen Sie diesen Vorgang für den zweiten Arm.
1/4"

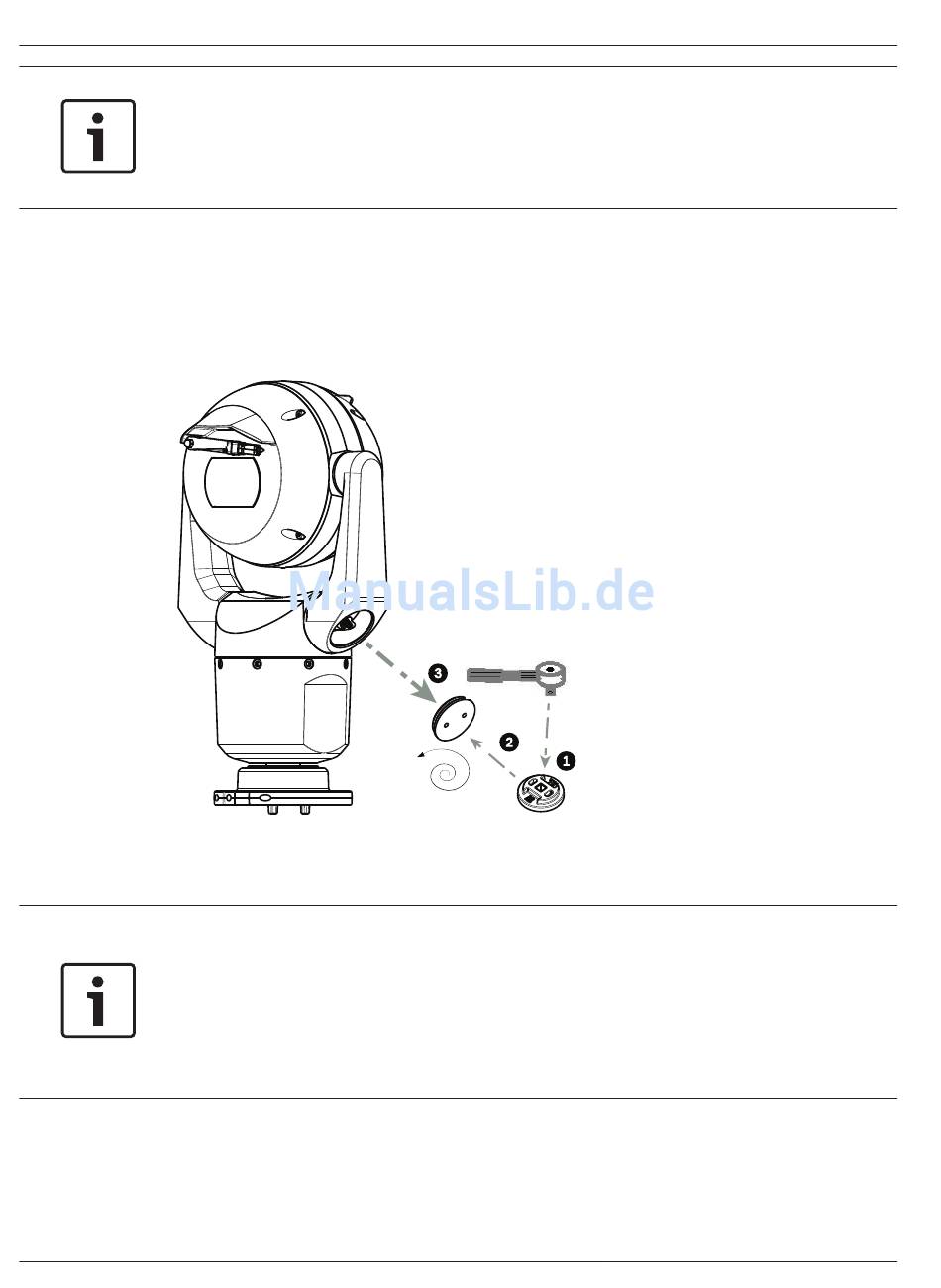

Bild 11.2: Entfernen der Jochabdeckungen mit dem Schraubenschlüssel
2. Entfernen Sie die zwei (2) Schrauben an der Unterseite eines Jocharms mit einem
Schraubenschlüssel (kundenseitig bereitgestellt) wie unten beschrieben.
Hinweis!
Ende 2014 wurden die vier Torx-Schrauben, mit denen die Jocharme am Kamerasockel
befestigt sind, durch 5-mm-Sechskantschrauben ersetzt. Beide Kopftypen sind für einen T30-
Torx-Einsatz geeignet.
Achten Sie nur darauf, welcher Schraubenkopftyp sich auf Ihrer MIC 7000 Kamera befindet,
da es unterschiedliche Drehmomentanforderungen gibt, wie in der Drehmomentanforderungen
für Jocharmschrauben, Seite 35 dargestellt.
2015.03 | 2.1 | F.01U.291.520
Betriebsanleitung
Bosch Security Systems
