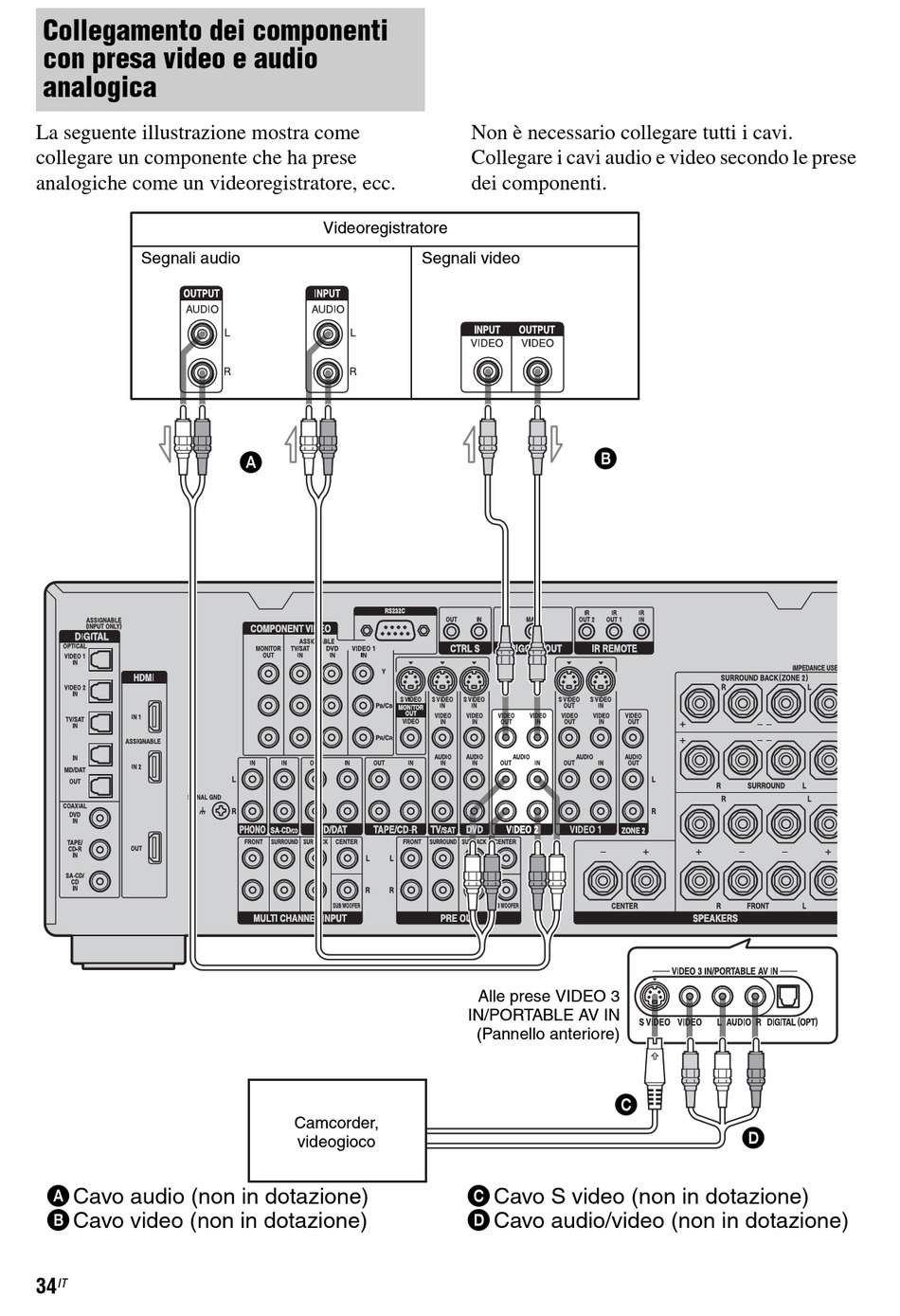

Collegamento dei componenti
con presa video e audio
analogica
La seguente illustrazione mostra come
collegare un componente che ha prese
analogiche come un videoregistratore, ecc.
Segnali audio
A Cavo audio (non in dotazione)
B Cavo video (non in dotazione)
34
IT
Videoregistratore
A
Camcorder,
videogioco
Non è necessario collegare tutti i cavi.
Collegare i cavi audio e video secondo le prese
dei componenti.
Segnali video
Alle prese VIDEO 3
IN/PORTABLE AV IN
(Pannello anteriore)
C Cavo S video (non in dotazione)
D Cavo audio/video (non in dotazione)
B
C
D
