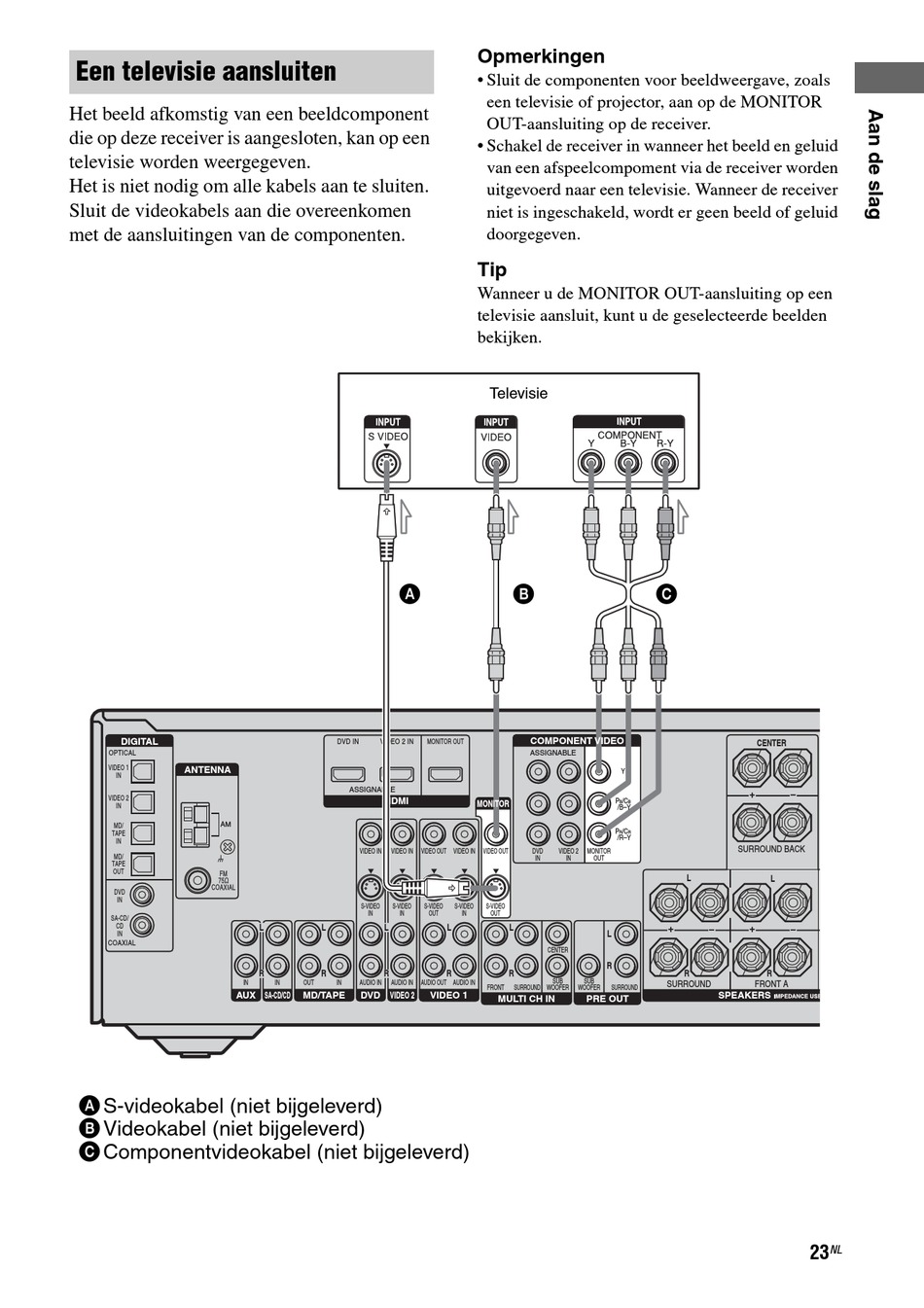

Een televisie aansluiten
Het beeld afkomstig van een beeldcomponent
die op deze receiver is aangesloten, kan op een
televisie worden weergegeven.
Het is niet nodig om alle kabels aan te sluiten.
Sluit de videokabels aan die overeenkomen
met de aansluitingen van de componenten.
DIGITAL
OPTICAL
VIDEO 1
ANTENNA
IN
VIDEO 2
IN
AM
MD/
TAPE
IN
MD/
TAPE
OUT
DVD
IN
SA-CD/
CD
IN
COAXIAL
IN
AUX
A S-videokabel (niet bijgeleverd)
B Videokabel (niet bijgeleverd)
C Componentvideokabel (niet bijgeleverd)
A
DVD IN VIDEO 2 IN MONITOR OUT
ASSIGNABLE
HDMI
VIDEO IN VIDEO IN VIDEO OUT
S-VIDEO S-VIDEO S-VIDEO
IN IN OUT
L L L
R R R
IN OUT IN AUDIO IN AUDIO IN AUDIO OUT
SA-CD/CD MD/TAPE DVD VIDEO 2 VIDEO 1
Opmerkingen
• Sluit de componenten voor beeldweergave, zoals
een televisie of projector, aan op de MONITOR
OUT-aansluiting op de receiver.
• Schakel de receiver in wanneer het beeld en geluid
van een afspeelcompoment via de receiver worden
uitgevoerd naar een televisie. Wanneer de receiver
niet is ingeschakeld, wordt er geen beeld of geluid
doorgegeven.
Tip
Wanneer u de MONITOR OUT-aansluiting op een
televisie aansluit, kunt u de geselecteerde beelden
bekijken.
