FUTABA FASSTest R7008SB Kurzanleitung Seite 2

Wir empfehlen eine strikte Trennung und Einsatz der
S.BUS und S.BUS2 Geräte und Servos am jeweiligen
Anschluss.

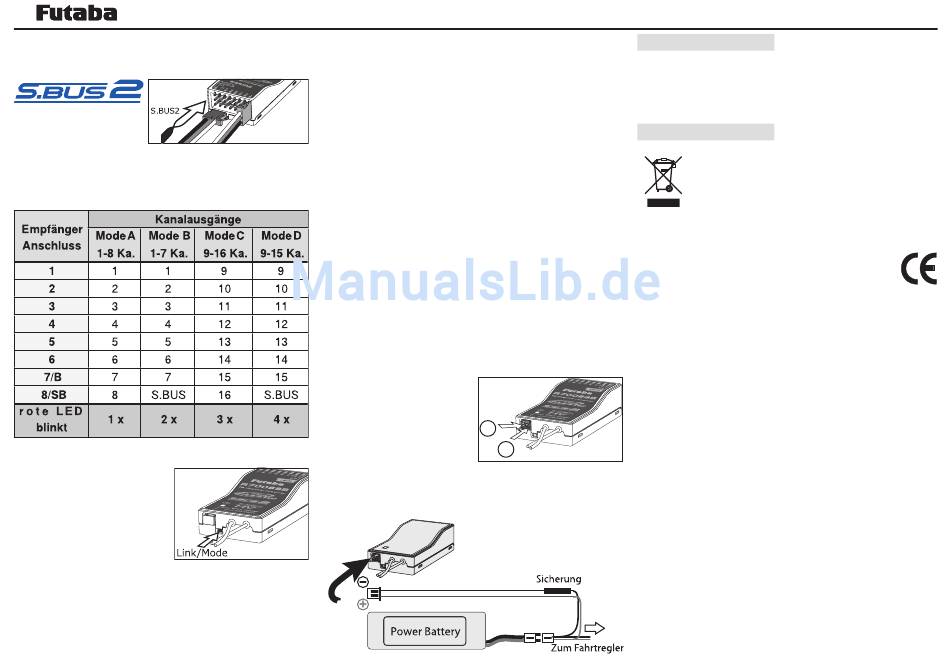

Wie in der nachstehenden Tabelle zu erkennen, kann
der Empfänger in unterschiedlichen Modi A...D betrieben
werden. Dabei ändert sich die Kanalausgabe des Emp-
fängers entsprechend.
• EMPFÄNGER-AUSGANGSBELEGUNG ÄNDERN
1. „LINK/MODE"- Taste
gedrückt halten.
2. Empfängerspannung
einschalten.
• grüne und rote LED leuchten
gemeinsam.
• „LINK/MODE"- Taste loslassen.
• Danach wird eine Blinksequenz der roten LED angezeigt.
• In der Grundeinstellung blinkt die rote LED 1 x (Mode A)
3. Durch Drücken der Link-Taste einen anderen Mode wählen
• Der gewählte Mode wird durch Blinken angezeigt
Kurzanleitung für Empfänger FASSTest
Mode A: rote LED blinkt 1 x
Mode B: rote LED blinkt 2 x
Mode C: rote LED blinkt 3 x
Mode D: rote LED blinkt 4 x
4. Um den Mode nun zu ändern
• „LINK/MODE" Taste für ca. 2 Sek. gedrückt halten.
• es blinken die rote und grüne LED gemeinsam
• danach wechselt die Anzeige auf die rote LED (Empfang)
5. Zum Speichern des Modus, Empfänger ausschalten.
• EXTRA VOLTAGE (SPANNUNG)
Der Empfänger funkt automatisch die Empfängerakku-
spannung und die Empfangsstärke an den Sender.
Zusätzlich ist der Empfänger bereits mit einem Anschluss
zur Erfassung der Fahr-Flugakkuspannung ausgerüstet.
Über die Anschlussbuchse EXTRA VOLTAGE kann
automatisch die aktuelle Fahr-/Flugakkuspannung an den
Sender übertragen werden.
Dazu ist das optionale Anschlusskabel erforderlich.
Bitte achten Sie beim Anschluss auf die Polarität. An
dem Anschluss kann eine Spannung von max. 70
V DC angeschlossen werden. Zur Sicherheit ist im
Anschlusskabel eine Sicherung eingebaut.
Hinweis:
Wenn anstatt eines Doppel-
steckers zwei einzelne An-
schlussstecker
Fahrakku und Fahrtregler
verwendet werden,
zuerst der – Pol und erst
+
dann der Pol angeschlossen werden. Sollte zuerst der
+
Pol angeschlossen werden, kann es zur Zerstörung der
Sicherung im Anschlusskabel kommen!
®
zwischen
＋
−
muss
R7008SB
Konformitätserklärung
Hiermit erklärt die Ripmax Ltd., dass sich dieses Gerät in
Übereinstimmung mit den grundlegenden Anforderungen
und anderen relevanten Vorschriften der entsprechenden CE
Richtlinien befindet. Die Original-Konformitätserklärung finden
Sie im Internet unter www.ripmax.com.
Entsorgung
Elektronische Geräte dürfen nicht einfach in eine übliche Mülltonne
geworfen werden. Das
nebenstehenden Symbol gekennzeichnet.
Dieses Symbol bedeutet, dass elektrische und elektronische
Geräte am Ende ihrer Nutzungsdauer, vom Hausmüll getrennt,
entsorgt werden müssen. Entsorgen Sie das Gerät bei Ihrer
örtlichen kommunalen Sammelstelle oder Recycling-Zentrum. Dies
gilt für Länder der Europäischen Union sowie anderen Europäischen
Ländern mit separatem Sammelsystem.
Diese Anleitung ist aus Gründen der kleinen Verpackung im
Umfang eingeschränkt. Auf der Ripmax Homepage unter www.
ripmax.com finden Sie eine ausführlichere Anleitung zu dem
Empfänger mit Hinweisen zum Einbau. Bitte auch die Anleitung
des Fernsteuersenders bezüglich Einbau und Handling lesen.
TECHNISCHE DATEN
EMPFÄNGER R 7008 SBT FASTEST
Kanalzahl: ...................................................................... 8...18
Frequenzband: .............................................. 2,4–2,4835 GHz
Übertragungssystem: ................................ FASST/ FASSTest
Kanalraster: .............................................................. 2048 kHz
Betriebsspannung: 3,7-7,4 V (4-5 Zellen NX/2 LiFe /1-2 LiPo)
Stromaufnahme: ............................................................ 50 mA
Abmessungen: ........................................... 47 x 25 x 14,3 mm
Gewicht: ............................................................................13 g
Ripmax Ltd. R/C
Ripmax Corner Niederlassung Deutschland
Green Street
Enfield EN3 7Sj, UK
Tel: 020 8282 7500
Fax: 020 8282 7501
Email: mail@ripmax.com
Website: www.ripmax.com
Irrtum und technische Änderungen vorbehalten. Copyright Ripmax 2015
Kopie und Nachdruck, auch auszugsweise,
nur mit schriftlicher Genehmigung der Ripmax Ltd.
