FUTABA R7014SB Handbuch

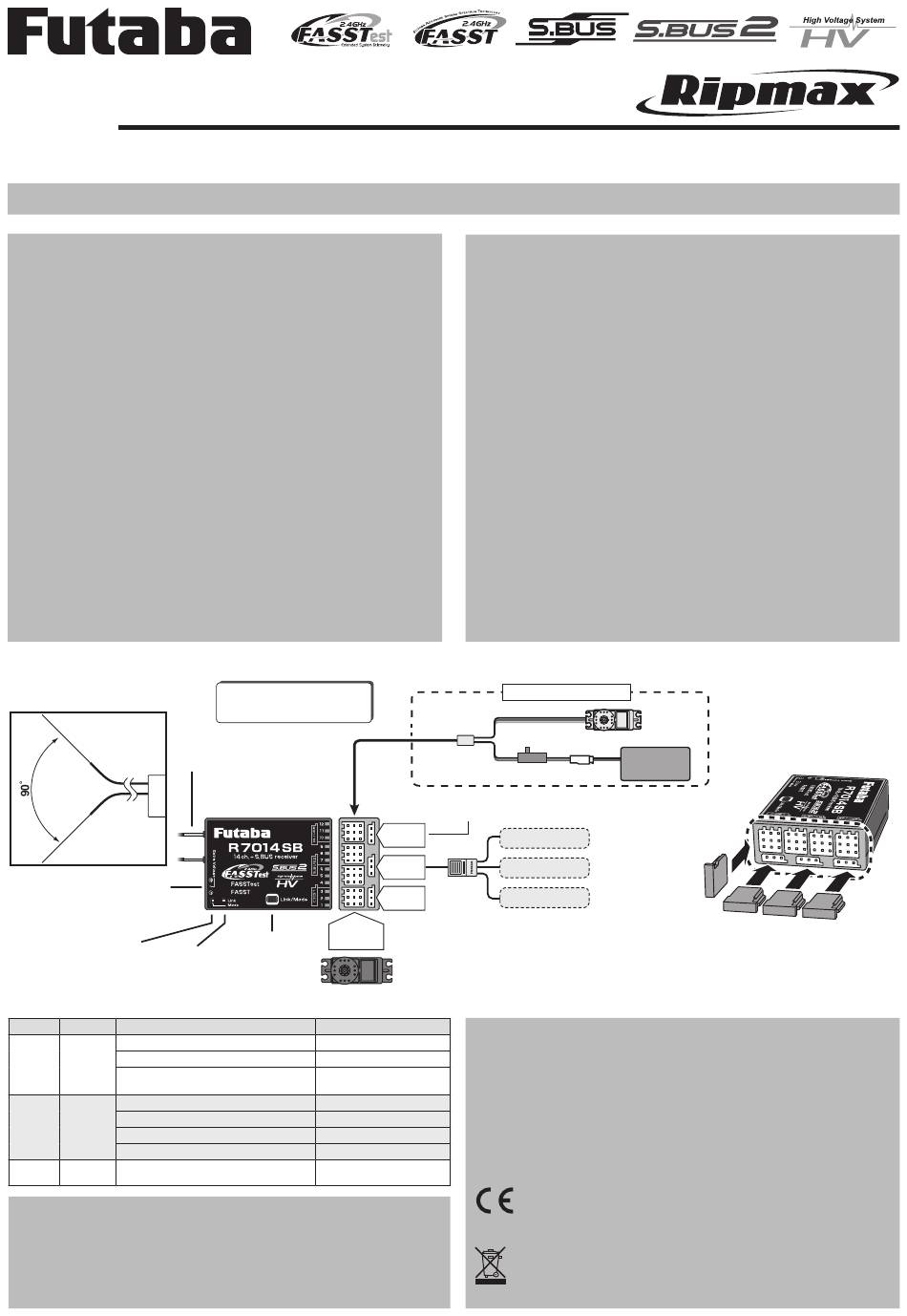

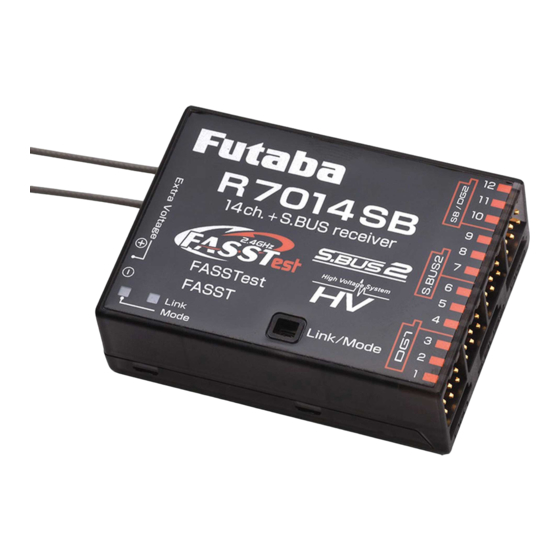

EMPFÄNGER R7014SB
FASSTest / FASST-Multi-CH 2.4 GHz, S.BUS / S.BUS2 Port 12 Kanäle (+DG1,2)
Art.-Nr. P-R7014SB
Vielen Dank für den Kauf des R7014SB FASSTest 2.4 GHz Empfängers. Der Empfänger verfügt über Telemetrie sowie S.BUS/S.BUS2- und
PWM-Servoausgänge. Der R7014SB kann auf das Übertragungssystem FASST-Multi-CH umgestellt werden.
Übertragungssystem: Futaba FASSTest 2.4 GHz / FASST-Multi-ch
HINWEISE
• Im FASSTest 12CH-Mode können keine Analog-Servos betrieben
werden.
• Wenn der FASST Multi-CH High Speed Mode benutzt wird,
können an den Ausgängen 1-6 keine Analog-Servos betrieben
werden.
• Der Anschluss zur Messung von externen Spannungen (external
Voltage) sollte erst nach EINschalten des R7014SB erfolgen.
EINBAUHINWEISE
• Wickeln Sie den Empfänger zum Schutz vor Vibrationen und
Schlägen in Schaumgummi oder Kautschuk ein. Je nach
Anwendungsfall, den Empfänger zusätzlich mit einer Plastiktüte
vor Feuchtigkeit schützen.
• Empfänger vor hohen Temperaturen schützen!
• Achten Sie darauf, dass alle Steckerverbindungen im Modell
sicher verbunden sind. Falls ein Stecker nicht vollständig einge
steckt ist, kann er sich durch Vibration lösen und das Modell gerät
außer Kontrolle.
• Die dünnen Enden der Antennen müssen gerade ausgerichtet
sein. Der abgeschirmte Teil der Antenne kann beliebig verlegt
Antennen-Montage
Antennen
Externe Spannungsmessung
Mode LED
Link LED
LED Anzeige
System Mode-LED
Kein Signal-Empfang
FASSTest Dauergrün
Warte auf Binding (link)
Kein Signal-Empfang
FASST Aus
Signal-Empfang, aber ID nicht erkannt
Warte auf Bindung (Link)
FASSTest
-
Interner Fehler -> Neustart
FASST
TECHNISCHE DATEN
· Frequenzband: 2,4 GHz
· Übertragungssystem: FASSTest / FASST
· Kanalanzahl: 14 (18 S.Bus)
· Betriebsspannung: 3,5 ~ 8,4 V
· Abmessungen: 37 x 50,2 x 15,9 mm
· Gewicht: 20,8 g
· Messbereich Ext.-Volt.: 0 ~ 70 V=
Anschluss des
Empfängers
CH1~CH12
Link / Mode
Taster
CH1~CH12 Servos
Status
Signal- Empfang
Nach 2 Sek. rot Blinken
(Intervall 1 Sek.)
Signal-Empfang
rot Blinken (Intervall 1sec.)
Abwechselndes Blinken
werden. Vermeiden Sie jedoch das Aufwicklen des abgeschirmten
Kabels zu einer Art Spule!
• Installieren Sie die beiden Antennen im 90° Winkel zueinander.
Der R7014SB verfügt über zwei Antennen, sogenanntes
Antennen-Diversity. Dabei greift der Empfänger jeweils auf das
Empfangssignal der besseren Antenne zu und wertet die Daten
aus.
• Die Empfängerantennen dürfen NICHT abgeschnitten werden!
Bündeln Sie die Antennenkabel nicht zusammen mit den
Servokabeln.
• Halten Sie mit den Antennen Abstand vom Motor und vom Regler.
• Beim Einbau des Empfängers in Carbon-Rümpfen, MÜSSEN die
beiden Antenen aus dem Rumpf heraus geführt werden.
• Schließen Sie keine S.BUS Servos und Kreisel am S.BUS2
Port an.
• Während des Bindungsvorgangs den Antriebsakku nicht anschlie-
ßen, um ein Anlaufen des Motors zu vermeiden!
• Schalten Sie stets zuerst den Sender, dann den Empfänger ein.
Beim Ausschalten in umgekehrter Reihenfolge verfahren.
• Falls der Empfänger zuvor mit einem anderen Sender gebunden
war, sicherstellen dass der bisherige Sender beim erneuten
Bindungsprozess nicht eingeschaltet ist.
Der Anschluss des Akkus kann an
einem beliebigen Port erfolgen.
Falls alle Ports belegt sind
V-Kabel
Schalter
Werkseinstellung: S.BUS Port, kann
auf DG2 umgestellt werden
S.BUS
Telemetrie-Sensor
DG2
S.BUS2 Telemetrie-Sensor
DG1 S.BUS2 Gerät
Link-LED
ZULASSUNGSBESTIMMUNGEN
Die Richtlinie „RE" ist die europäische Direktive für Funkanlagen und Telekommunikations- endeinrichtungen und
Dauerrot
die gegenseitige Anerkennung ihrer Konformität. Mit der Richtlinie ist unter anderem das Inverkehrbringen, sowie
Dauergrün
die Inbetriebnahme von Funkanlagen in der Europäischen Gemeinschaft festgelegt.
Als Zeichen, dass die Geräte den gültigen Europäischen Normen entsprechen, wird das CE-Symbol angebracht.
Diese Kennzeichnung ist für alle Länder in der Europäischen Union gleich. Dieses Produkt kann in allen
Dauerrot EU-Ländern und in der Schweiz betrieben werden. Wir weisen darauf hin, dass die Verantwortung für eine den
Richtlinien entsprechende Funkanlage bei Ihnen, dem Anwender liegt.
Dauergrün
INVERKEHRBRINGER
grün Blinken
RIPMAX LTD.
241 Green Street
Enfield, EN3 7SJ
United Kingdom (England)
KONFORMITÄTSERKLÄRUNG
Hiermit erklärt Ripmax Ltd., dass sich dieses Gerät in Übereinstimmung mit den grundlegenden
Anforderungen und anderen relevanten Vorschriften der entsprechenden EU-Richtlinien befindet.
Die Original-Konformitätserklärung finden Sie im Internet unter www.ripmax.de, bei der jeweiligen
Gerätebeschreibung durch Aufruf des Links „Konformitätserklärung".
ENTSORGUNG
Dieses Symbol bedeutet, dass elektrische und elektronische Geräte am Ende ihrer Nutzungsdauer
vom Hausmüll getrennt, entsorgt werden müssen. Entsorgen Sie das Gerät bei Ihrer örtlichen,
kommunalen Sammelstelle oder Recycling-Zentrum. Dies gilt für alle Länder der Europäischen
Union sowie in anderen Europäischen Ländern mit separatem Sammelsystem.
powered by
Akku
3,7~7,4V
Steckanschlüsse
Die Ausrichtung der 3 unten liegen-
den Stecker ist um 90 Grad gedreht.
