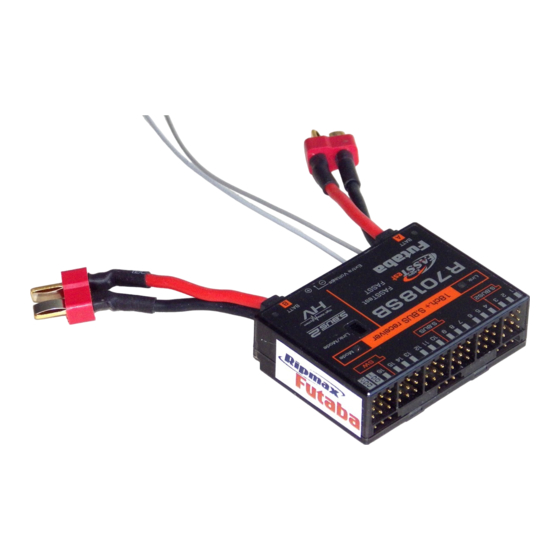

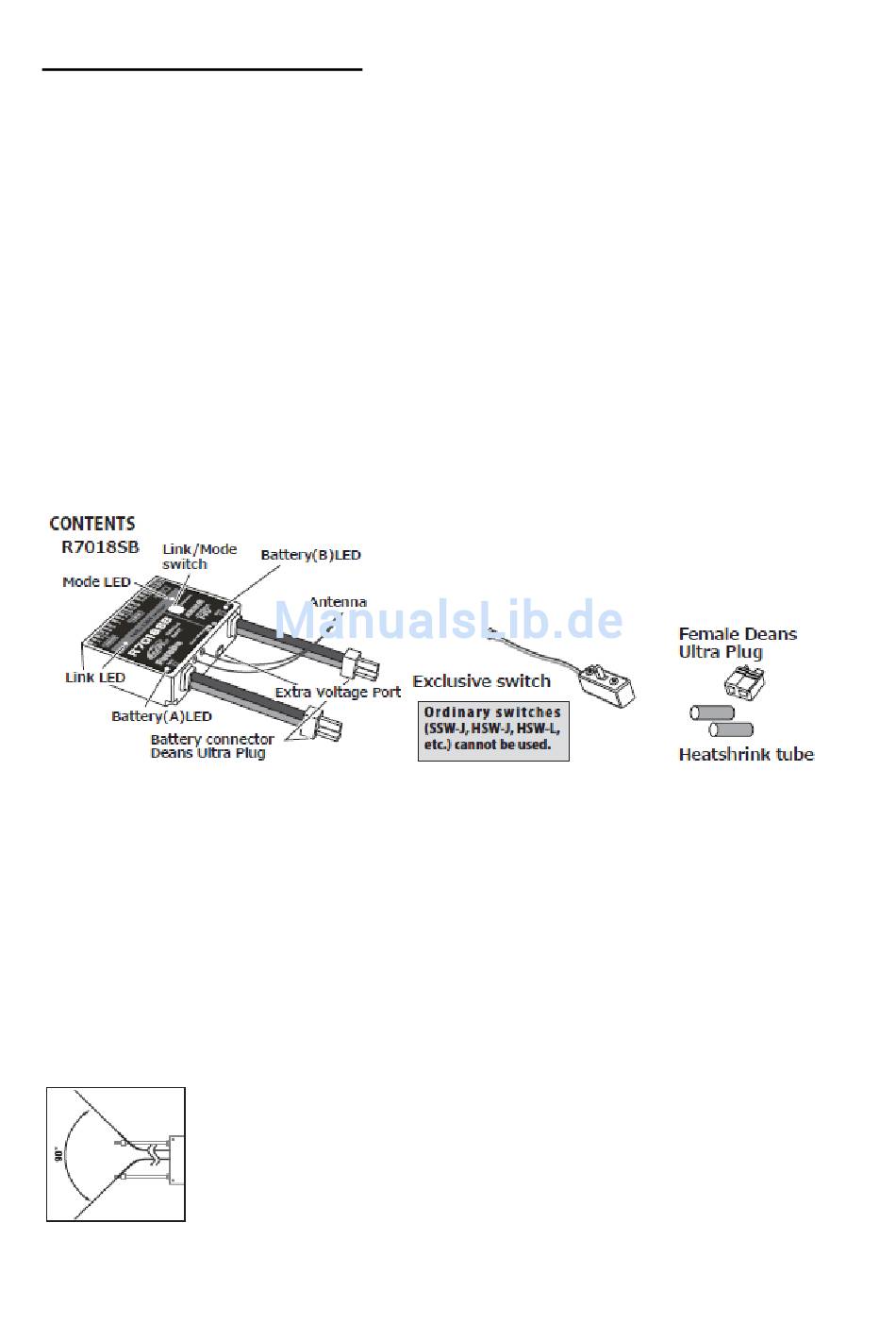

Anleitung Futaba R7018SB
Wichtige Hinweise zum Gebrauch des R7018SB:
Analog Servos können im FASSTest 12Ch Mode nicht verwendet werden.
Wenn der FASST Multi Ch High Speed Mode verwendet wird, können Analog Servos
nur an den folgenden Anschlüssen betrieben werden: CH7 ~ CH16, DG1, DG2.
Wenn das Modell nicht verwendet wird, sollten die Batterien entfernt / ausgesteckt
werden, ansonsten können die Batterien tiefentladen werden. ( Ein kleiner Stromfluss
bleibt trotz ausgeschaltetem System bestehen )
Beim Einbau des R7018SB ist entsprechend auf Schutz vor Vibrationen /
Feuchtigkeit und saubere Antennenverlegung zu achten ( siehe auch Hinweise zur
Antennenverlegung )
Zur Inbetriebnahme des Systems unbedingt nur den beiliegenden Schalter
verwenden !
Hinweise zur Antennenverlegung
Antenne soweit wie möglich von anderen elektronischen Komponenten wie ESC,
Motor etc , fernhalten.
Antenne keinesfalls knicken oder kürzen
Antennen im 90° Winkel zueinander anordnen für maximale Betriebssicherheit
Bei Verwendung des R7018SB im Carbon-Rumpf, die Antennen ca 30mm ins Freie
führen und gegen Windeinflüsse und Vibrationen schützen.

Werbung

loading

Verwandte Anleitungen für FUTABA R7018SB

Inhaltszusammenfassung für FUTABA R7018SB

  • Seite 1 Antenne soweit wie möglich von anderen elektronischen Komponenten wie ESC, Motor etc , fernhalten. Antenne keinesfalls knicken oder kürzen Antennen im 90° Winkel zueinander anordnen für maximale Betriebssicherheit Bei Verwendung des R7018SB im Carbon-Rumpf, die Antennen ca 30mm ins Freie führen und gegen Windeinflüsse und Vibrationen schützen.
  • Seite 2 Hinweise zu den Anschlüssen des R7018SB Am SBUS2 Port dürfen keine SBUS-Servo und Gyro angeschlossen werden Batterien zur Stromversorgung dürfen ausschliesslich an den dazu vorgesehenen Battery Ports angeschlossen werden ! Battery Ports Hier niemals eine Batterie anschliessen...
  • Seite 3 Anschlussschema (Beispiel ) LED Indikation SYSTEM Mode LED Status Link LED FASSTest Grün permanent Kein Signal Rot permanent Signal empfangen Grün permanent Warten auf Link Start-> nach 2 sek.-> rot blinkend FASST Kein Signal Rot permanent Signal empfangen Grün permanent Signal empfangen, ID Grün blinkend ungültig...
  • Seite 4 2. Fernsteuerung einschalten / Bindemode ( receiver linking mode ) auswählen ( siehe Anleitung Fernsteuerung)-> Bindevorgang starten 3. Empfänger R7018SB einschalten 4. Empfänger R7018SB startet Bindevorgang automatisch. ( LED blinkt rot ) Sollte innerhalb 2 Sekunden keine Bindung erkennbar sein, wechselt R7018SB in den Normal-Mode)
  • Seite 5 5. Wenn die LED von rot blinkend auf rot/grün schnell blinkend wechselt, Button loslassen 6. R7018SB ist nun bereit zum Link mit TMA-1 ( erkennbar am schnellen Blinken rot/grün ) 7. TMA-1 Link Button drücken und warten bis die LED am TMA-1 blinkt (TMA-1 startet das Binding) 8.
  • Seite 6 Arwico AG / Brühlstrasse 10 / 4107 Ettingen -CH www.arwico.ch 061 725 40 40 20.3.2015 MJE...
