FUTABA FASSTest R7008SB Kurzanleitung

An diesen FASSTest Telemetrie-Empfänger R7008SB
®
können sowohl normale PWM Servos als auch S.BUS
Servos, sowie über den S.BUS2 Anschluss auch Telem-
etrie-Sensoren angeschlossen werden.

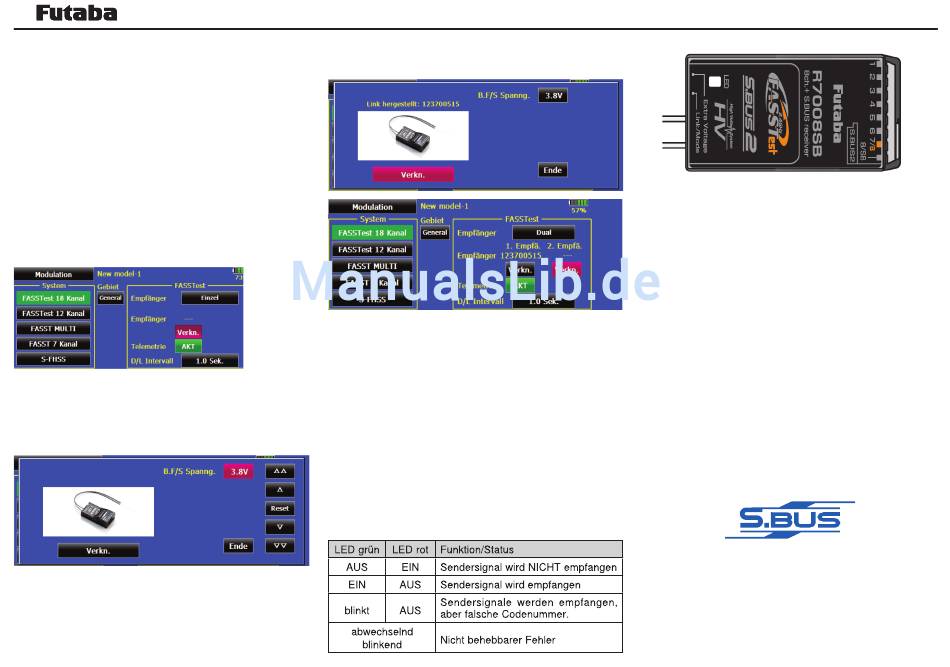

ANBINDUNG DES EMPFÄNGERS R7008SB
Um die codierten Signale des Senders zu empfangen und
umzusetzen, muß der Empfänger an den Sender „gebun-
den" werden.
• Beim Anbinden sollte in der Umgebung kein weiteres
FASSTest System eingeschaltet sein.
®
• Sender und Empfänger nahe zueinander bringen
(ca. 50 cm oder näher)
• Sender einschalten und das Menü Basis/Modulation
„FASSTest 18 Kanal" Modulation aufrufen.
• Wählen ob 1 (Einzel) oder 2 Empfänger (Dual) an diesen
Modellspeicher des Senders angebunden werden sollen
• In diesem Untermenü kann zum einen die Alarmspannung
für den Battery Failsafe dieses Empfängers eingestellt wer-
den. Dazu auf den Button B.F/S Spanng. „3,8V" drücken
• Es erscheinen die Einstelltasten um die Alarmspannung
im Bereich von 3,5 bis 8,4 Volt einzustellen.
• Zum anderen wird die „Anbindung" zum Sender
hergestellt und gespeichert.
• Taste „Verkn." drücken
• Spannungsversorgung des Empfängers einschalten, die-
ser startet den Anbindungsprozess und sendet die indi-
viduelle Codenummer des Empfängers zum Sender.
Kurzanleitung für Empfänger FASSTest
• Die Empfängercodenummer erscheint im Display
• Nach erfolgter Anbindung, leuchtet die Empfänger LED
grün.
• Button
„Verkn."
drücken, es
erscheint ein
• Die Anbindung des zweiten Empfängers erfolgt in der
Untermenü
gleichen Art und Weise.
zum Anbin-
• Durch Drücken der Taste „D/L Intervall" kann eingestellt
den des
werden, wie häufig die Telemetriedaten vom Empfänger
Empfängers.
im Modell zum Sender am Boden gefunkt werden.
• Der Einstellbereich beträgt 0,1 bis 2 Sekunden, das
entspricht:
0,1 Sek = 10 x pro Sekunde bis 2 Sek = 0,5 x pro Sekunde
• Je kleiner der Wert um so häufiger wird die Anzeige
aktualisiert.
• Zum Anzeigen von Durchschnittswerten eher eine lang-
same Intervallzeit (1-2 Sek) einstellen.
• Zur Anzeige von Spitzenwerten (Stromspitzen) sollte die
Anzeige häufiger erneuert werden.
STATUSANZEIGE DER EMPFÄNGER - LED
® R7008SB

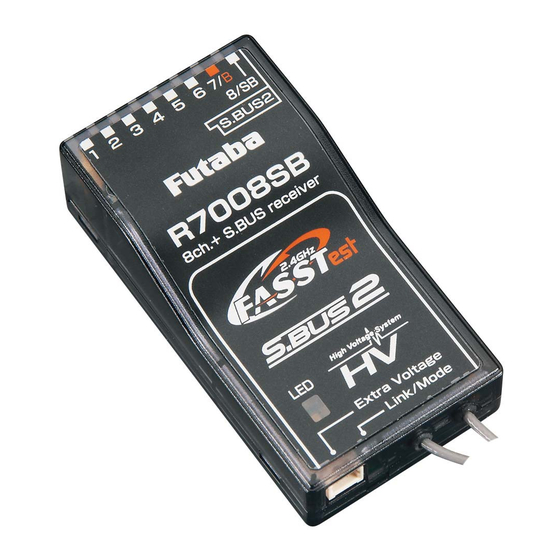

EMPFÄNGERAUSGÄNGE
Der Empfänger R7008SB besitzt verschiedene Ausgänge
zum Anschluss unterschiedlicher Servotypen, S.BUS-
Geräten sowie Telemetrie-Sensoren.
Ausgang:
1...6: Anschluss normaler (PWM) Analog - und Digital -
Servos für die Kanäle 1...6 oder (9...14). Der Empfänger ist
umschaltbar und kann die PWM-Kanäle 1...8 oder 9...16
empfangen. Mit zwei R7008SB Empfängern sind als in-
sgesamt 16 Kanäle für PWM-Servos verfügbar.
7/B: Anschluss normaler (PWM) Analog - und Digital -
Servos für den Kanal 7 oder (15) bzw. die Empfängerbat-
terie (ggf. über ein V-Kabel).
8/SB: Anschluss normaler (PWM) Analog - und Digital -
Servos für den Kanal 8 oder 16. Umschaltbar per Software
auf den S.BUS-Ausgang Kanäle 1...18.
Wenn dieser Ausgang auf S.BUS (Mode B oder D) um-
gestellt ist, können an diesen Ausgang nur noch Servos
und Geräte angeschlossen werden, welche das S.BUS
Protokoll verstehen. Dies sind derzeit S.BUS Servos, Krei-
sel und Flybarlesssysteme mit S.BUS Eingang, sowie Ak-
kuweichen. Achten Sie auf die Kennzeichnung der Geräte
mit diesem Logo:
S.BUS2:
Der S.BUS2 ist eine Weiterentwicklung des S.BUS und
wirkt bidirektional. Es können bis zu 32 Sensoren am 1.
Empfänger angeschlossen werden.
Beim Einsatz von 2 Empfängern erhöht sich die Anzahl der
„normalen" Servokanäle auf 16 (2x8) Kanäle. (Mode A+C)
In keinem Fall S.BUS Geräte am S-BUS2 anzuschließen.
