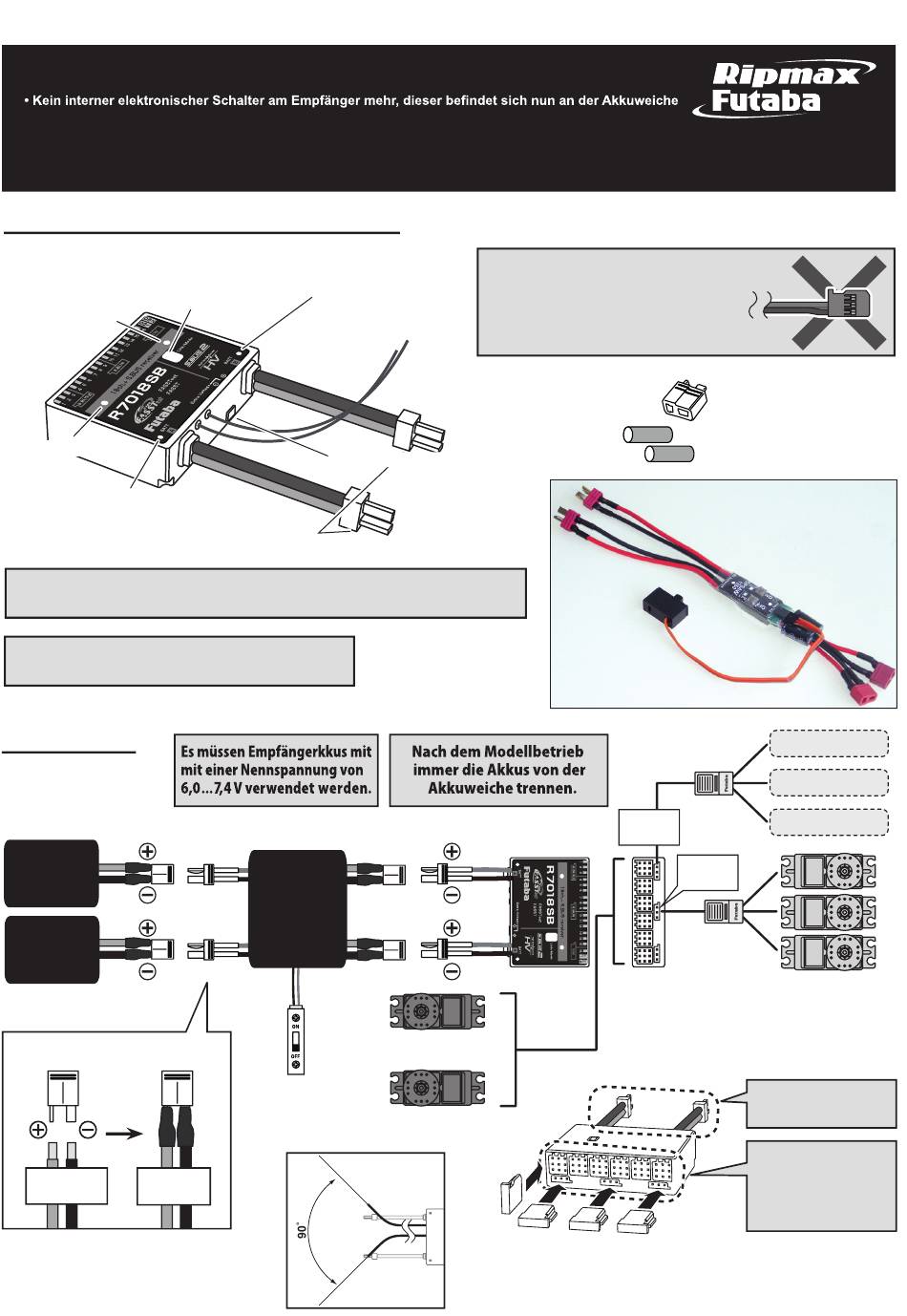

ÄNDERUNGEN ZUM STANDARD EMPFÄNGER R7018SB
• Die interne Akkuweiche ist NICHT mehr in Betrieb.
• Die im Empfänger installierten LED-Anzeigen für die Akkus sind außer Betrieb.
• Die Akkuweiche verfügt über eingebaute Rückstromkondensatoren
Alle anderen Funktionen des R7018SB Empfängers sind unverändert.
Diese Version des Futaba Empfängers ist ein Ripmax Produkt, nur dort erhältlich und nur dort kann auch der Service erfolgen!
BEDIENELEMENTE & LIEFERUMFANG

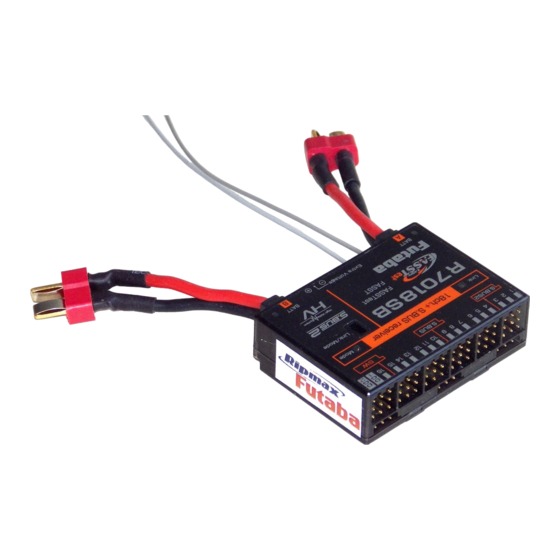

R7018SB/1350
Link/Mode
Taster
Mode LED
Link LED
Akku LED (ohne Funktion in dieser Version)
Anschlüsse zur Akkuweiche
System DEANS Ultra Plug
Die interne Akkuweiche des Empfängers ist in dieser Version
DEAKTIVIERT! Empfänger nur mit externer Akkuweiche betreiben!
Die BEC-Stromversorgung von elektronischen
Fahrtreglern darf NICHT verwendet werden!
ANSCHLUSS
1. Empfängerakku
z.B. 2s LiPo 7,4V
2. Empfängerakku
z.B. 2s LiPo 7,4V
Deans Ultra Stecker
Schrumpf-
Akkukabel
verlöten
schlauch
Akku LED (ohne Funktion
in dieser Version)
Antennen
Anschluss externe Spannungsmessung
Akkuweiche
DPS1350
(schematische
Darstellung)
Servos an Kanal 1-18
externer Schalter
(optional)
Antennenverlegung
Es können nur Stecker mit
dem DEANS Ultra Plug-System
benutzt werden, nur damit
ist die Hochstromversorgung
sichergestellt.
S.BUS2
Port
R7018SB/1350
Steckanschlüsse
Die Ausrichtung der 3 unten liegenden Stecker
ist um 90 Grad gedreht. Der Steckplatz für den
Externschalter darf NICHT genutzt werden!
Deans Ultra Plug
Buchse
Schrumpfschlauch
Telemetrie-Sensor
Telemetrie-Sensor
Hub
S.BUS2 Gerät
S.BUS
Port
Hub
S.BUS Kreisel
S.BUS Servos
Stecker zur
Akkuweiche
Ein Akku darf auf
dieser Seite nicht
angeschlossen
werden!
Futaba R7018SB/1350 • Seite 1
