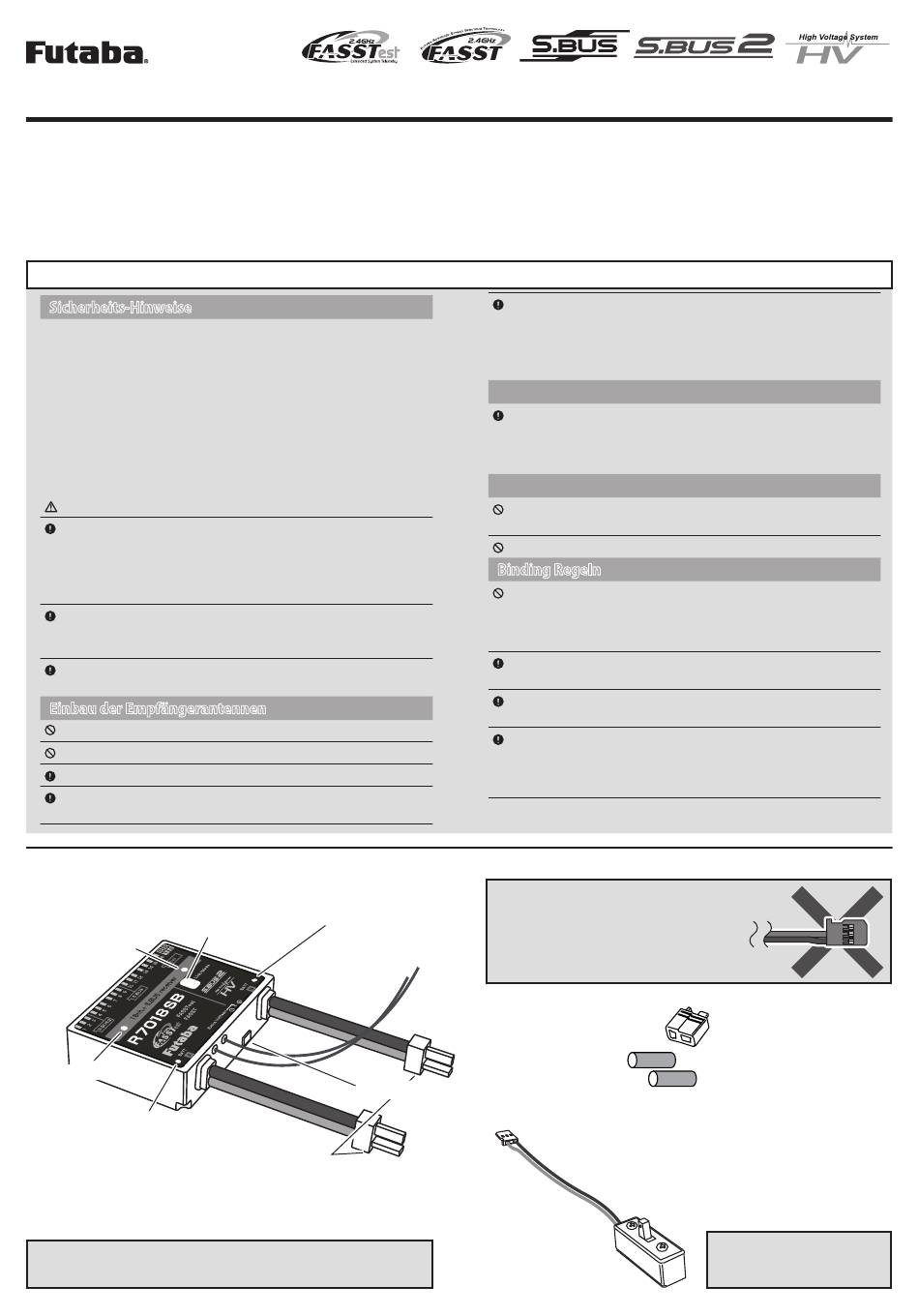

FUTABA R7018SB Handbuch

P-R7018SB
R7018SB
Vielen Dank dass Sie sich für das FASSTest R7018SB Empfängersystem entschieden haben. Es erlaubt bi-directionalen Betrieb mit Telemetrie, kann mit bis zu
18 direkt angeschlossenen Standard (PWM) Servos betrieben werden, besitzt eine eingebaute Akkuweiche mit elektronischem Schalter und stellt sowohl eine
S.BUS- als auch eine S.BUS2 Schnittstelle zur Verfügung. Der Empfänger kann sowohl mit einem Futaba FASSTest, als auch mit einem Futaba FASST Multi
CH-Sender betrieben werden, Telemetriefunktionen stehen aber nur bei Betrieb im FASSTest Mode zur Verfügung.
Die eingebaute Akkuweiche sorgt nicht nur für optimale Stromversorgung von allen 18 Empfängerausgängen auch für starke Servos, diese können so direkt am
Empfänger angeschlossen werden. Ausreichend dicke Kabelquerschnitte mit DEANS-Stecksystem ermöglichen hier die notwendige Hoch-Stromversorgung.
Die Akkuweiche sorgt auch für Redundanzbetrieb durch den Anschluss von 2 Akkus. Bei Ausfall eines der angeschlossenen Akkus wird der Empfänger weiter
mit Strom versorgt, ohne dass der defekte Akku den anderen Akku entleert.
Verwendbare Sender: Futaba FASSTest-2.4GHz / FASST-Multi-Channel Systeme
●
Sicherheits-Hinweise
• Im FASSTest 12CH-Mode können keine Analog-Servos be-
trieben werden.
• Wenn der FASST MultiCH High Speed Mode benutzt wird,
können an den Ausgängen 1-6 keine Analog-Servos betrieben
werden. In jedem anderen als im FASSTest 12 Channel Mode
können Analog-Servos an den Ausgängen 7-16 und DG1 oder
DG2 jederzeit betrieben werden.
• Der Anschluss zur Messung von externen Spannungen
(external Voltage) sollte erst nach EINschalten des R7018SB
erfolgen
WARNUNG
Bei Nichtbenutzung des Modells sollen die Akkuanschlüssen
des Empfängers immer vom Akku getrennt werden.
■ Dies dient dem Schutz des Akkus vor Entladung. Der eingebaute
elektronische Schalter benötigt einen ganz geringen, aber ständigen
Stromfluss, welcher den Akku nach längerer Zeit tiefentladen könnte.
Der Empfänger R7018SB muss im Modell sicher befestigt
und mit Schaumgummi vor Vibration geschützt werden.
Feuchtigkeitseinflüsse müssen verhindert werden.
Elektrisch leitende Gegenstände sollten grundsätzlich von
(freien) Steckverbindungen ferngehalten werden.
Einbau der Empfängerantennen
Antennenlitzen nicht einschneiden oder bündeln
Antennenlitzen nicht knicken
Antennenlitzen dürfen nicht auf Zug belastet werden
Antennenlitze immer soweit entfernt wie möglich von Motoren,
Reglern oder anderen elektrischen Störquellen verlegen.
Lieferumfang

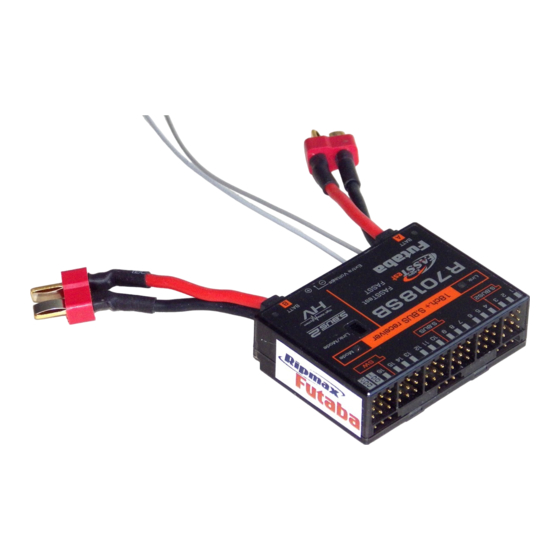

R7018SB
Link/Mode
Taste
Mode LED
Link LED
Akku-Anschluss(A)LED
Akku-Anschluss
System DEANS Ultra Plug
BEC-Versorgung von Elektronischen Fahrtreglern
können nicht verwendet werden.
◆ FASSTest-2.4GHz Bidirectional Communication System / FASST-Multi-ch 2.4GHz
◆ Dual Battery ◆ S.BUS2 / S.BUS Port and 18 Channels for Conventional System Receiver
Akku-Anschluss(B)LED
Antenna
Externe Spannung
Sicherstellen dass die beiden Antennenlitzen im 90 Grad-
Winkel zueinander verlegt werden.
■ Nur auf diese Weise wird das Diversity System des Empfängers und
der beiden Antennen wirksam. Nur so können Empfangs-Störungen
wirksam unterdrückt werden.
Antenneneinbau in Carbonrümpfen
Die letzten 3cm der Antennenlitzen müssen vollständig
ausserhalb des Rumpfes installiert sein. Diese 3cm Endstücke
müssen so befestigt sein dass diese sich nicht bewegen oder
sogar wieder in den Rumpf zurück gedrückt werden können.
Vorsichtsmaßnahmen
Ein S.BUS Servo oder Kreisel darf nicht an den S.BUS2 Stecker
angeschlossen werden
Akkus nur an den Akkusteckern mit Kabeln anstecken
Binding Regeln
Ungesteuerte Ausgangssignale können während des
Bindeprozesses vorkommen, daher den Bindeprozess des
Empfängers mit dem Sender nicht starten, während der Elektro-
oder Verbrennungsmotor angeschlossen ist oder läuft.
Um den Bindeprozess zu überprüfen den Empfänger nach
Abschluss des Bindeprozesses Aus- und wieder EINschalten.
Einschaltreihenfolge: Erst den Sender, dann den Empfänger
einschalten
War der Empfänger vor einem erneuten Bindeprozess mit
einem anderen Sender gebunden, sicherstellen dass der
bisherige Sender beim neuen Bindeprozess nicht eingeschaltet
ist.
Es können nur Stecker mit
dem DEANS Ultra Plug-System
benutzt werden, nur damit
ist die Hochstromversorgung
sichergestellt.
- 1 -
Deans Ultra Plug
Buchse
Schrumpfschlauch
Extern-Schalter
Normale Empfängerschalter
(SSW-j, HSW-L, usw.) können
nicht benutzt werden.
