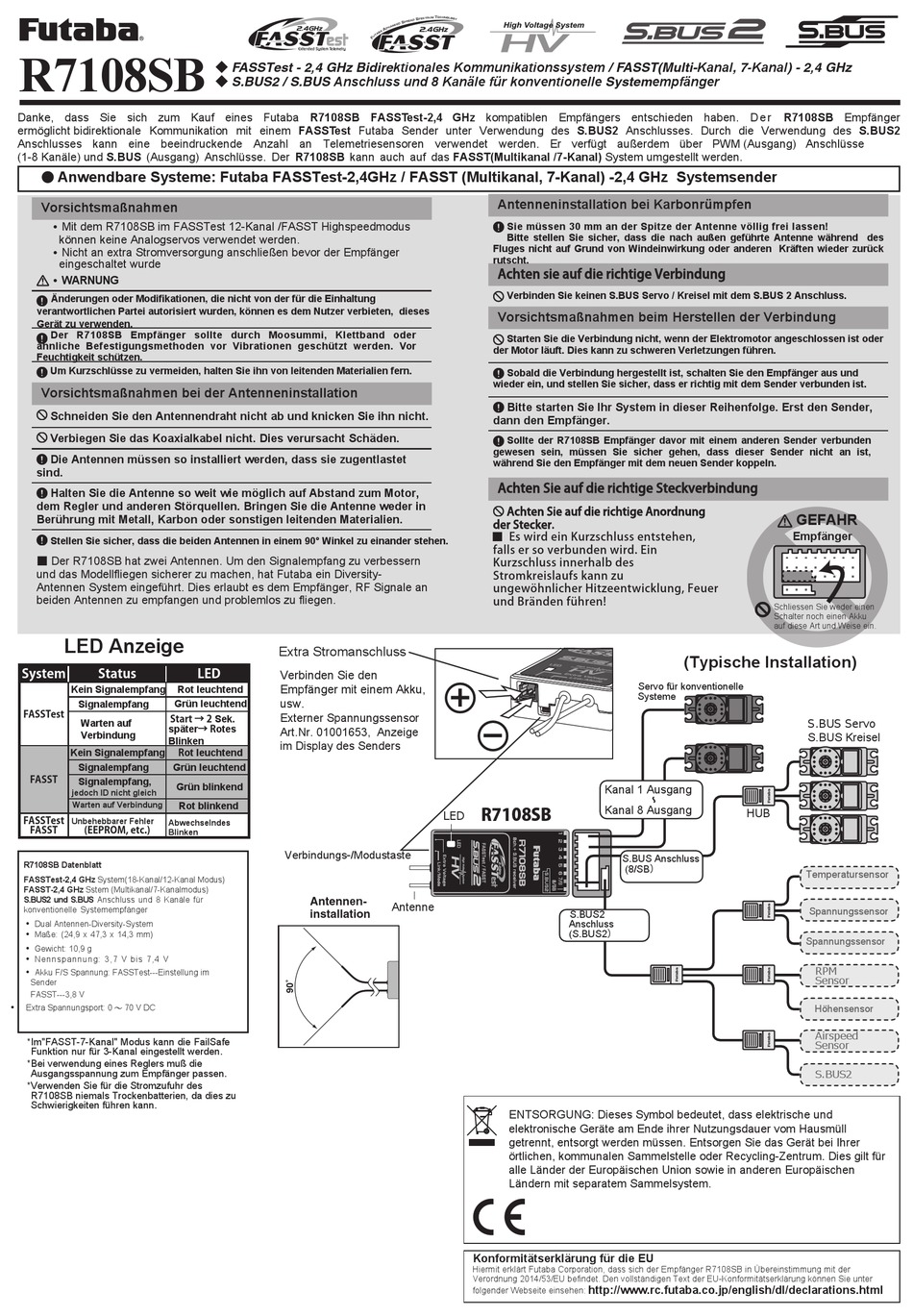

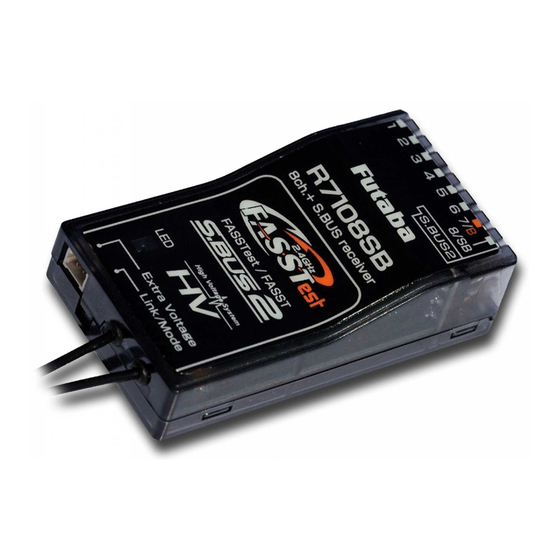

FUTABA R7108SB Bedienungsanleitung

R7108SB
Danke, dass Sie sich zum Kauf eines Futaba R7108SB FASSTest-2,4 GHz kompatiblen Empfängers entschieden haben. D e r
ermöglicht bidirektionale Kommunikation mit einem FASSTest Futaba Sender unter Verwendung des S.BUS2 Anschlusses. Durch die Verwendung des S.BUS2
Anschlusses kann eine beeindruckende Anzahl an Telemetriesensoren verwendet werden. Er verfügt außerdem über PWM (Ausgang) Anschlüsse
(1-8 Kanäle) und S.BUS (Ausgang) Anschlüsse. Der R7108SB kann auch auf das FASST(Multikanal /7-Kanal) System umgestellt werden.
●
Anwendbare Systeme: Futaba FASSTest-2,4GHz / FASST (Multikanal, 7-Kanal) -2,4 GHz Systemsender
Vorsichtsmaßnahmen
Mit dem R7108SB im FASSTest 12-Kanal /FASST Highspeedmodus
•
können keine Analogservos verwendet werden.
Nicht an extra Stromversorgung anschließen bevor der Empfänger
•
eingeschaltet wurde
WARNUNG
•
Änderungen oder Modifikationen, die nicht von der für die Einhaltung
verantwortlichen Partei autorisiert wurden, können es dem Nutzer verbieten, dieses
Gerät zu verwenden.
Der R7108SB Empfänger sollte durch Moosummi, Klettband oder
ähnliche Befestigungsmethoden vor Vibrationen geschützt werden. Vor
Feuchtigkeit schützen.
Um Kurzschlüsse zu vermeiden, halten Sie ihn von leitenden Materialien fern.
Vorsichtsmaßnahmen bei der Antenneninstallation
Schneiden Sie den Antennendraht nicht ab und knicken Sie ihn nicht.
Verbiegen Sie das Koaxialkabel nicht. Dies verursacht Schäden.
Die Antennen müssen so installiert werden, dass sie zugentlastet
sind.
Halten Sie die Antenne so weit wie möglich auf Abstand zum Motor,
dem Regler und anderen Störquellen. Bringen Sie die Antenne weder in
Berührung mit Metall, Karbon oder sonstigen leitenden Materialien.
Stellen Sie sicher, dass die beiden Antennen in einem 90° Winkel zu einander stehen
■ Der R7108SB hat zwei Antennen. Um den Signalempfang zu verbessern
und das Modellfliegen sicherer zu machen, hat Futaba ein Diversity-
Antennen System eingeführt. Dies erlaubt es dem Empfänger, RF Signale an
beiden Antennen zu empfangen und problemlos zu fliegen.
LED Anzeige
System Status
Kein Signalempfang Rot leuchtend
Signalempfang Grün leuchtend
FASSTest
Start → 2 Sek.
Warten auf
später→ Rotes
Verbindung
Blinken
Rot leuchtend
Kein Signalempfang
Signalempfang
Grün leuchtend
FASST
Signalempfang,
Grün blinkend
jedoch ID nicht gleich
Rot blinkend
Warten auf Verbindung
FASSTest
Unbehebbarer Fehler
Abwechselndes
FASST (EEPROM, etc.)
Blinken
R7108SB Datenblatt
FASSTest-2,4 GHz System(18-Kanal/12-Kanal Modus)
FASST-2,4 GHz Sstem (Multikanal/7-Kanalmodus)
S.BUS2 und S.BUS Anschluss und 8 Kanäle für
konventionelle Systemempfänger
•
Dual Antennen-Diversity-System
•
Maße: (24,9 x 47,3 x 14,3 mm)
•
Gewicht: 10,9 g
•
Nennspannung: 3,7 V bis 7,4 V
•
Akku F/S Spannung: FASSTest---Einstellung im
Sender
FASST---3,8 V
•
Extra Spannungsport: 0 ～ 70 V DC
*Im"FASST-7-Kanal" Modus kann die FailSafe
Funktion nur für 3-Kanal eingestellt werden.
*Bei verwendung eines Reglers muß die
Ausgangsspannung zum Empfänger passen.
*Verwenden Sie für die Stromzufuhr des
R7108SB niemals Trockenbatterien, da dies zu
Schwierigkeiten führen kann.
◆ FASSTest - 2,4 GHz Bidirektionales Kommunikationssystem / FASST(Multi-Kanal, 7-Kanal) - 2,4 GHz
◆ S.BUS2 / S.BUS Anschluss und 8 Kanäle für konventionelle Systemempfänger
Extra Stromanschluss
LED
Verbinden Sie den
Empfänger mit einem Akku,
usw.
Externer Spannungssensor
Art.Nr. 01001653, Anzeige
im Display des Senders
Verbindungs-/Modustaste
Antennen-
installation
Antenneninstallation bei Karbonrümpfen
Sie müssen 30 mm an der Spitze der Antenne völlig frei lassen!
Bitte stellen Sie sicher, dass die nach außen geführte Antenne während des
Fluges nicht auf Grund von Windeinwirkung oder anderen Kräften wieder zurück
rutscht.
Achten sie auf die richtige Verbindung
Verbinden Sie keinen S.BUS Servo / Kreisel mit dem S.BUS 2 Anschluss.
Vorsichtsmaßnahmen beim Herstellen der Verbindung
Starten Sie die Verbindung nicht, wenn der Elektromotor angeschlossen ist oder
der Motor läuft. Dies kann zu schweren Verletzungen führen.
Sobald die Verbindung hergestellt ist, schalten Sie den Empfänger aus und
wieder ein, und stellen Sie sicher, dass er richtig mit dem Sender verbunden ist.
Bitte starten Sie Ihr System in dieser Reihenfolge. Erst den Sender,
dann den Empfänger.
Sollte der R7108SB Empfänger davor mit einem anderen Sender verbunden
gewesen sein, müssen Sie sicher gehen, dass dieser Sender nicht an ist,
während Sie den Empfänger mit dem neuen Sender koppeln.
Achten Sie auf die richtige Steckverbindung
Achten Sie auf die richtige Anordnung
der Stecker.
■ Es wird ein Kurzschluss entstehen,
.
falls er so verbunden wird. Ein
Kurzschluss innerhalb des
Stromkreislaufs kann zu
ungewöhnlicher Hitzeentwicklung, Feuer
und Bränden führen!
＋
－
R7108SB
LED
Antenne
ENTSORGUNG: Dieses Symbol bedeutet, dass elektrische und
elektronische Geräte am Ende ihrer Nutzungsdauer vom Hausmüll
getrennt, entsorgt werden müssen. Entsorgen Sie das Gerät bei Ihrer
örtlichen, kommunalen Sammelstelle oder Recycling-Zentrum. Dies gilt für
alle Länder der Europäischen Union sowie in anderen Europäischen
Ländern mit separatem Sammelsystem.
Konformitätserklärung für die EU
Hiermit erklärt Futaba Corporation, dass sich der Empfänger R7108SB in Übereinstimmung mit der
Verordnung 2014/53/EU befindet. Den vollständigen Text der EU-Konformitätserklärung können Sie unter
folgender Webseite einsehen:
(Typische Installation)
Servo für konventionelle
Systeme
Kanal 1 Ausgang
Kanal 8 Ausgang
S.BUS Anschluss
(8/SB）
S.BUS2
Anschluss
(S.BUS2）
http://www.rc.futaba.co.jp/english/dl/declarations.html
R7108SB Empfänger
GEFAHR
Empfänger
Schliessen Sie weder einen
Schalter noch einen Akku
auf diese Art und Weise ein.
S.BUS Servo
S.BUS Kreisel
HUB
Temperatursensor
Spannungssensor
Spannungssensor
RPM
Sensor
Höhensensor
Airspeed
Sensor
S.BUS2
