FUTABA R7108SB Anleitung

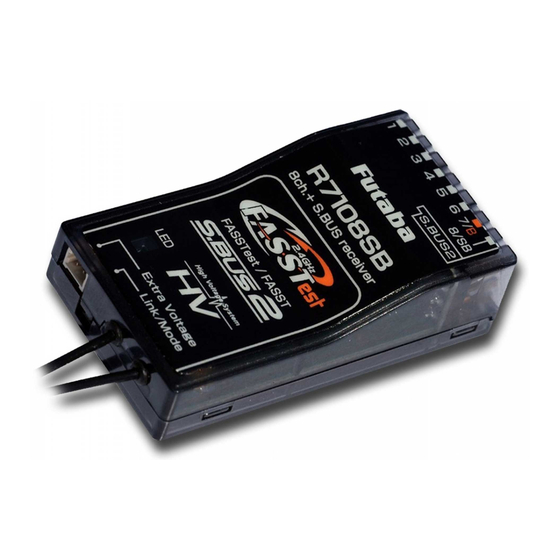

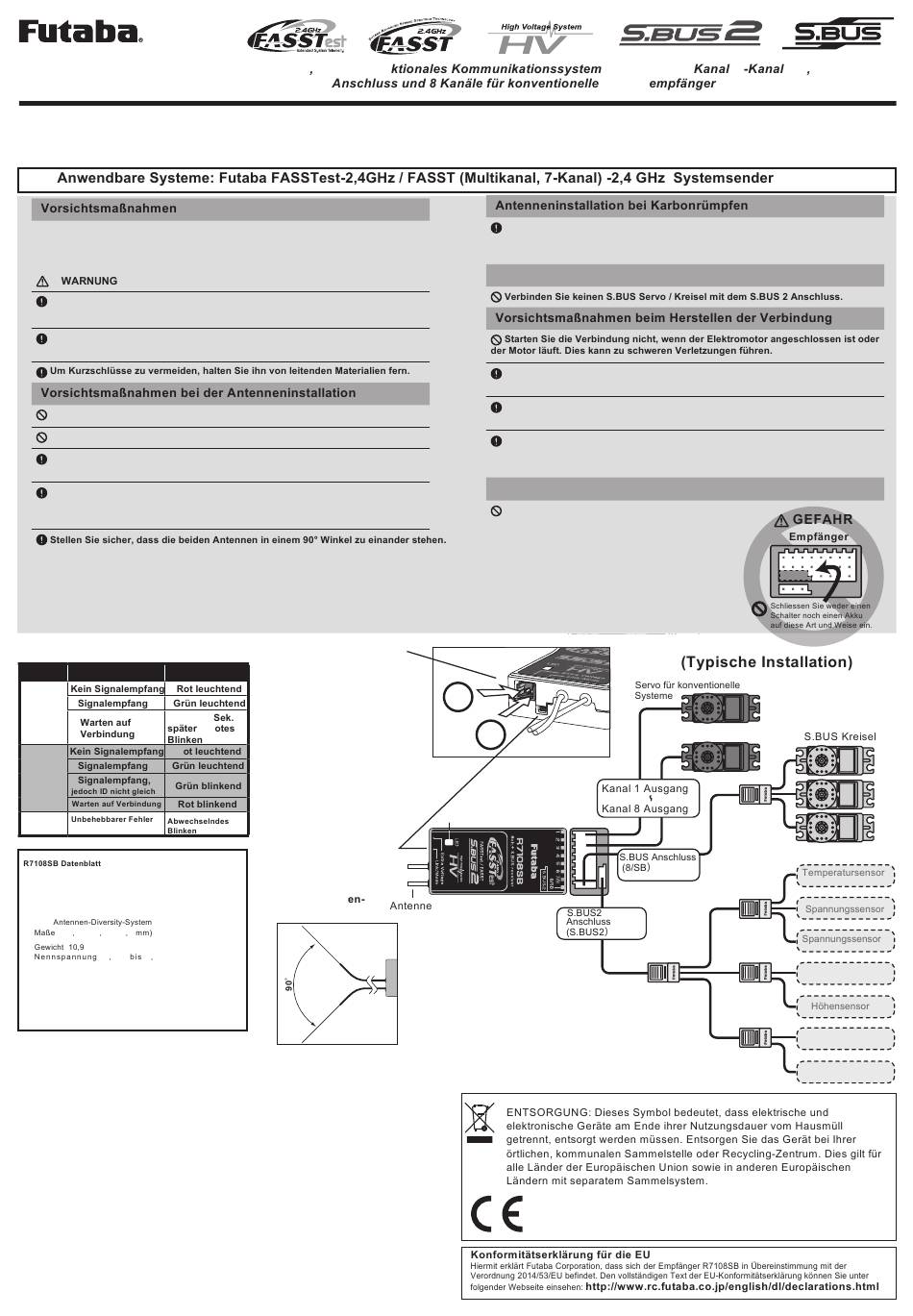

R7108SB
Vielen Dank für den Kauf des R7108SB FASSTest 2.4 GHz Empfängers. Der Empfänger verfügt über Telemetrie sowie S.BUS/S.BUS2- und PWM-Servoausgänge.
Der R7108SB kann auf das Übertragungssystem FASST-Multikanal, 7-Kanal umgestellt werden.
●
■ Mit dem R7108SB im FASSTest 12-Kanal Highspeedmode können
keine Analogservos verwendet werden.
■ Schließen Sie keine externe Stromversorgung an, bevor der
Empfänger nicht eingeschaltet worden ist.
•
Unterlassen Sie nicht autorisierte Änderungen und Modifikationen, um den
ordnungsgemässen Betrieb zu ermöglichen. Schützen Sie den
Empfänger vor Feuchtigkeit.
Der R7108SB Empfänger sollte durch Moosgummi, Klettband oder
Kautschuk vor Vibrationen geschützt werden.
Schneiden Sie den Antennendraht nicht ab und knicken Sie ihn nicht.
Verbiegen Sie das Koaxialkabel nicht. Dies verursacht Schäden.
Die Antennen müssen so installiert werden, dass sie zugentlastet sind.
Halten Sie die Antenne so weit wie möglich auf Abstand zum Motor, dem
Regler und anderen Störquellen. Bringen Sie die Antenne weder in
Berührung mit Metall, Karbon oder sonstigen leitenden Materialien.
■ 7108SB hat zwei Antennen für einen dualen Signalempfang. Futaba hat das
Diversity Antennen System eingeführt um die Funktionssicherheit zu verbessern.
.
LED Anzeige
System Status
FASSTest
Start → 2
R
FASST
FASSTest
FASST (EEPROM, etc.)
FASSTest-2,4 GHz System(18-Kanal/12-Kanal Mode)
FASST-2,4 GHz Sstem (Multikanal/7-Kanalmode)
S.BUS2 und S.BUS Anschluss und 8 Kanäle für
konventionelle Systemempfänger
•
Dual
•
: (24 9 x 47 3 x 14 3
•
: g
•
: 3 7 V 7 4 V
•
Akku F/S Spannung: FASSTest---Einstellung im
Sender FASST---3,8 V
• Extra Spannungsport 0 - 70V DC
*Im"FASST-7-Kanal" Mode kann die FailSafe
Funktion nur für 3-Kanal eingestellt werden.
*Bei verwendung eines Reglers muß die
Ausgangsspannung zum Empfänger passen.
*Verwenden Sie für die Stromzufuhr des
R7108SB niemals Trockenbatterien, da dies zu
Schwierigkeiten führen kann.
◆ FASSTest - 2 4 GHz Bidire
◆ S.BUS2 / S.BUS
Extra Voltage (Spannung)
LED Der Empfänger funkt automatisch die
Empfängerakkuspannung und die
Empfangsstärke an den Sender.
Zusätzlich ist der Empfänger bereits mit
einem Anschluss zur Erfassung der
→ R
Fahr- Flugakkuspannung ausgerüstet.
Über die Anschlussbuchse EXTRA
VOLTAGE kann automatisch die
aktuelle Fahr- Flugspannung
übertragen werden. Dazu ist ein
optionale Anschlusskabel erforderlich.
Art.Nr.:P-EBB0141
Mode-/Verbindungstaste
Antenn
installation
/ FASST(Multi-
System
Stellen Sie sicher das beide Enden des Empfängers aus dem
Rumpf herausgeführt sind. Lassen Sie 30mm an der Spitze der
Antenne völlig frei.
Achten sie auf die richtige Verbindung
Sobald die Verbindung hergestellt ist, schalten Sie den Empfänger aus und
wieder ein, und stellen Sie sicher, dass er richtig mit dem Sender verbunden ist.
Bitte starten Sie Ihr System in dieser Reihenfolge. Erst den Sender, dann den
Empfänger.
Falls der Empfänger zuvor mit einem anderen Sender gebunden
war, stellen Sie sicher das der bisherige Sender nicht beim
erneuten Bindingprozess eingeschaltet ist.
Achten Sie auf die richtige Steckverbindung
Achten Sie auf die richtige
Anordnung der Stecker.
■ Es wird ein Kurzschluss entstehen, falls er so
verbunden wird. Ein Kurzschluss innerhalb des
Stromkreislaufs kann zu ungewöhnlicher
Hitzeentwicklung, Feuer und Bränden
führen!
＋
−
R7108SB
LED
, 7 ) - 2 4 GHz
S.BUS Servo
HUB
RPM
Sensor
Airspeed
Sensor
S.BUS2
