FUTABA FASSTest R 7003 SB Kurzanleitung

Wir empfehlen, vor Inbetriebnahme unbedingt die aus-
führliche Bedienungsanleitung sowie die Sicherheits-
hinweise zu lesen, welche im Internet unter www. rob-
be.com und der Artikelnummer No. F1004 (R7003SB)
zu finden ist.

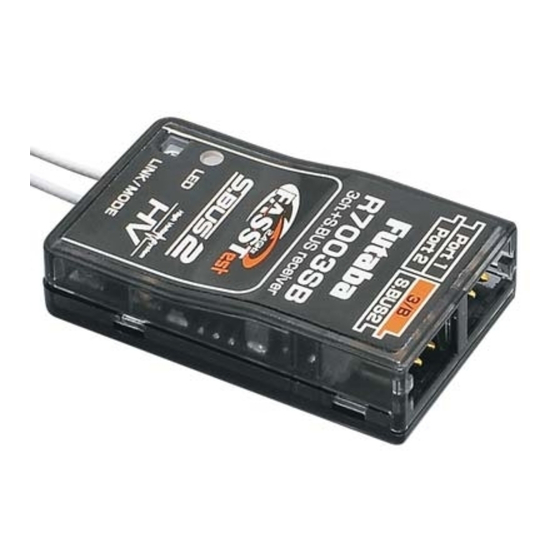

Kleiner, nur 7g leichter 3 /18 -Kanal 2,4 GHz FASSTest
S.BUS-Empfänger mit voller Reichweite und integriertem
Telemetriesender. Mit S.BUS/ S.BUS2 - System für bis zu
18 Kanäle und somit einsetzbar vom Mini - Heli bis zum
Großflugmodell.

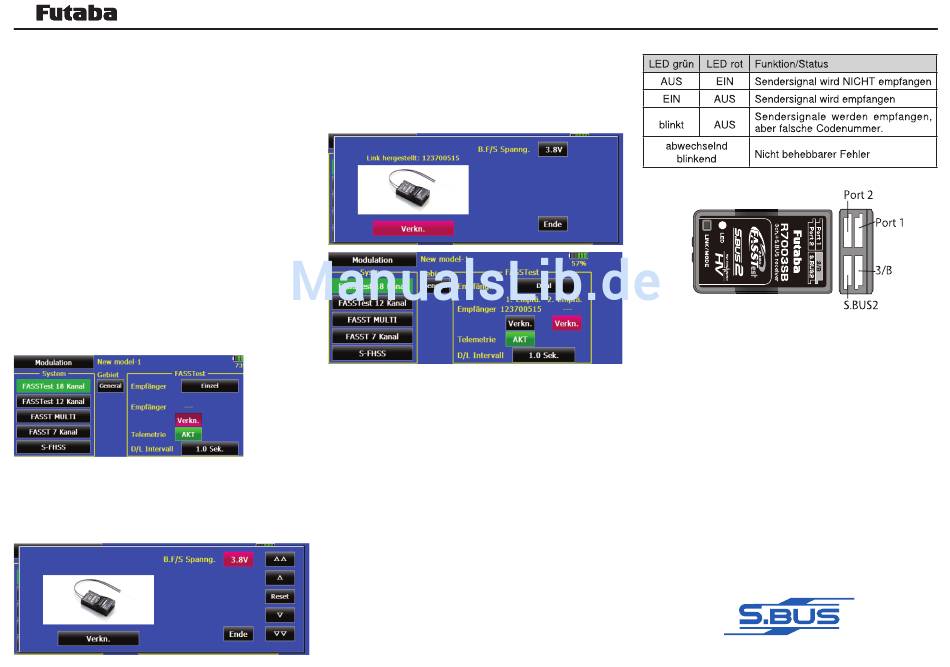

ANBINDUNG DES EMPFÄNGERS R7008SB
Um die codierten Signale des Senders zu empfangen und
umzusetzen, muß der Empfänger an den Sender „gebun-
den" werden.
• Beim Anbinden sollte in der Umgebung kein weiteres
FASSTest System eingeschaltet sein.
®
• Sender und Empfänger nahe zueinander bringen
(ca. 50 cm oder näher)
• Sender einschalten und das Menü Basis/Modulation
„FASSTest 18 Kanal" Modulation aufrufen.
• Wählen ob 1 (Einzel) oder 2 Empfänger (Dual) an diesen
Modellspeicher des Senders angebunden werden sollen
• In diesem Untermenü kann zum einen die Alarmspannung
für den Battery Failsafe dieses Empfängers eingestellt wer-
den. Dazu auf den Button B.F/S Spanng. „3,8V" drücken
• Es erscheinen die Einstelltasten um die Alarmspannung
im Bereich von 3,5 bis 8,4 Volt einzustellen.
Kurzanleitung für Empfänger FASSTest
• Zum anderen wird die „Anbindung" zum Sender
hergestellt und gespeichert.
• Taste „Verkn." drücken
• Spannungsversorgung des Empfängers einschalten, die-
ser startet den Anbindungsprozess und sendet die indi-
®
viduelle Codenummer des Empfängers zum Sender.
• Button
„Verkn."
• Die Empfängercodenummer erscheint im Display
drücken, es
• Nach erfolgter Anbindung, leuchtet die Empfänger LED
erscheint ein
grün.
Untermenü
zum Anbin-
• Die Anbindung des zweiten Empfängers erfolgt in der
den des
gleichen Art und Weise.
Empfängers.
• Durch Drücken der Taste „D/L Intervall" kann eingestellt
werden, wie häufig die Telemetriedaten vom Empfänger
im Modell zum Sender am Boden gefunkt werden.
• Der Einstellbereich beträgt 0,1 bis 2 Sekunden, das
entspricht: 0,1 Sek = 10 x pro Sekunde bis 2 Sek = 0,5 x
pro Sekunde
• Je kleiner der Wert um so häufiger wird die Anzeige
aktualisiert.
• Zum Anzeigen von Durchschnittswerten eher eine lang-
same Intervallzeit (1-2 Sek) einstellen.
• Zur Anzeige von Spitzenwerten (Geschwindigkeit,
Variometer) sollte die Anzeige unverzögert erfolgen
(D/L auf 0,1).
® R 7003 SB
STATUSANZEIGE DER EMPFÄNGER - LED
EMPFÄNGERAUSGÄNGE
Der Empfänger R7003SB besitzt verschiedene Ausgänge
zum Anschluss unterschiedlicher Servotypen, S.BUS-Ge-
räten sowie Telemetrie-Sensoren.
Ausgang:
Normaler pWm-Ausgang:
Die Ausgänge der 3 PWM-Servokanäle sind in 11 Grup-
pen den Ausgängen Port 1, 2 und 3 (fest auf Port 3) zu-
teilbar, wodurch die Ausgangsbelegung weitgehend frei
gewählt werden kann.
S.BUS-Ausgang:
An diesem Ausgang können direkt bis zu 18 der neuen,
programmierbaren S.BUS Servos oder periphere Geräte
wie Kreisel, Flybarless-Systeme oder Drehzahlregler an-
geschlossen werden.
• Eine Zuleitung für alle Kanäle.
• Kein Kabelgewirr und geringeres Gewicht.
• Weitere Standard-Servos können über S.BUS PWM-
Adapter am Empfänger angeschlossen werden. Einfa-
cher geht es nicht. Achten Sie auf die Kennzeichnung
der Geräte mit diesem Logo:
3/B:
Kanal 3 bzw. Empfängerakku.
