Rauch AXIS QUANTRON-A Handbuch Seite 21

Umrüstsatz AXIS

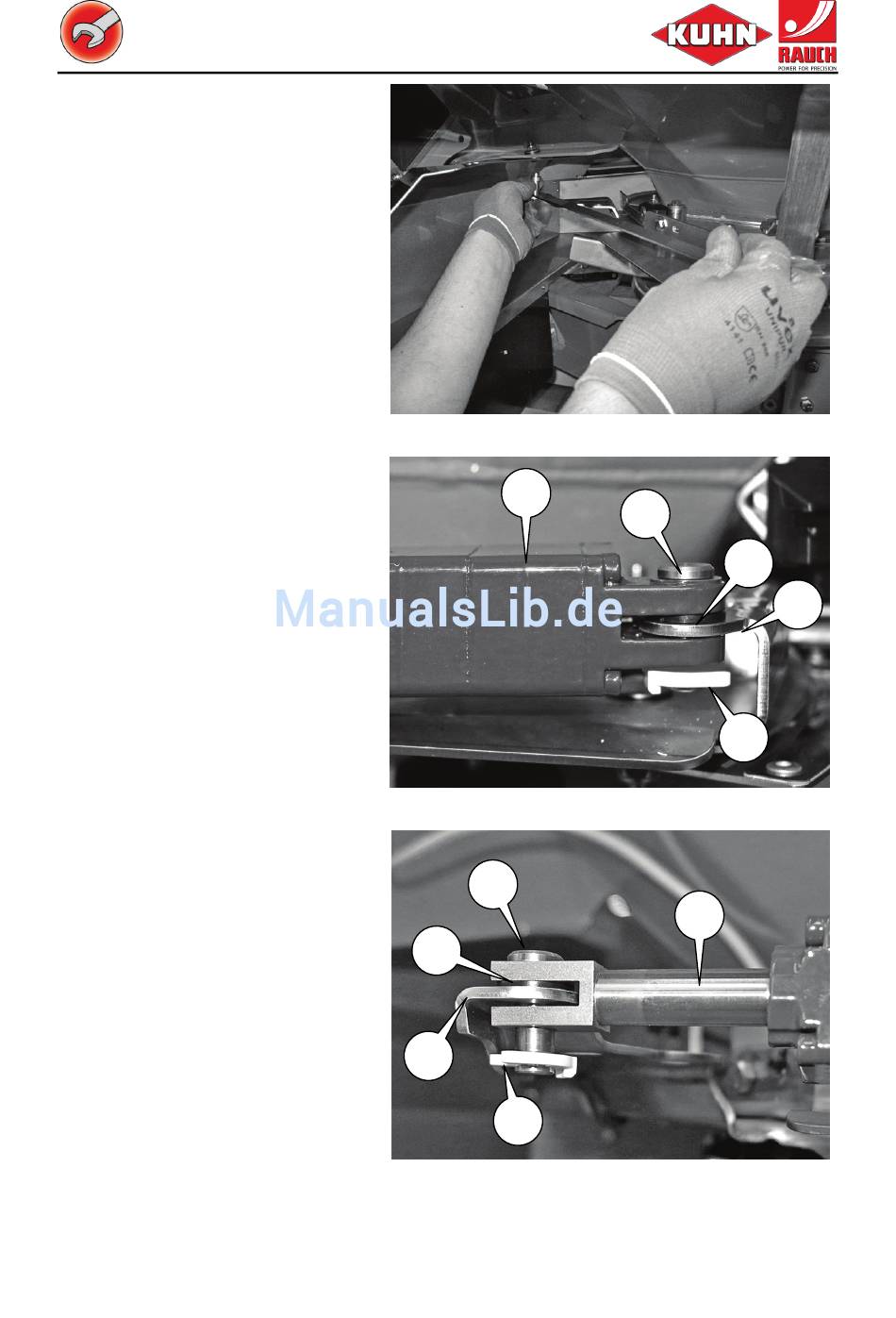

05.6. Lehre heraus nehmen.
05.7. Aktuator an der Gehäuseseite mit
der Konsole verbinden.
Legende
a) Aktuator
b) Bundbolzen
c) POM-Scheibe 10,5
d) Konsole
e) Sicherungsscheibe
05.8. Kolbenstange des Aktuator mit
dem Dosierschieber verbinden.
Legende
a) Kolbenstange
b) Bundbolzen
c) POM-Scheibe 10,5
d) Dosierschieber
e) Sicherungsscheibe
a
b
c
d
e
Seite 15 / 44
b
c
d
e
a
