installation
2.
2.1. Türstation a/b
▸
Zum Betrieb des Kapazitiven Tastwahl-
blocks wird zwingend eine 12-15 V Zusatz-
versorgung benötigt. Schließen Sie die
potentialfreie 12-15 V Gleichspannung an
den entsprechenden Klemmen der Basis-
elektronik an (s. Bild 2).
▸
Verbinden Sie das Anschlusskabel der
Anschlussplatine Spannungsversorgung
(
Bild 1) mit dem Anschlussstecker für
12-15 V auf der Basiselektronik (
Hinweis: Die Spannung muss von der Tür-
station zur Verfügung gestellt werden. Die
Zusatzversorgung darf nicht direkt an den
Tastwahlblock angeschlossen werden.

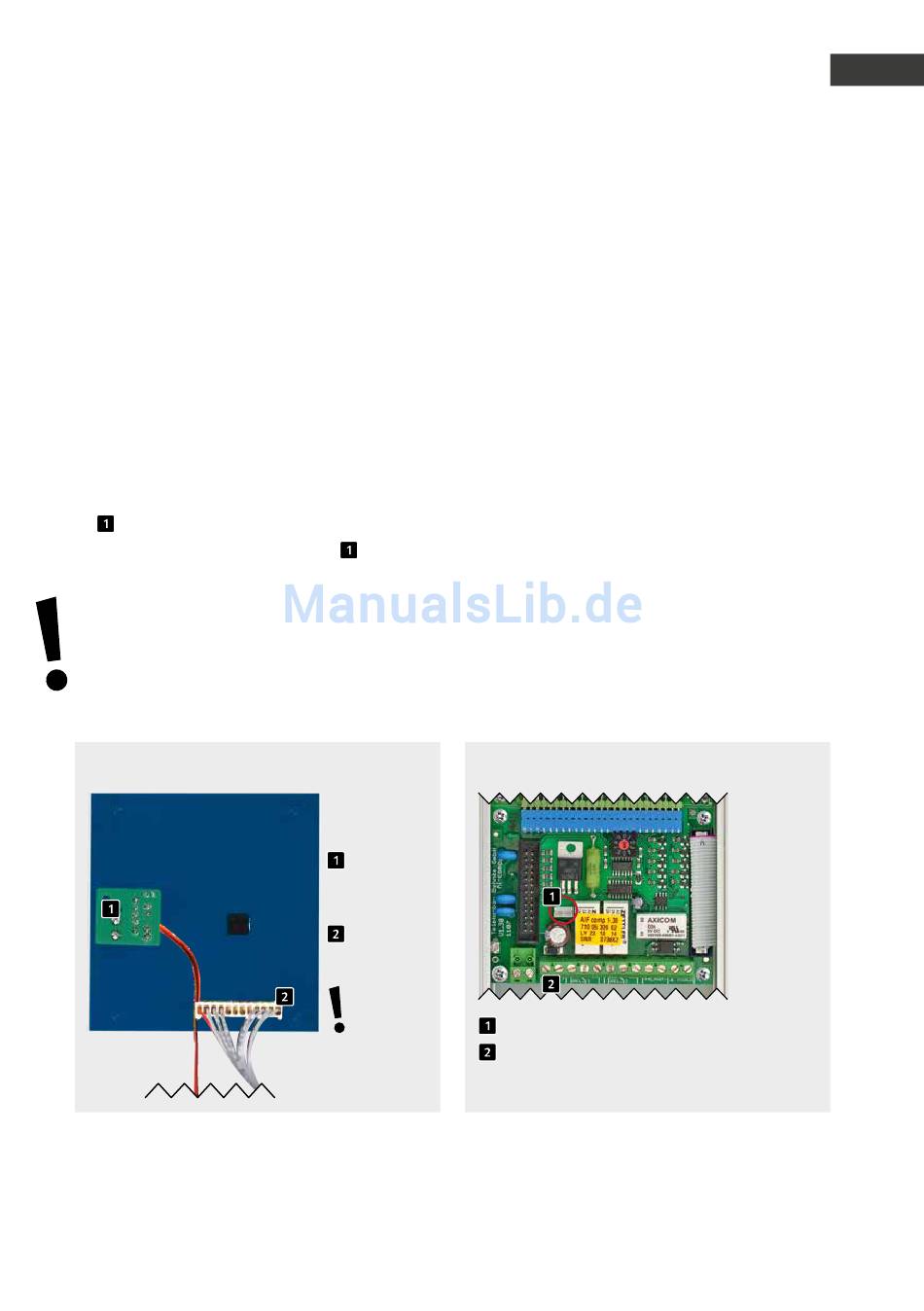

Anschluss an Tastwahlblock (Rückseite)
Bild 1
www.behnke-online.de
▸
Schließen Sie im nächsten Schritt den
8-poligen Tastwahlblock-Stecker an die dafür
vorgesehene Buchse an (bitte Richtung
beachten, s. Bild 1).
Bild 2).
Anschluss an AIF: a/b
Anschluss-
platine
Spannungs-
versorgung
Tastwahl-
blockstecker
Bitte wie
gezeigt auf-
stecken und
die Richtung
beachten!
Anschlussstecker für 12-15 V
Anschlussklemme für 12-15 V Zusatzversorgung
Bild 2
Anleitung Kapazitiver Tastwahlblock
Installation
D
5
