Notice pour clavier à écran tactile
F

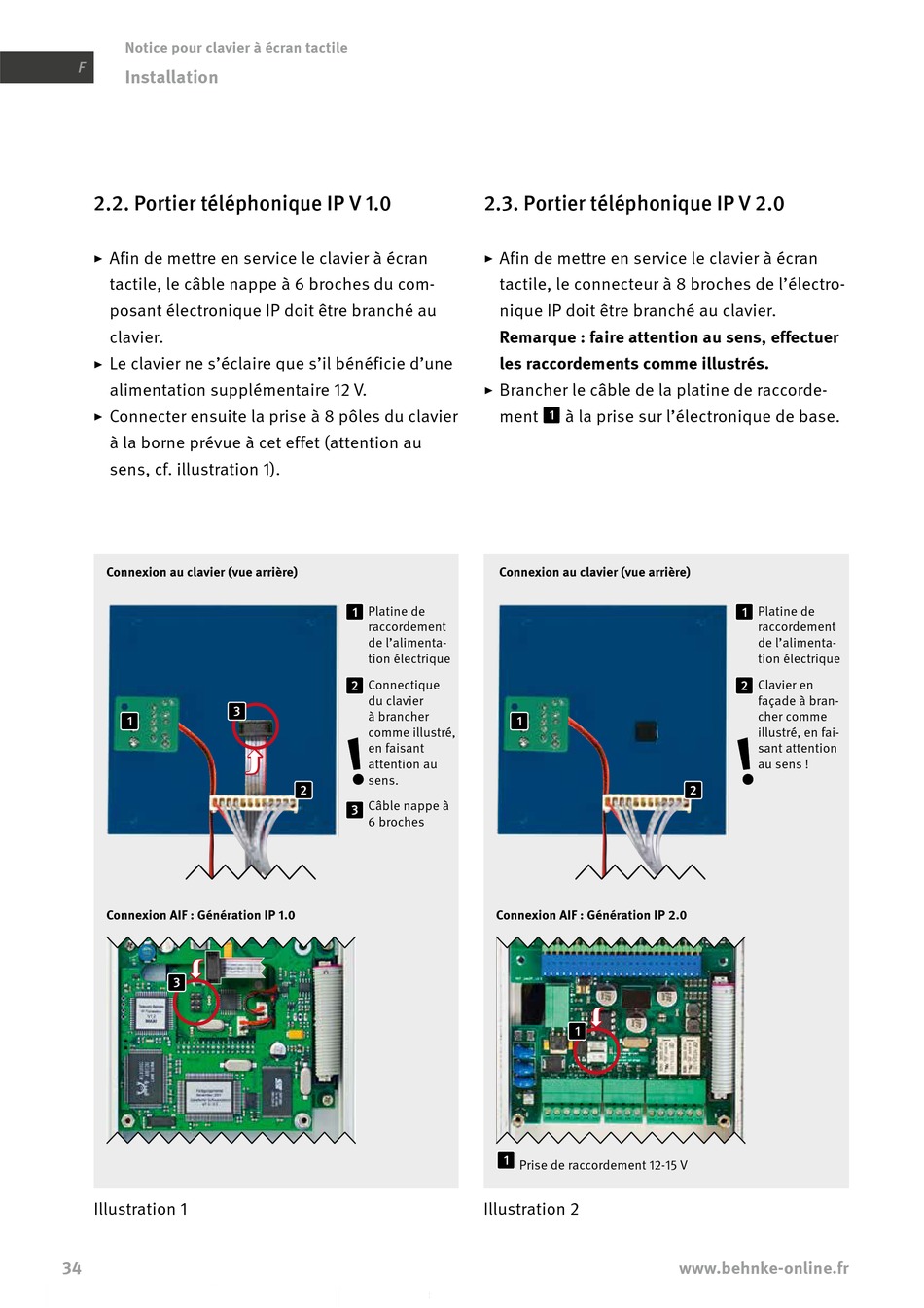

Installation
2.2. Portier téléphonique IP V 1.0
▸
Afin de mettre en service le clavier à écran
tactile, le câble nappe à 6 broches du com-
posant électronique IP doit être branché au
clavier.
▸ Le clavier ne sʼéclaire que sʼil bénéficie dʼune
alimentation supplémentaire 12 V.
▸
Connecter ensuite la prise à 8 pôles du clavier
à la borne prévue à cet effet (attention au
sens, cf. illustration 1).
Connexion au clavier (vue arrière)
Connexion AIF : Génération IP 1.0

Illustration 1
34
Platine de
raccordement
de lʼalimenta-
tion électrique
Connectique
du clavier
à brancher
comme illustré,
en faisant

attention au
sens.
Câble nappe à
6 broches
2.3. Portier téléphonique IP V 2.0
▸
Afin de mettre en service le clavier à écran
tactile, le connecteur à 8 broches de l'électro-
nique IP doit être branché au clavier.
Remarque : faire attention au sens, effectuer
les raccordements comme illustrés.
▸ Brancher le câble de la platine de raccorde-
ment à la prise sur lʼélectronique de base.
Connexion au clavier (vue arrière)
Connexion AIF : Génération IP 2.0

Prise de raccordement 12-15 V
Illustration 2
Platine de
raccordement
de lʼalimenta-
tion électrique
Clavier en
façade à bran-
cher comme
illustré, en fai-
sant attention
au sens !
