installation

2.
2.1. Portier téléphonique a/b
▸
Une alimentation supplémentaire de 12-15 V
est nécessaire pour assurer le fonction-
nement du clavier. Connecter la tension
continue 12-15 V à potentiel isolé sur la borne
correspondante de lʼappareil de base (cf.
illustration 2).
▸
Connecter le câble à la platine de raccorde-
ment dʼalimentation (
la prise 12-15 V sur lʼappareil de base (
illustration 2).
Remarque : lʼalimentation électrique doit être
assurée par le portier téléphonique. Lʼalimenta-
tion supplémentaire ne doit pas être directe-
ment connectée au clavier.

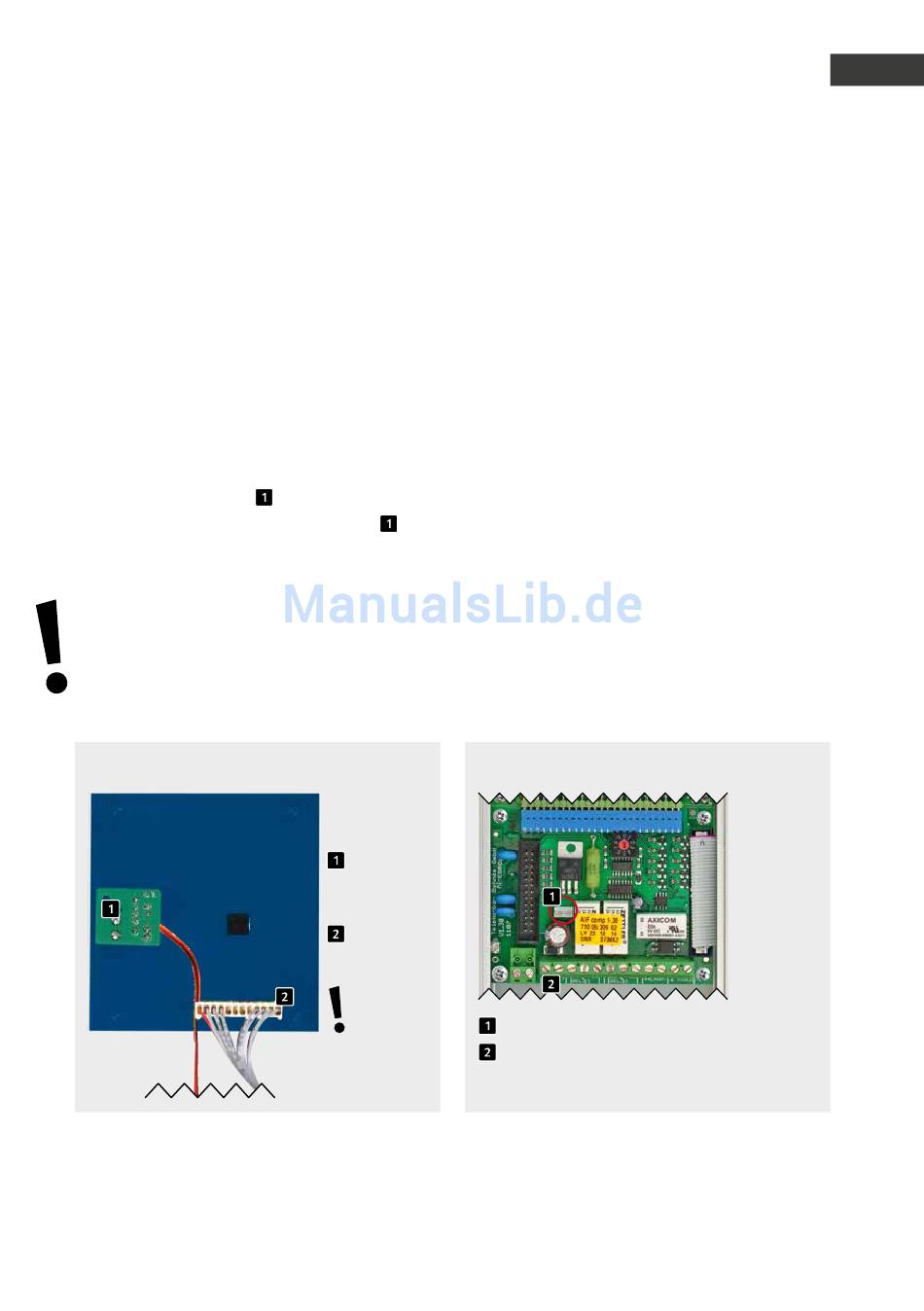

Connexion au clavier (à lʼarrière)
Illustration 1
www.behnke-online.fr
illustration 1) avec
Platine de
raccordement
de lʼalimenta-
tion électrique
Connectique
du clavier
à brancher
comme illustré,
en faisant
attention au
sens.
Notice pour clavier à écran tactile
▸
Brancher ensuite le connecteur à 8 broches
du clavier à la borne prévue à cet effet (atten-
tion au sens, cf. illustration 1).
Connexion AIF : a/b
Prise de raccordement 12-15 V
Borne de raccordement 12-15 V pour alimentation
supplémentaire
Illustration 2
F
Installation
